摘要

文章浏览阅读1.6k次。本文深入探讨Kubernetes Deployment的yaml格式、功能特性、与ReplicaSet的区别，以及如何通过Deployment管理pod，包括运行、缩容、高可用验证，直至通过标签控制pod在特定节点的运行。

k8s-kubernetes-deployment

  • 1.deployment的yaml格式
  • 2.deployment介绍
  • 3.deployment和ReplicaSet
  • 4.运行deployment
  • 5.每个节点最多运行一个pod的deployment
  • 6.通过标签控制pod的位置

1.deployment的yaml格式

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102

apiVersion: extensions/v1beta1   #接口版本
kind: Deployment                 #接口类型
metadata:
  name: cango-demo               #Deployment名称
  namespace: cango-prd           #命名空间
  labels:
    app: cango-demo              #标签
spec:
  replicas: 3
  strategy:
    rollingUpdate:  ##由于replicas为3,则整个升级,pod个数在2-4个之间
      maxSurge: 1      #滚动升级时会先启动1个pod
      maxUnavailable: 1 #滚动升级时允许的最大Unavailable的pod个数
  template:
    metadata:
      labels:
        app: cango-demo  #模板名称必填
    sepc: #定义容器模板，该模板可以包含多个容器
      containers:
        - name: cango-demo                                                           #镜像名称
          image: swr.cn-east-2.myhuaweicloud.com/cango-prd/cango-demo:0.0.1-SNAPSHOT #镜像地址
          command: [ "/bin/sh","-c","cat /etc/config/path/to/special-key" ]    #启动命令
          args:                                                                #启动参数
            - '-storage.local.retention=$(STORAGE_RETENTION)'
            - '-storage.local.memory-chunks=$(STORAGE_MEMORY_CHUNKS)'
            - '-config.file=/etc/prometheus/prometheus.yml'
            - '-alertmanager.url=http://alertmanager:9093/alertmanager'
            - '-web.external-url=$(EXTERNAL_URL)'
    #如果command和args均没有写，那么用Docker默认的配置。
    #如果command写了，但args没有写，那么Docker默认的配置会被忽略而且仅仅执行.yaml文件的command（不带任何参数的）。
    #如果command没写，但args写了，那么Docker默认配置的ENTRYPOINT的命令行会被执行，但是调用的参数是.yaml中的args。
    #如果如果command和args都写了，那么Docker默认的配置被忽略，使用.yaml的配置。
          imagePullPolicy: IfNotPresent  #如果不存在则拉取
          livenessProbe:       #表示container是否处于live状态。如果LivenessProbe失败，LivenessProbe将会通知kubelet对应的container不健康了。随后kubelet将kill掉container，并根据RestarPolicy进行进一步的操作。默认情况下LivenessProbe在第一次检测之前初始化值为Success，如果container没有提供LivenessProbe，则也认为是Success；
            httpGet:
              path: /health #如果没有心跳检测接口就为/
              port: 8080
              scheme: HTTP
            initialDelaySeconds: 60 ##启动后延时多久开始运行检测
            timeoutSeconds: 5
            successThreshold: 1
            failureThreshold: 5
          readinessProbe:
            httpGet:
              path: /health #如果没有心跳检测接口就为/
              port: 8080
              scheme: HTTP
            initialDelaySeconds: 30 ##启动后延时多久开始运行检测
            timeoutSeconds: 5
            successThreshold: 1
            failureThreshold: 5
          resources:              ##CPU内存限制
            requests:
              cpu: 2
              memory: 2048Mi
            limits:
              cpu: 2
              memory: 2048Mi
          env:                    ##通过环境变量的方式，直接传递pod=自定义Linux OS环境变量
            - name: LOCAL_KEY     #本地Key
              value: value
            - name: CONFIG_MAP_KEY  #局策略可使用configMap的配置Key，
              valueFrom:
                configMapKeyRef:
                  name: special-config   #configmap中找到name为special-config
                  key: special.type      #找到name为special-config里data下的key
          ports:
            - name: http
              containerPort: 8080 #对service暴露端口
          volumeMounts:     #挂载volumes中定义的磁盘
          - name: log-cache
            mount: /tmp/log
          - name: sdb       #普通用法，该卷跟随容器销毁，挂载一个目录
            mountPath: /data/media
          - name: nfs-client-root    #直接挂载硬盘方法，如挂载下面的nfs目录到/mnt/nfs
            mountPath: /mnt/nfs
          - name: example-volume-config  #高级用法第1种，将ConfigMap的log-script,backup-script分别挂载到/etc/config目录下的一个相对路径path/to/...下，如果存在同名文件，直接覆盖。
            mountPath: /etc/config
          - name: rbd-pvc                #高级用法第2中，挂载PVC(PresistentVolumeClaim)

#使用volume将ConfigMap作为文件或目录直接挂载，其中每一个key-value键值对都会生成一个文件，key为文件名，value为内容，
  volumes:  # 定义磁盘给上面volumeMounts挂载
  - name: log-cache
    emptyDir: {}
  - name: sdb  #挂载宿主机上面的目录
    hostPath:
      path: /any/path/it/will/be/replaced
  - name: example-volume-config  # 供ConfigMap文件内容到指定路径使用
    configMap:
      name: example-volume-config  #ConfigMap中名称
      items:
      - key: log-script           #ConfigMap中的Key
        path: path/to/log-script  #指定目录下的一个相对路径path/to/log-script
      - key: backup-script        #ConfigMap中的Key
        path: path/to/backup-script  #指定目录下的一个相对路径path/to/backup-script
  - name: nfs-client-root         #供挂载NFS存储类型
    nfs:
      server: 10.42.0.55          #NFS服务器地址
      path: /opt/public           #showmount -e 看一下路径
  - name: rbd-pvc                 #挂载PVC磁盘
    persistentVolumeClaim:
      claimName: rbd-pvc1         #挂载已经申请的pvc磁盘

2.deployment介绍

deployment与Replication Controller基本一样，deployment全部继承了Replication Controller的功能，还实现了下面的特性：

  • 事件和状态查看：可以查看Deployment的升级详细进度和状态
  • 回滚：当升级pod的镜像或者参数出现问题时，可以使用回滚操作回退到上个稳定的版本或者指定的版本。
  • 版本记录：每一次对deployment的操作，都能保存下来，以备回滚。
  • 暂停和启动：对于每一次升级，都能够随时暂停和启动。
  • 多种升级方案：主要是重建、滚动升级等。

3.deployment和ReplicaSet

Replication Controller复制控制器，在之前的版本中，Replication Controller保证pod的健康状态和数量，当存在异常的pod时，Replication Controller就会重新创建pod用于替换有问题的、不健康的pod.
同时Replication Controller也是k8s的高可用的保证。
RelicaSet和Replication Controller除了名字完全相同。
有一点区别：
ReplicaSet支持集合式的选择器；而Replication Controller只支持等式选择。
即ReplicaSet比Replication Controller的功能更加强大。
k8s不建议用户直接去操作ReplicaSet,而是通过deployment去管理ReplicaSet.

4.运行deployment

tomcat-deployment.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65

apiVersion: apps/v1
kind: Deployment
metadata:
  name: tomcat-deployment
  namespace: study
  labels:
    tomcat: deployment
spec:
  replicas: 3
  selector:
    matchLabels:
      tomcat: template
  strategy:
    rollingUpdate:
      maxSurge: 1
      maxUnavailable: 1
  template:
    metadata:
      labels:
        tomcat: template
    spec:
      containers:
      - name: tomcat-pod
        image: tomcat
        imagePullPolicy: IfNotPresent
        command: ["/usr/local/tomcat/bin/catalina.sh","run"]
        workingDir: /usr/local/tomcat/
        livenessProbe:
          tcpSocket:
            port: 80
          initialDelaySeconds: 180
          timeoutSeconds: 30
          periodSeconds: 600
        resources:
          limits:
            cpu: 500m
            memory: 500Mi
          requests:
            cpu: 200m
            memory: 50Mi
        ports:
        - name: tomcat-80
          containerPort: 80
          hostPort: 10080
          protocol: TCP
        - name: tomcat-8080
          containerPort: 8080
          hostPort: 18080
          protocol: TCP
        - name: tomcat-443
          containerPort: 443
          hostPort: 10443
          protocol: TCP
        env:
        - name: ORACLE_HOME
          value: oracle
        volumeMounts:
        - name: tomcat-log
          mountPath: /usr/local/tomcat/logs/
          readOnly: false
      volumes:
      - name: tomcat-log
        nfs:
          server: 10.0.228.93
          path: /userdata/testtomcatlog

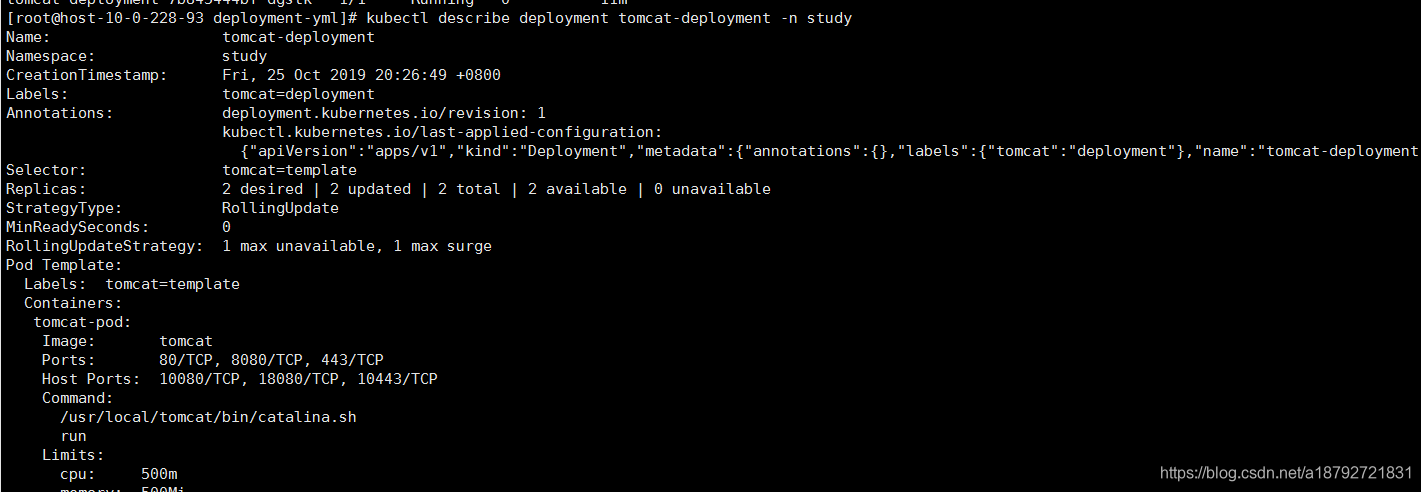

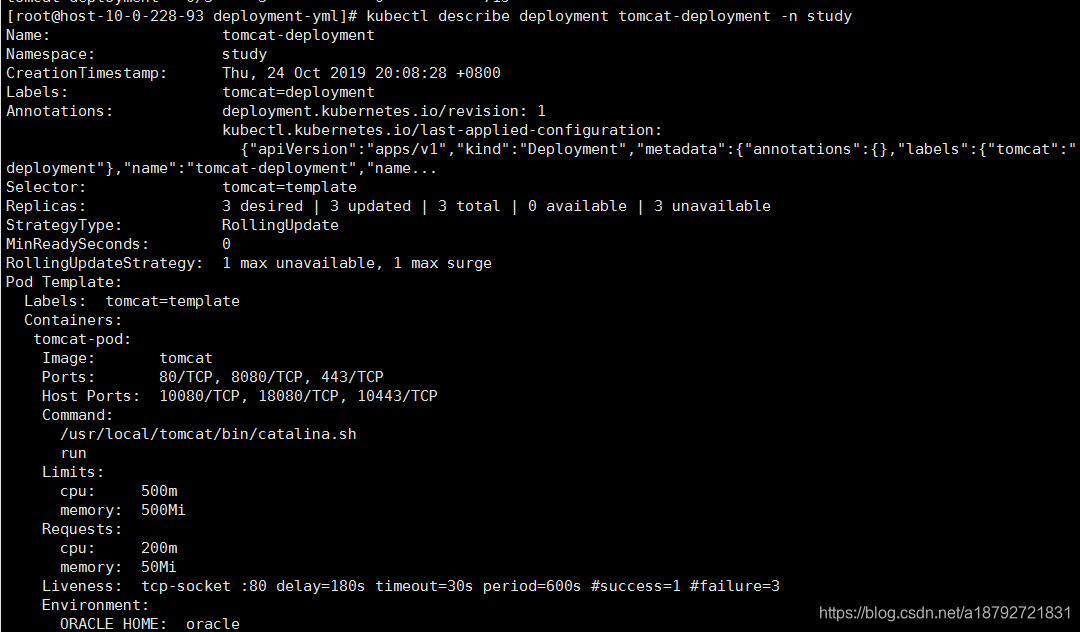

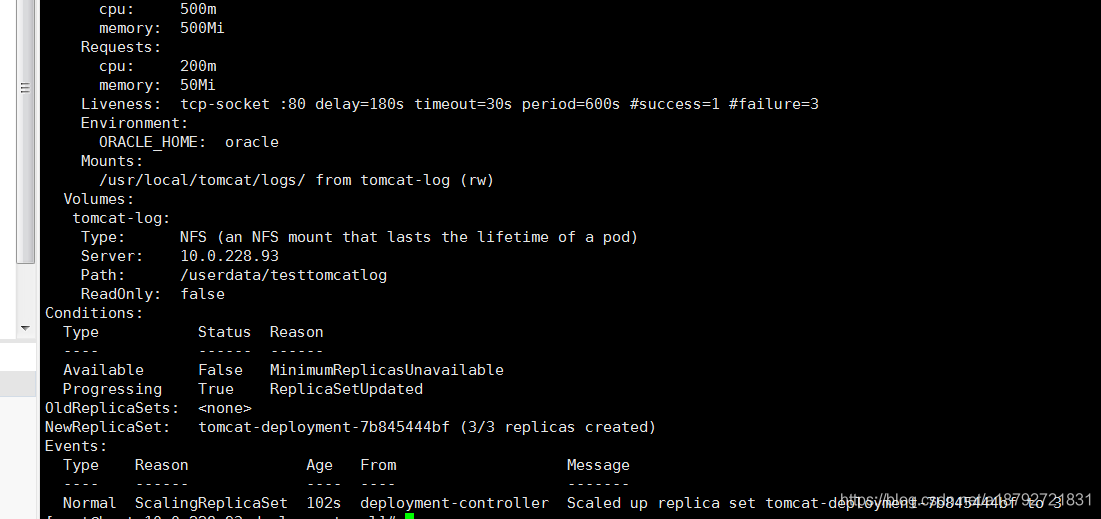

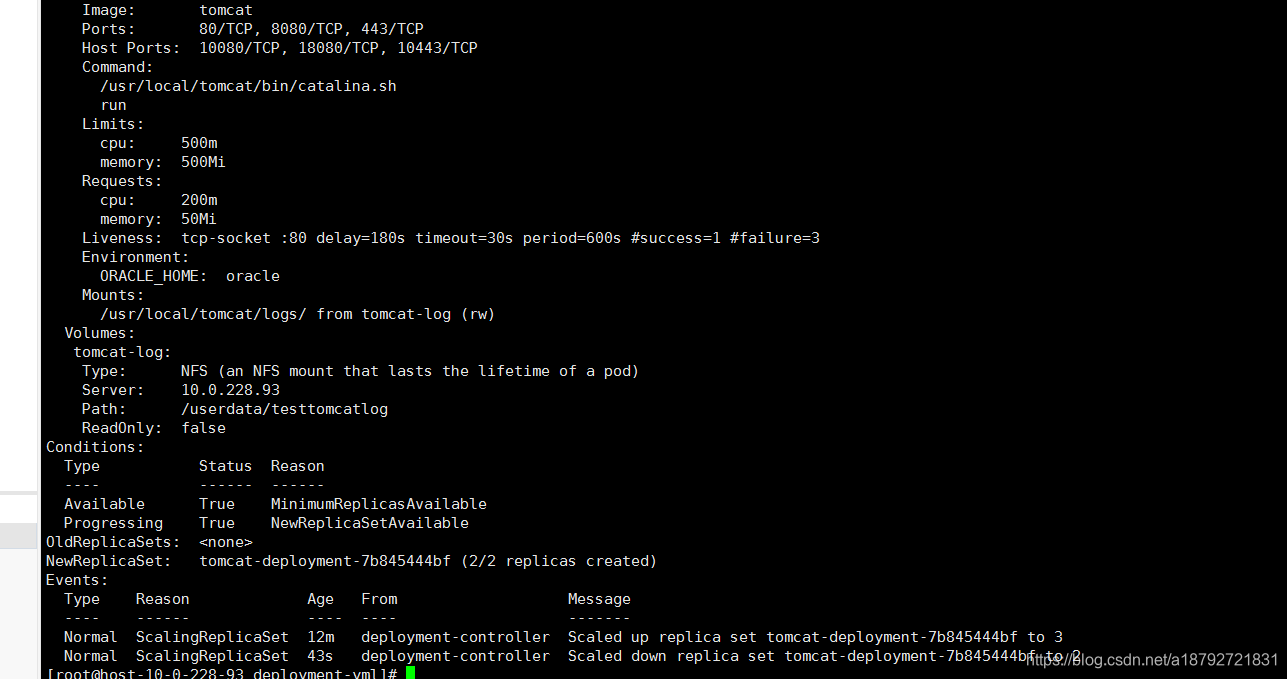

查看deployment
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

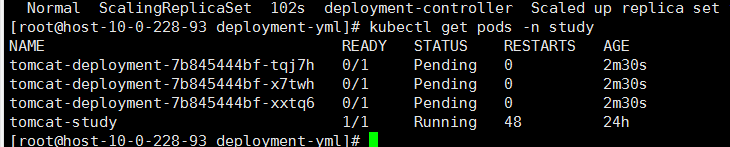

查看pod
在这里插入图片描述

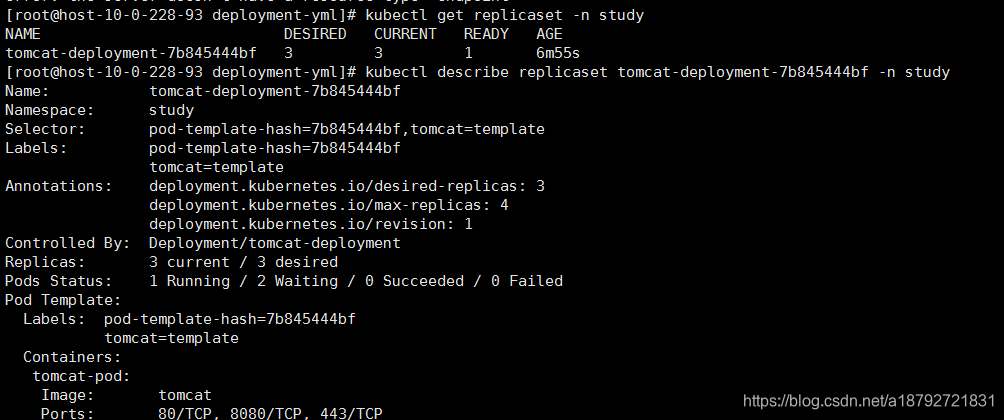

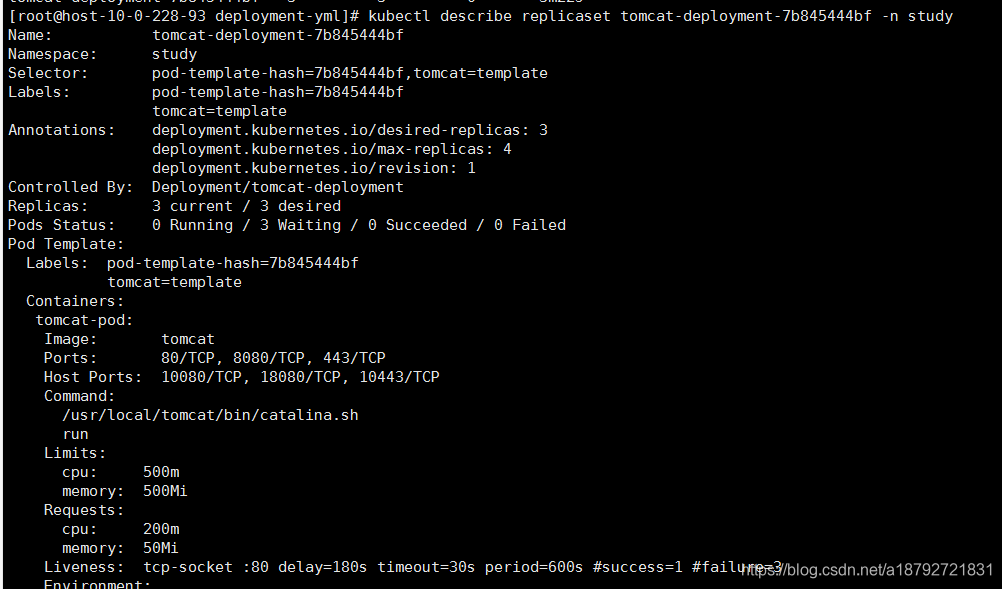

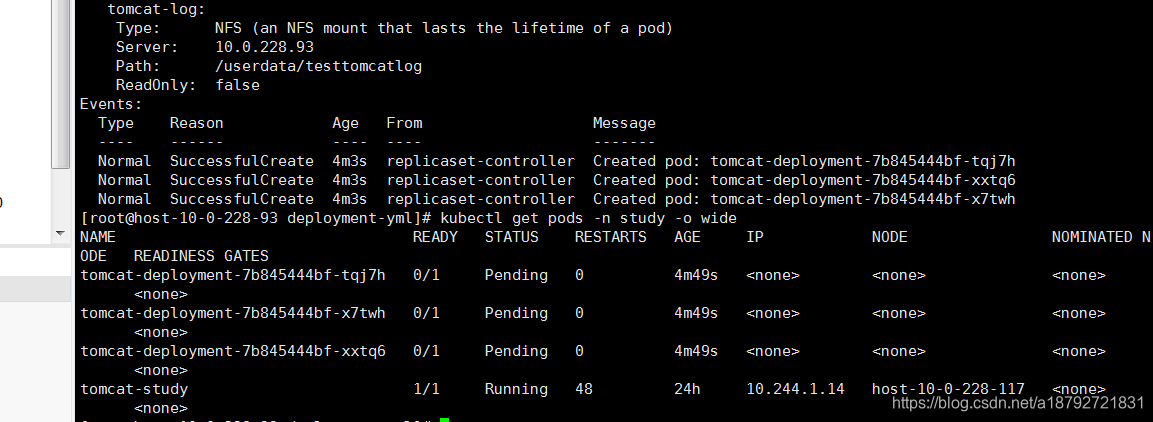

查看ReplicaSet
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
好长时间了，没有创建成功，为什么呢？

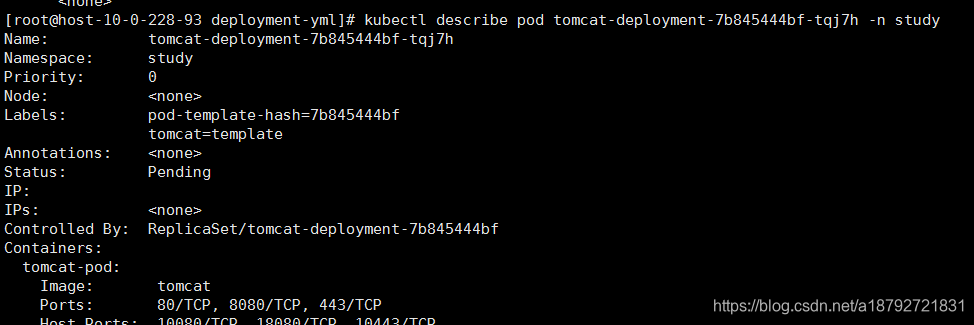

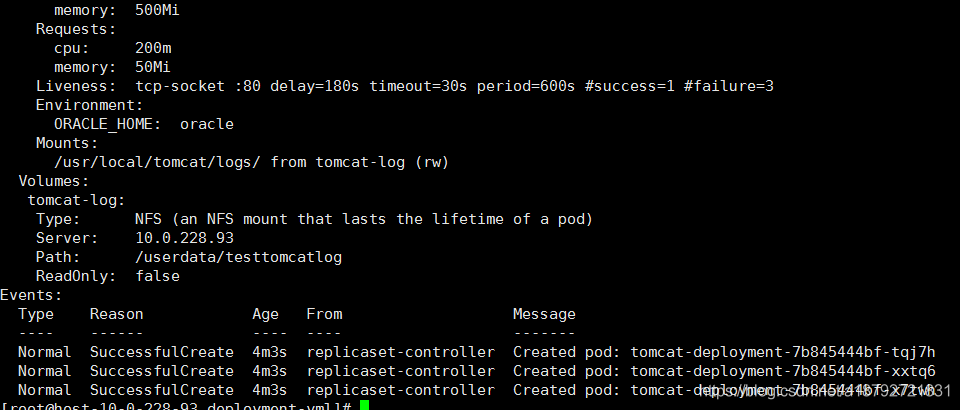

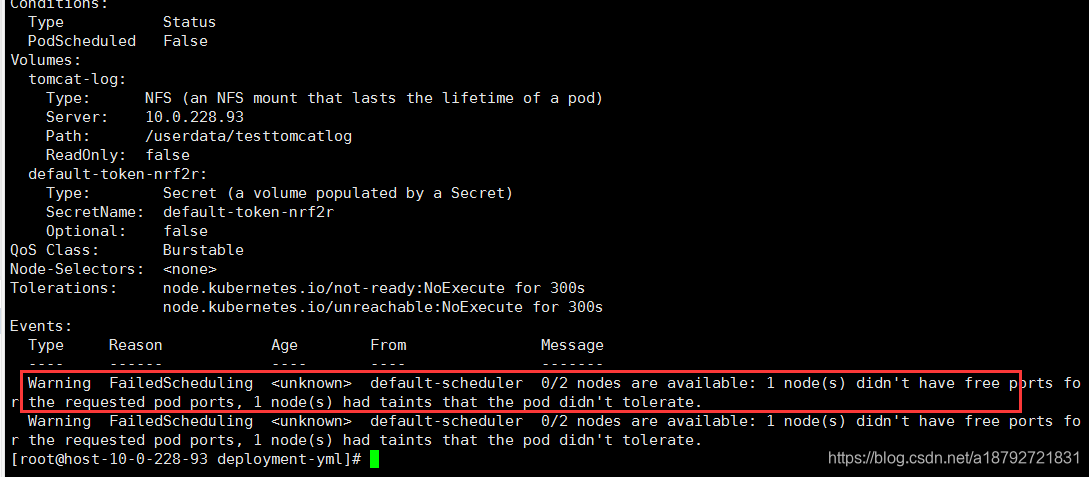

查看pod的详细信息
在这里插入图片描述
在这里插入图片描述
发现原因了，为什么deployment没有创建成功呢？
1.原来的pod：tomcat-study是用pod的yaml启动的，tomcat-study就占用node节点的18080、10443、10080端口，所以node节点上分配的pod因为端口占用，全部启动失败；
2.按照我们的理解，master节点也应该被分配pod，这样master节点就会启动pod，正好master节点也没有端口占用问题。但是实际上，master节点默认不允许分配用户pod，只能存在一些k8s系统的pod。
3.我们需要3个pod，但是实际上只有两个pod，因为端口占用问题，第三个pod永远不会被创建成功。

如何解决呢？
第一步，删除原来的tomcat-study的这个pod，这样k8s集群中暂时全部都是我们deployment的pod了
在这里插入图片描述

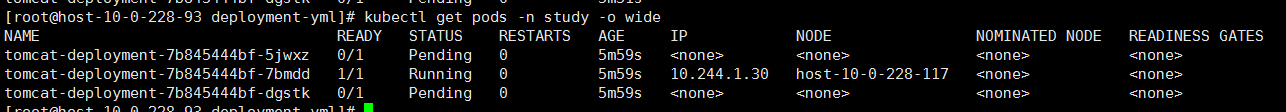

然后我们看下pod的分配情况：
在这里插入图片描述
发现node节点的已经成功启动了，但是因为默认不允许分配用户pod到master上，所以只成功了一个：

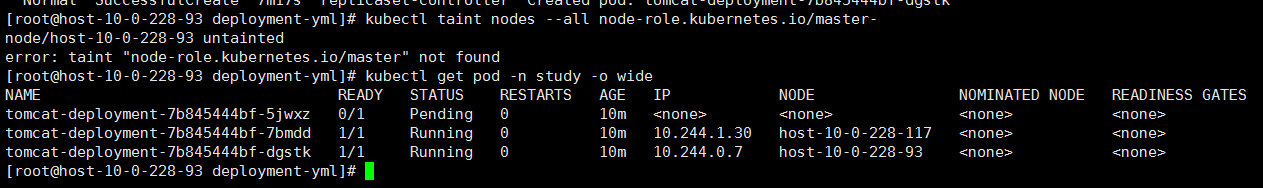

现在我们去掉这个限制，允许master节点分配pod

1

kubectl taint nodes --all node-role.kubernetes.io/master-

在这里插入图片描述
他会报错，不要管。这个限制已经去掉了，接下来我们看下pod的情况
在这里插入图片描述
现在还有一个无法分配，因为我们所有的机器都被分配了。

正好试试缩容

1

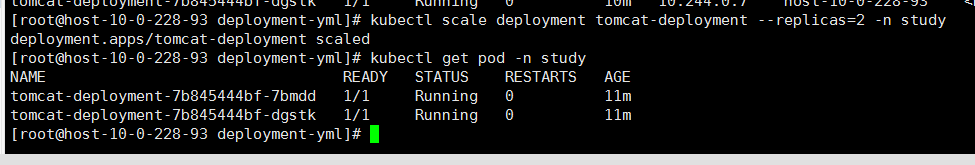

kubectl scale deployment tomcat-deployment --replicas=2 -n study

将副本的数量设置为2
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

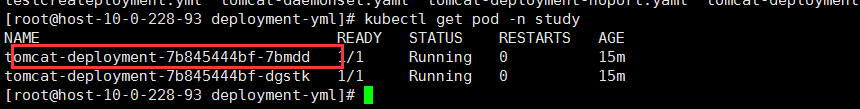

接下来我们主动手动删除一个pod，验证k8s的高可用。
在这里插入图片描述
就是这个删除掉7bmdd
在这里插入图片描述
它马上又新建了一个
在这里插入图片描述

5.每个节点最多运行一个pod的deployment

在4中，因为pod端口映射了物理端口，会造成端口占用，导致每个节点最多启动一个pod，但是，很多时候我们创建deployment时，并不能准确的确定有多少个节点，没增加一个节点就需要更新deployment的副本数量，非常的麻烦。
那么，如何解决这个问题呢？
那就是DaemonSet

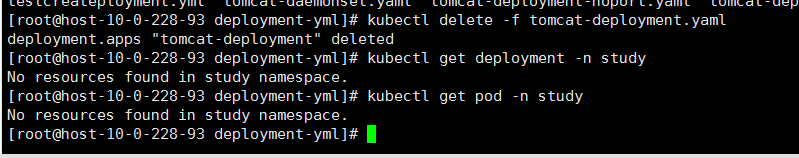

先删除4的deployment
在这里插入图片描述

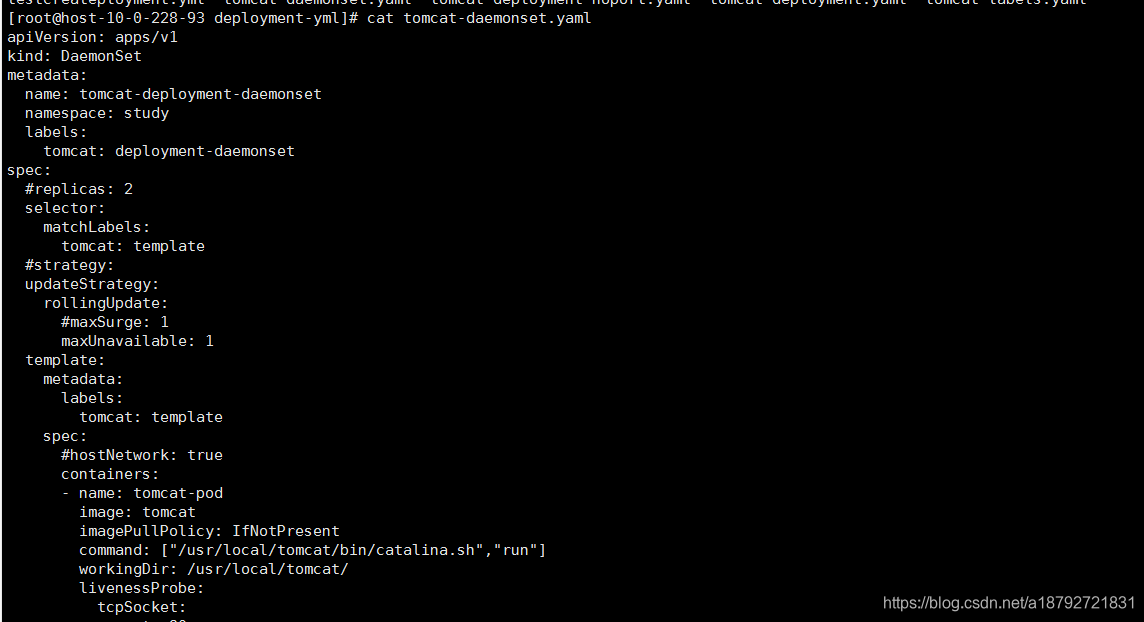

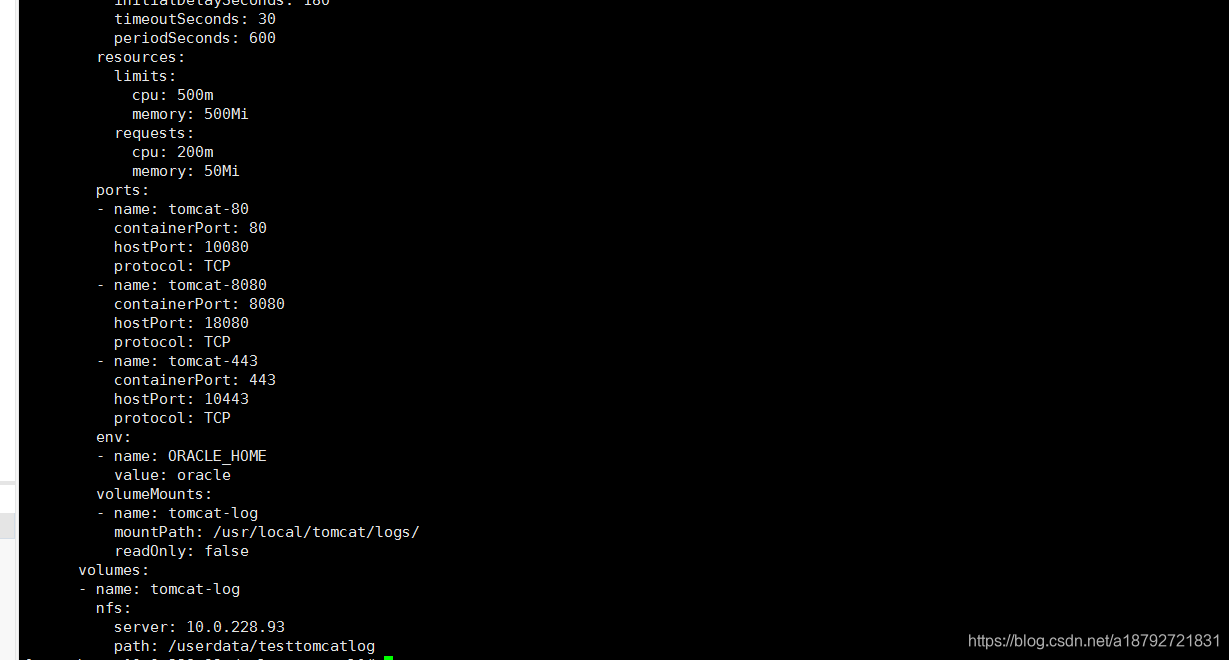

然后拷贝4中的yaml文件
在这里插入图片描述
在这里插入图片描述

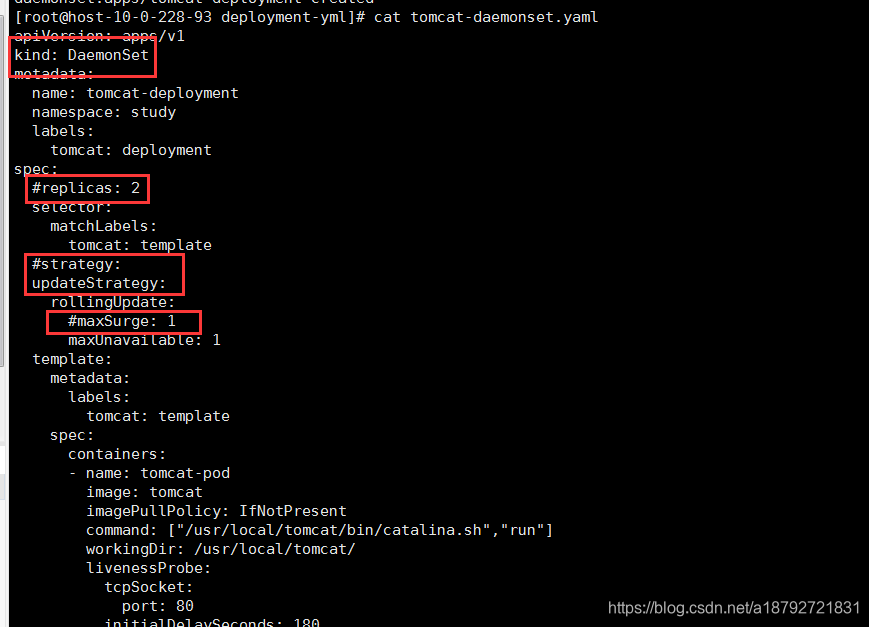

需要改动的地方：
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

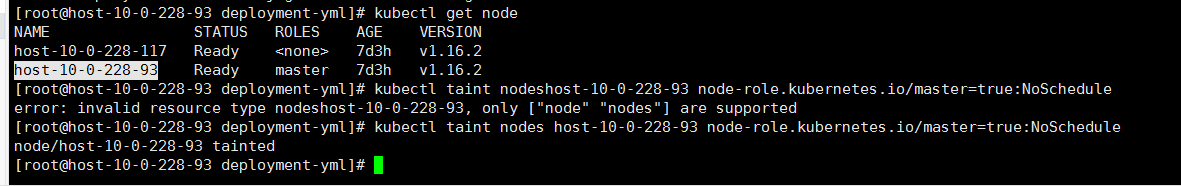

但是为了安全起见，一般master不允许分配用户pod，所以我们增加这个限制：

1

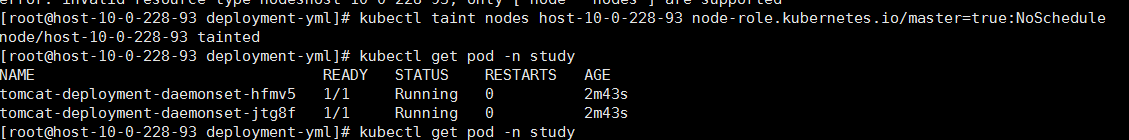

kubectl taint nodes k8s node-role.kubernetes.io/master=true:NoSchedule

在这里插入图片描述
少了一个空格。。。
在这里插入图片描述
虽然我们限制了master不允许分配pod，分配pod是在创建的时候做的，现在pod已经分配完了，所以我们做个测试：
k8s的高可用，可以重新创建pod用来替换异常pod，那么

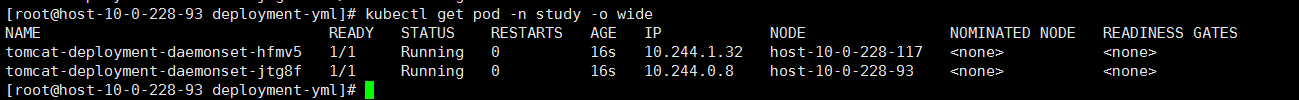

在这里插入图片描述

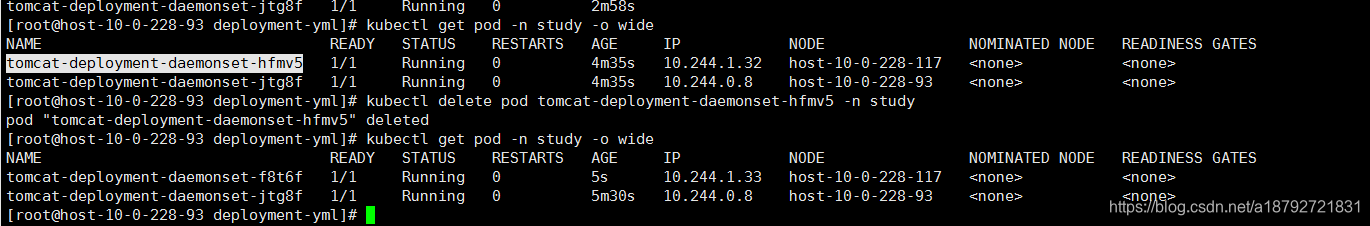

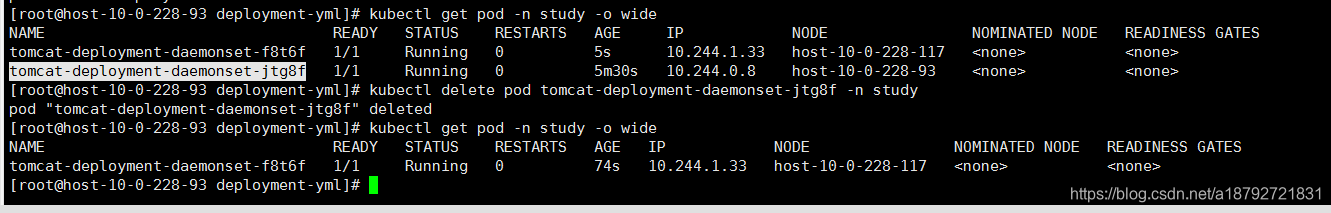

我们先删除node节点的pod
在这里插入图片描述
k8s马上又重新创建了一个pod，保证node节点有一个pod
那么master呢？

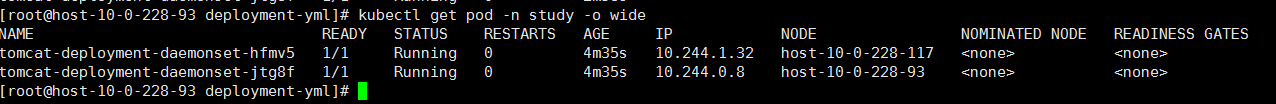

在这里插入图片描述
因为master现在不允许分配pod了，所以整个集群里面就只有1个pod了

6.通过标签控制pod的位置

但是有时候我们希望特定的pod运行在特定的node上，通过标签控制pod的位置，pod我们知道，pod可以定义定义自己的标签，但是只pod有标签还不够，为了使得pod的标签和node能够对应，node应该也有自己的标签。

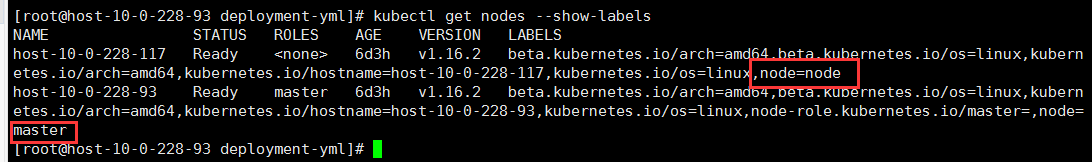

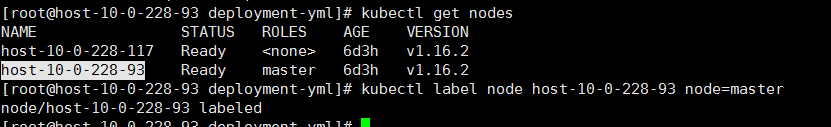

所以，第一步就是给node打标签
在这里插入图片描述
在这里插入图片描述

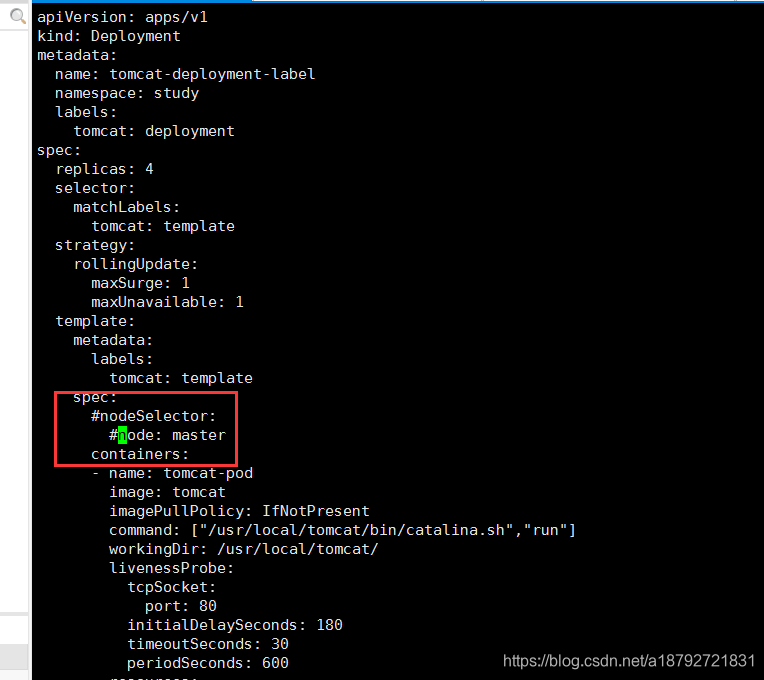

然后拷贝4的yaml文件
在这里插入图片描述
在这里插入图片描述
修改其中的设置：

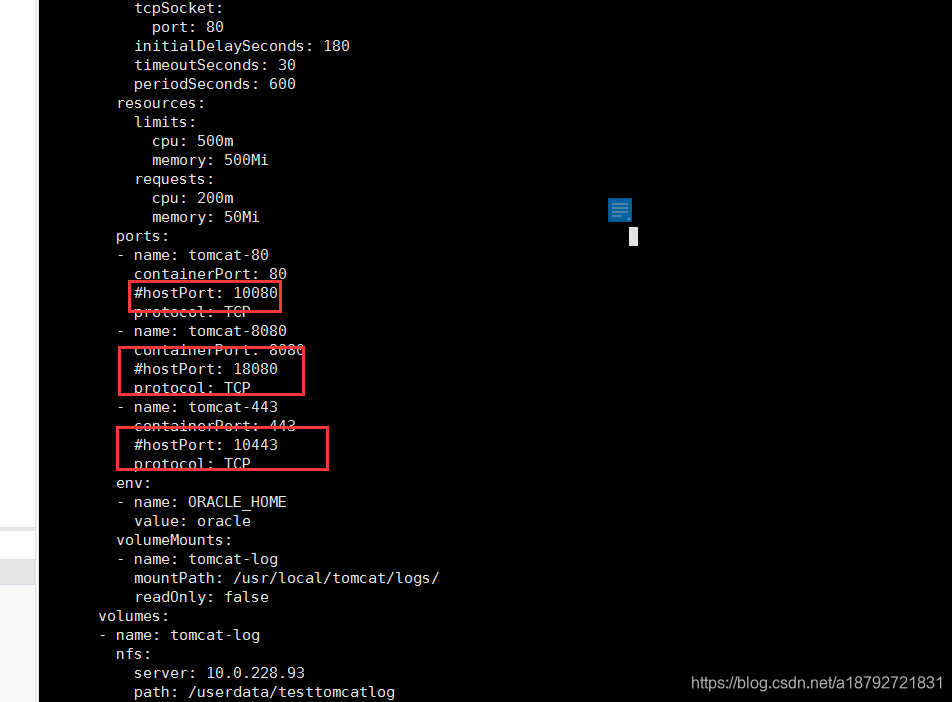

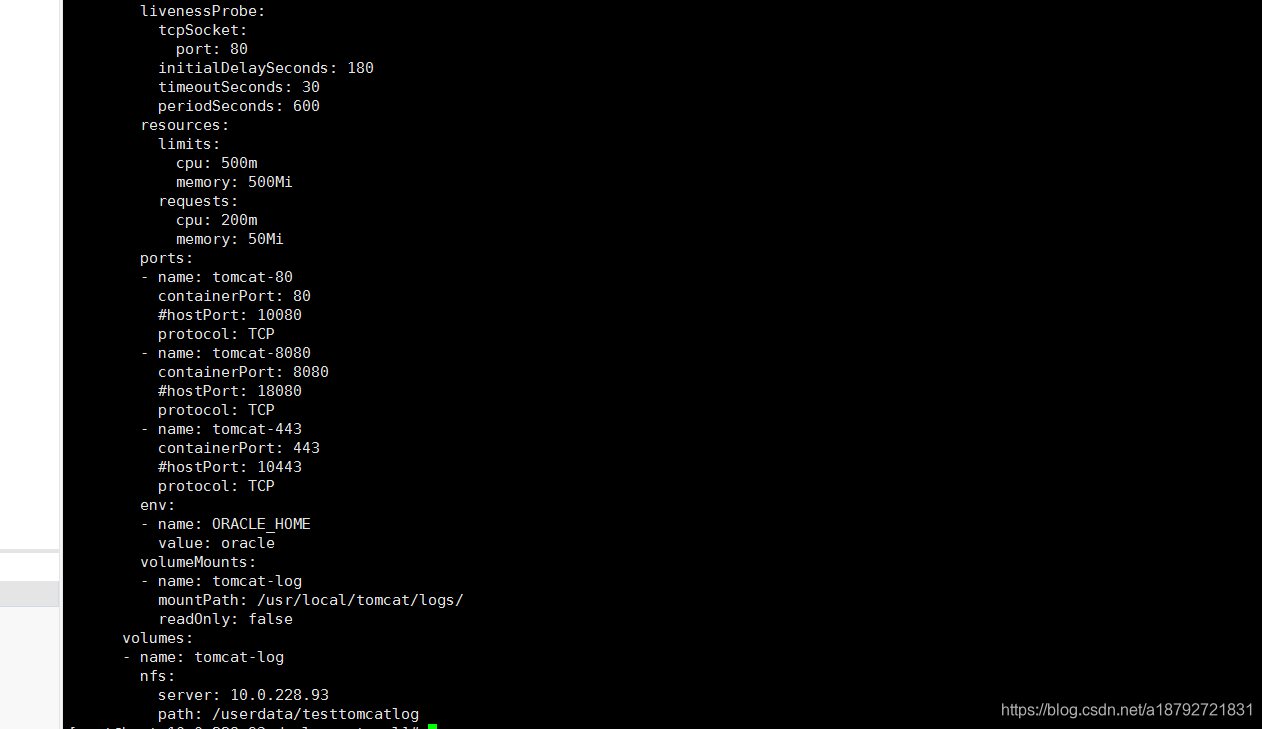

去掉pod的端口映射：
在这里插入图片描述

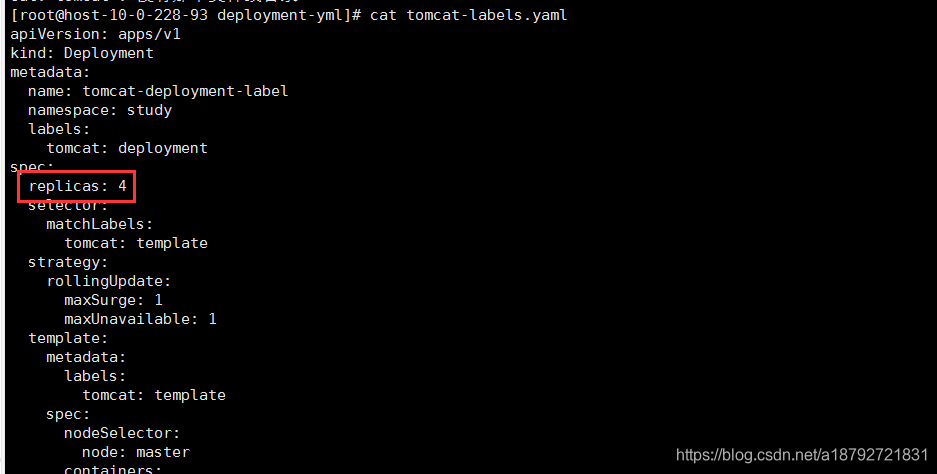

然后设置副本数量为4
在这里插入图片描述

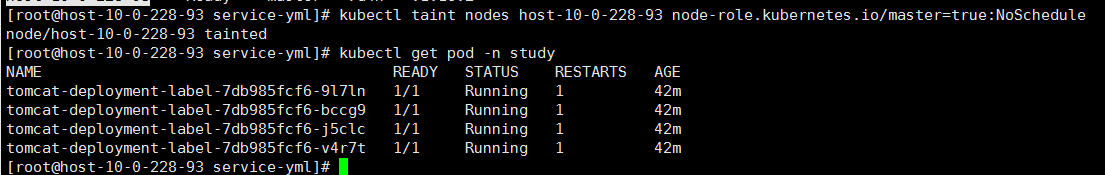

暂时先开启master允许分配pod
在这里插入图片描述

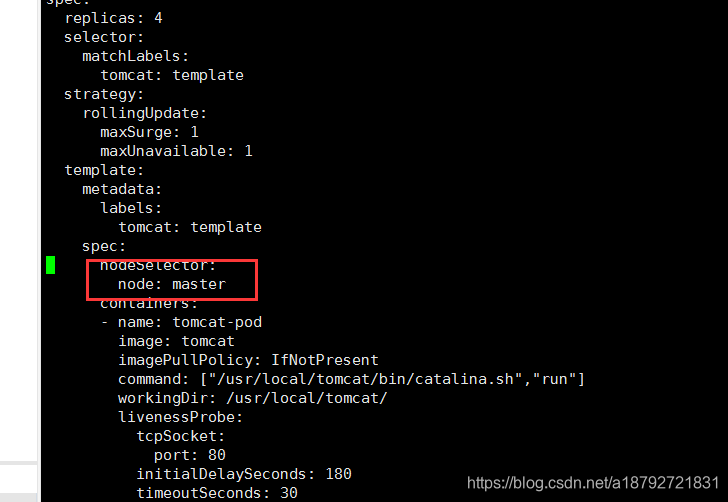

要求pod必须在master上
在这里插入图片描述

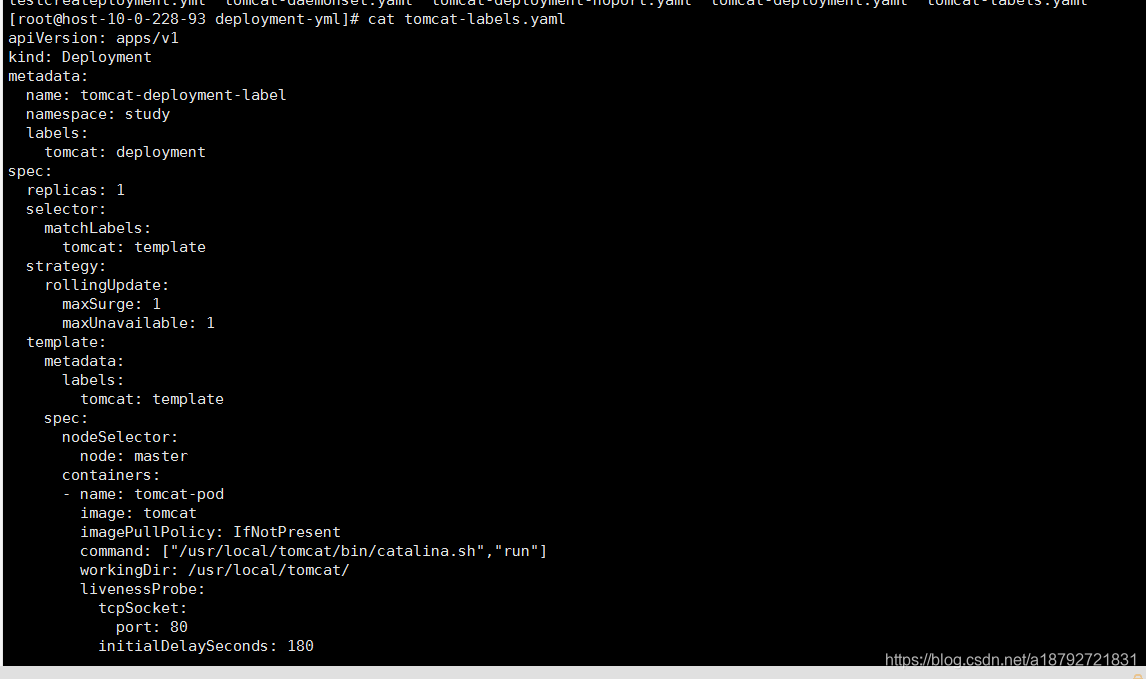

tomcat-label.yaml的完整内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67

apiVersion: apps/v1
kind: Deployment
metadata:
  name: tomcat-deployment-label
  namespace: study
  labels:
    tomcat: deployment
spec:
  replicas: 4
  selector:
    matchLabels:
      tomcat: template
  strategy:
    rollingUpdate:
      maxSurge: 1
      maxUnavailable: 1
  template:
    metadata:
      labels:
        tomcat: template
    spec:
      nodeSelector:
        node: master
      containers:
      - name: tomcat-pod
        image: tomcat
        imagePullPolicy: IfNotPresent
        command: ["/usr/local/tomcat/bin/catalina.sh","run"]
        workingDir: /usr/local/tomcat/
        livenessProbe:
          tcpSocket:
            port: 80
          initialDelaySeconds: 180
          timeoutSeconds: 30
          periodSeconds: 600
        resources:
          limits:
            cpu: 500m
            memory: 500Mi
          requests:
            cpu: 200m
            memory: 50Mi
        ports:
        - name: tomcat-80
          containerPort: 80
          #hostPort: 10080
          protocol: TCP
        - name: tomcat-8080
          containerPort: 8080
          #hostPort: 18080
          protocol: TCP
        - name: tomcat-443
          containerPort: 443
          #hostPort: 10443
          protocol: TCP
        env:
        - name: ORACLE_HOME
          value: oracle
        volumeMounts:
        - name: tomcat-log
          mountPath: /usr/local/tomcat/logs/
          readOnly: false
      volumes:
      - name: tomcat-log
        nfs:
          server: 10.0.228.93
          path: /userdata/testtomcatlog

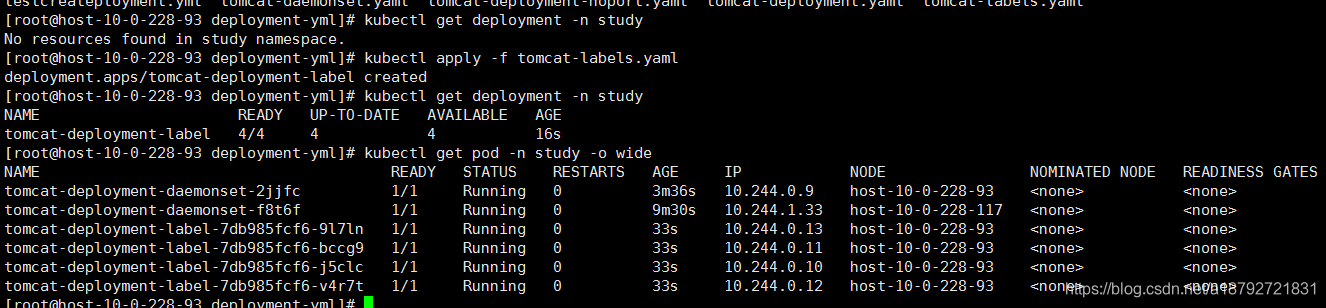

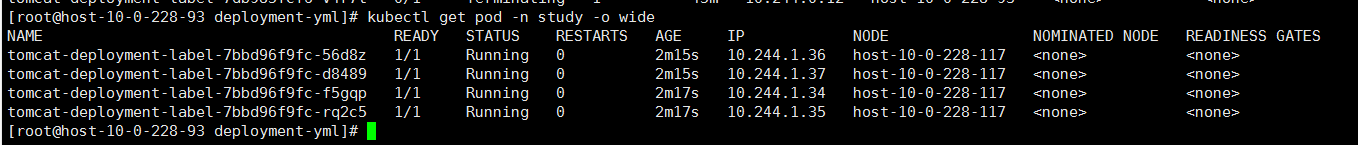

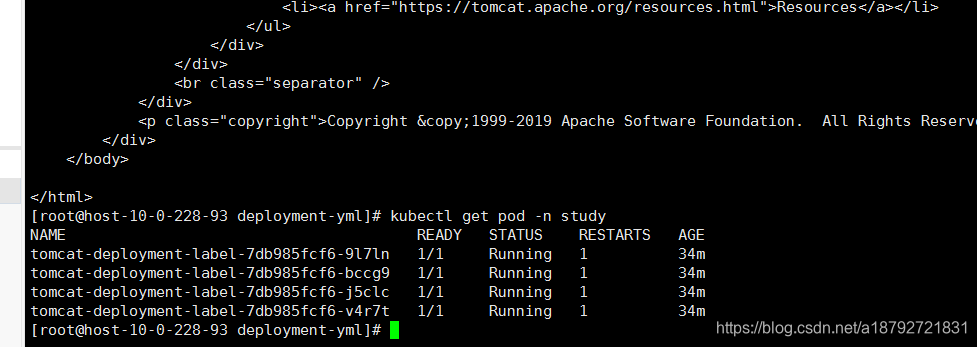

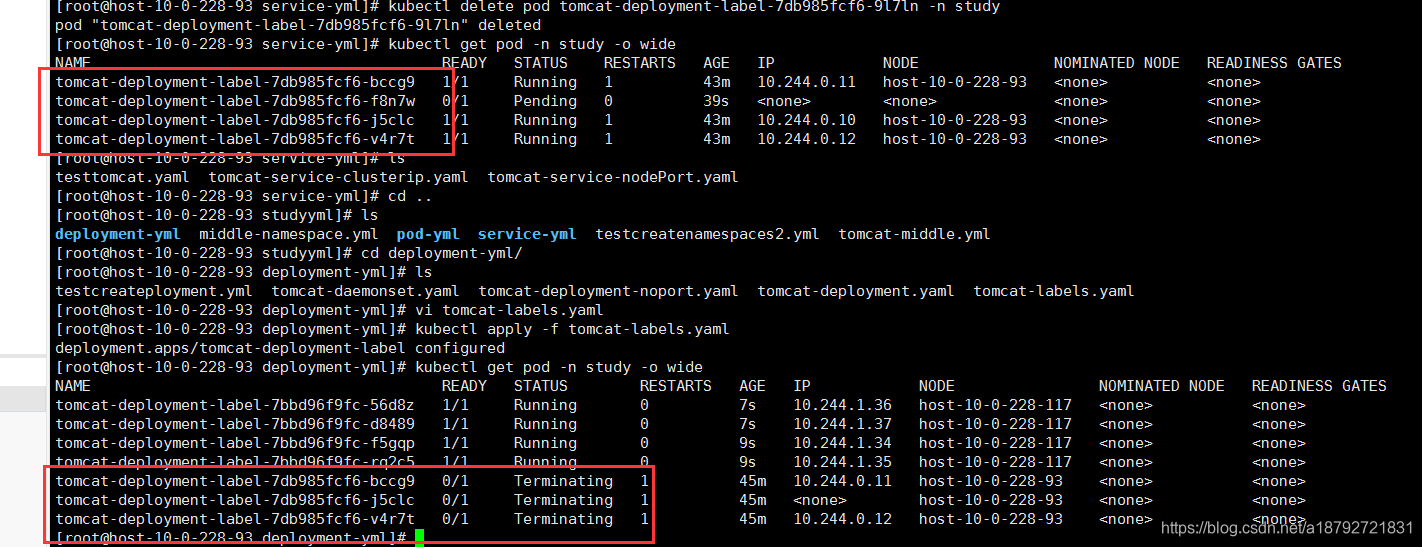

接着启动deployment

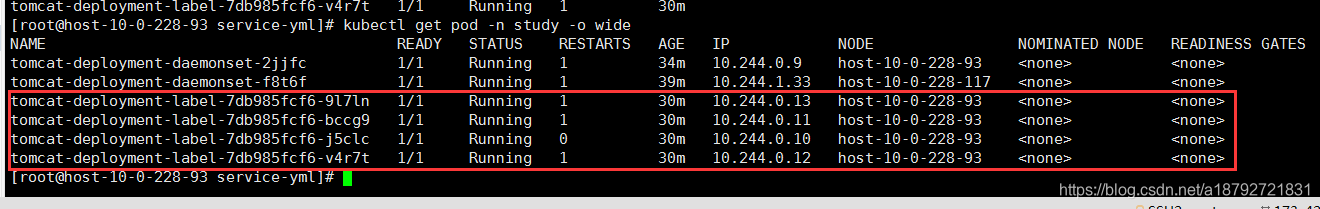

在这里插入图片描述
为什么会有这么多呢？
首先tomcat-daemonset就是保证每个节点有一个pod，之前master不允许分配pod，所以master节点上没有这个daemonset的pod，现在允许分配了，所以k8s马上就启动一个pod在master节点上。

而tomcat-deployment-label是因为我们制定pod必须在master的节点上启动。

为什么不会出现端口占用呢？
因为每个pod都是完全独立的，所以就不会存在端口占用的问题了。

那么，我们如何访问这些pod呢？

首先：

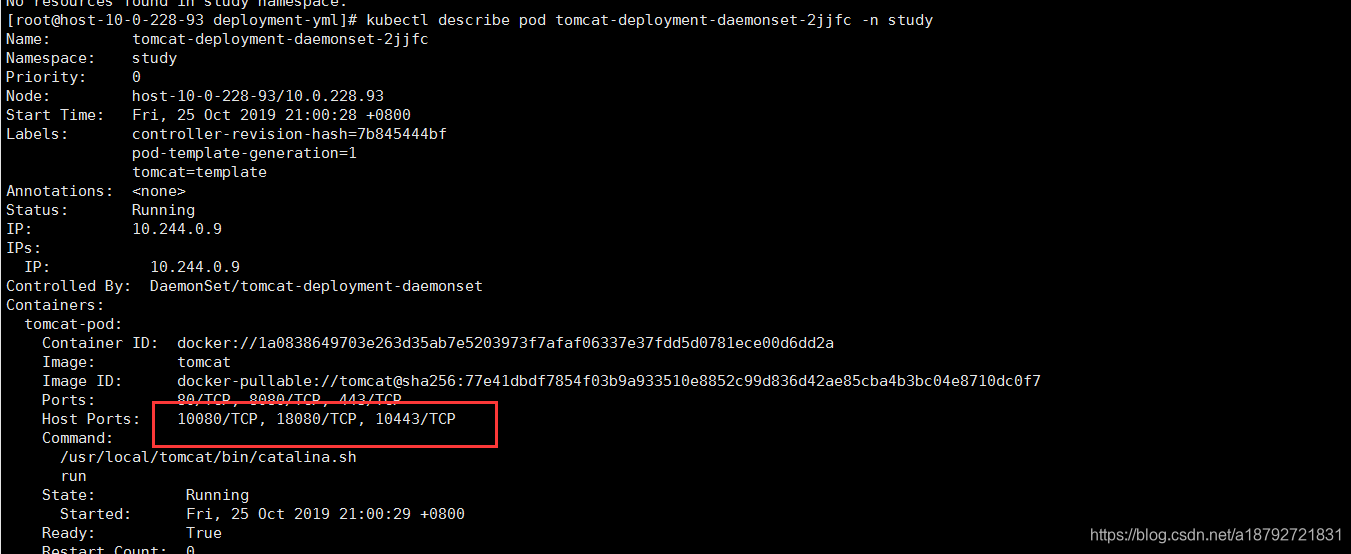

daemonset的pod是绑定了端口的
在这里插入图片描述

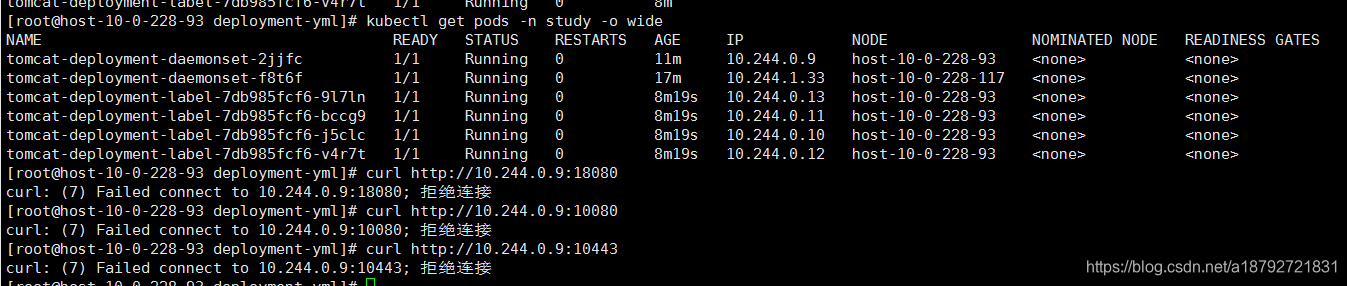

但是在内网就这样访问
在这里插入图片描述
因为现在不是NodePort启动模式，而是ClusterIP的方式，即内网模式。

因为是内网模式，所以在没有使用其他的方式下，无法直接访问pod内的服务。

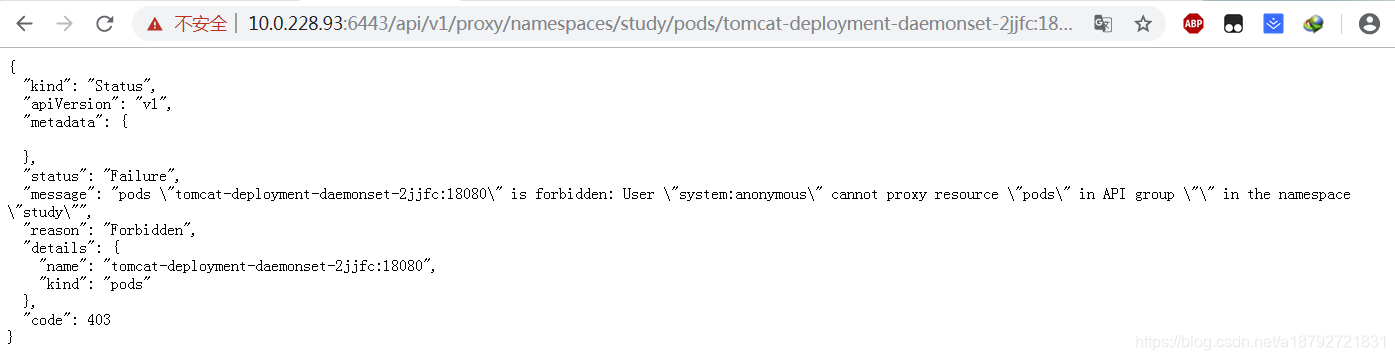

可以通过k8s的apiserver去访问：
https://masterIP:6443/api/v1/proxy/namespaces/{namespace}/pods/{pod-name}:{pod-port}

在这里插入图片描述
虽然没有成功的访问，但是至少pod能够收到请求，也给我们返回了信息：没有权限？

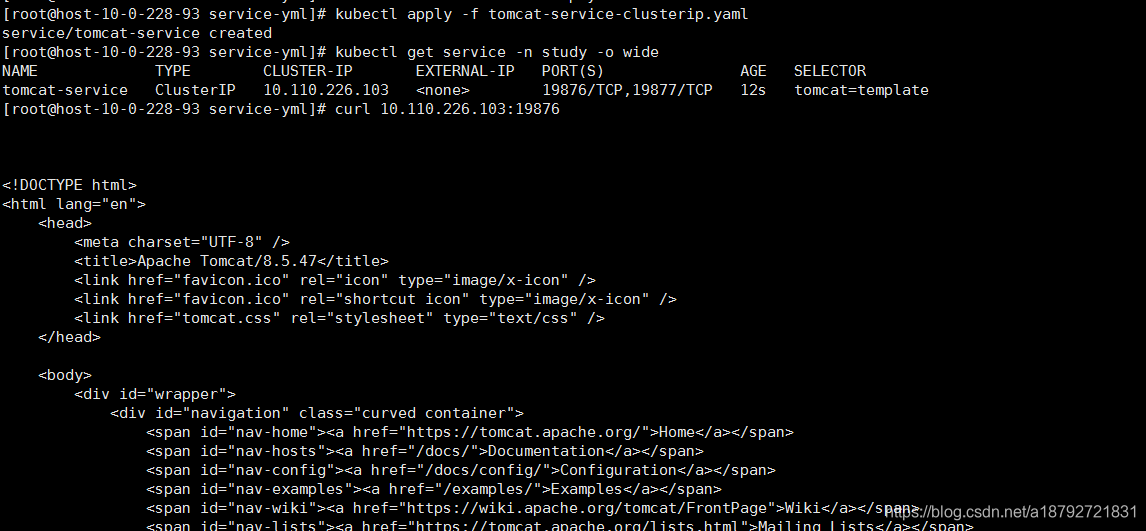

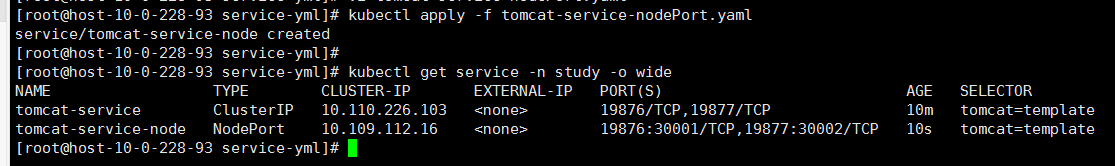

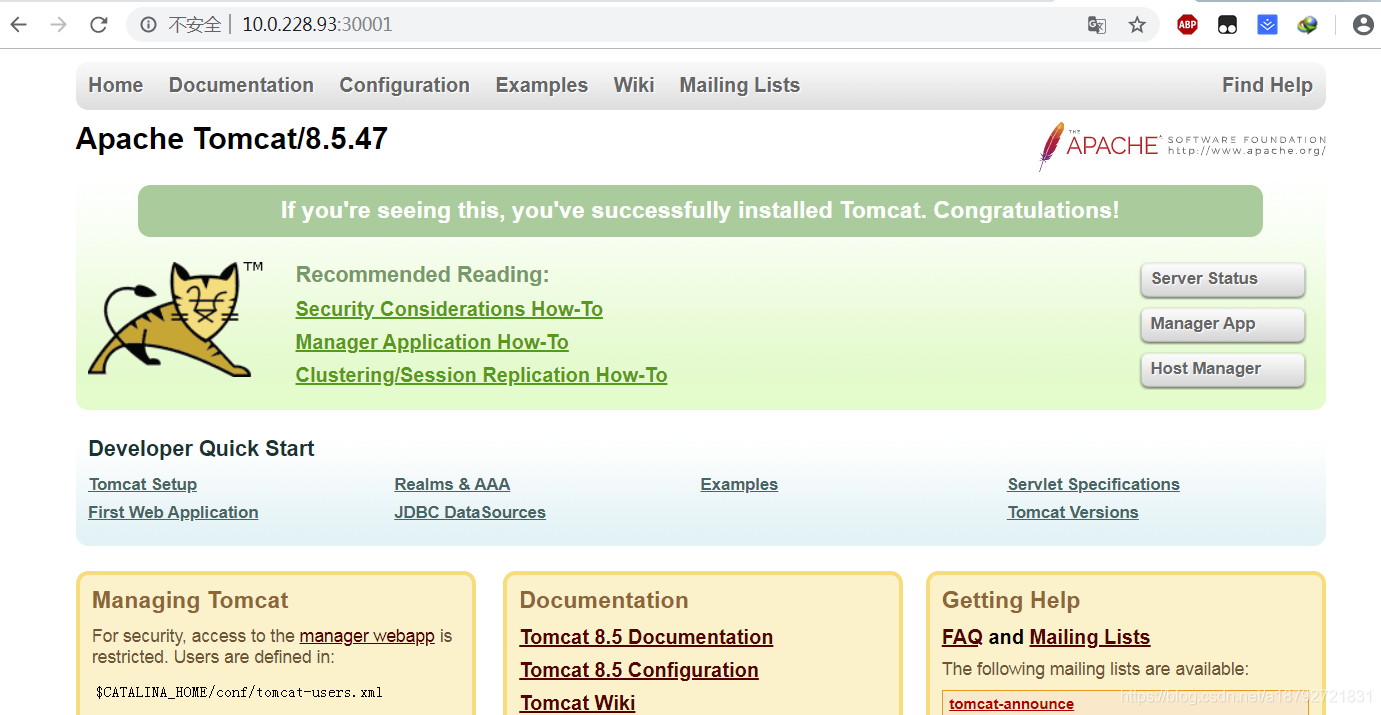

为了我们外网能够访问，我们需要创建service。

tomcat-service-clusterip.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

apiVersion: v1
kind: Service
metadata:
  name: tomcat-service
  namespace: study
  labels:
    name: tomcat-service
spec:
  selector:
    tomcat: template
  type: ClusterIP
  ports:
  - name: tomcat-service-8080
    protocol: TCP
    port: 19876
    targetPort: 8080
  - name: tomcat-service-443
    protocol: TCP
    port: 19877
    targetPort: 443

这个表示内网模式的服务，只能内网访问，映射的是19877:443,19876:8080
ok，我们创建这个service
接下来，我们内网访问：
在这里插入图片描述
可以看到正确的返回了
在这里插入图片描述

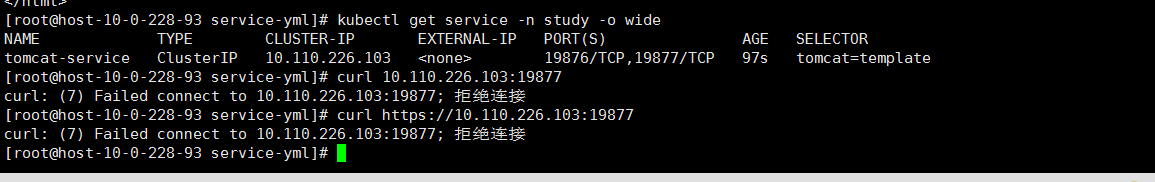

但是https的却拒绝了
到此，daemonset的pod可以正确的返回了。

但是在这里插入图片描述
这四个还是无法访问的。。

我们看下这四个pod的label
发现在这里插入图片描述
这个label已被service包含了。
也就是说，我们访问服务可能来自这6个服务中的随机的一个
怎么验证呢？

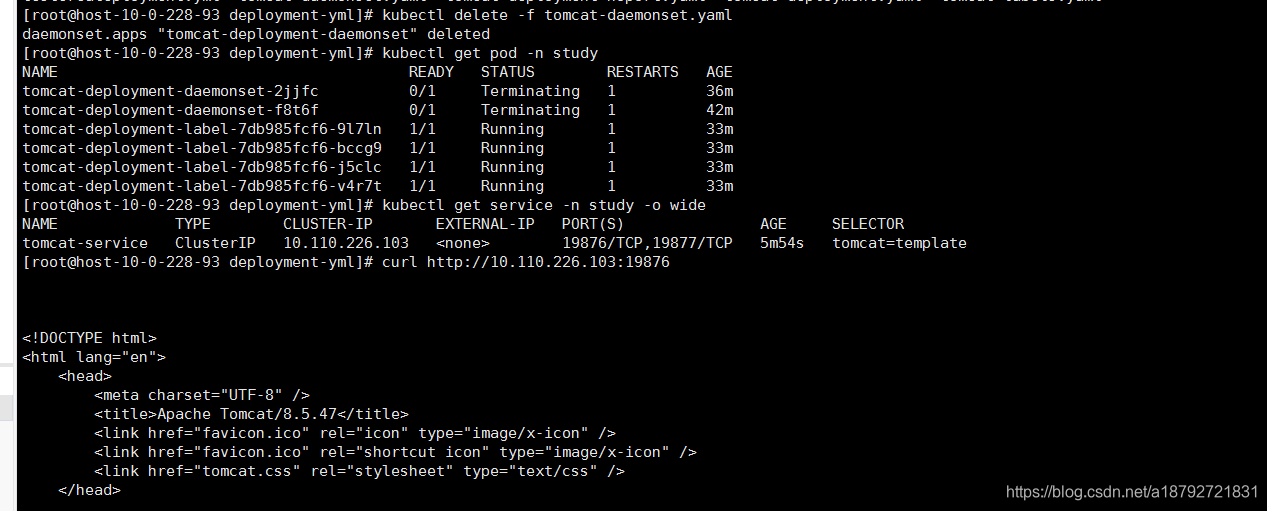

我们删除掉daemonset
在这里插入图片描述
在这里插入图片描述
迄今为止，我们剩下了4个pod,都是未绑定节点任何端口的pod，且内网访问没有问题，那么我们该如何在外网访问呢？

在保留内网服务的情况下，创建外网服务：
tomcat-service-nodePort.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

apiVersion: v1
kind: Service
metadata:
  name: tomcat-service-node
  namespace: study
  labels:
    name: tomcat-service
spec:
  selector:
    tomcat: template
  type: NodePort
  ports:
  - name: tomcat-service-8080
    protocol: TCP
    port: 19876
    targetPort: 8080
    nodePort: 30001
  - name: tomcat-service-443
    protocol: TCP
    port: 19877
    targetPort: 443
    nodePort: 30002

然后启动
在这里插入图片描述
这下呢，内网就通过tomcat-service访问，外网就通过tomcat-service-node访问
试试在这里插入图片描述

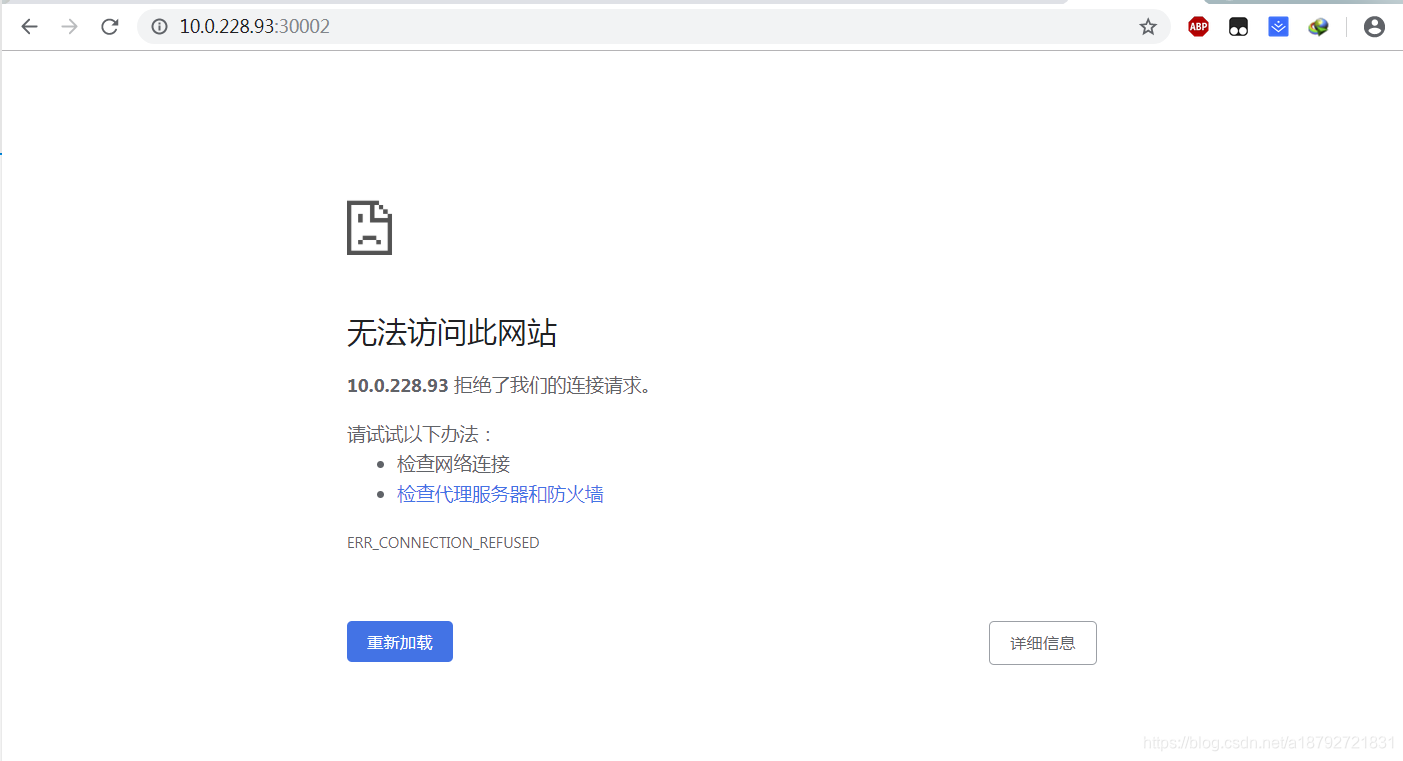

同样的，https还是无法访问
在这里插入图片描述
应该和角色、账号等有关吧。

最后一个，验证k8s的高可用，关闭master允许pod
在这里插入图片描述
删除一个master的pod
在这里插入图片描述
这是因为我们的tomcat-deployment-label中指定pod必须启动在master节点上的原因导致的。
删除这个限制就可以了。
在这里插入图片描述

因为我们去掉这个限制，同时不允许master分配，所以在Pod无法重新分配的条件下：
deployment需要在master上运行
而master又禁止分配，
所以k8s不做任何改动，保持启动的pod可用。

当我们去掉deployment的限制后，因为master禁止分配用户pod，所以k8s进行了重新分配：
在这里插入图片描述
将运行的pod迁移到了符合条件的节点上。
在这里插入图片描述
因为我们的pod迁移速度太快，所以没有感觉，根据配置，应该是先启动pod，然后删除pod，即滚动升级，且每次一个
所以在上面第二张图中是有3个停止的。

每次滚动升级的pod数量是1个。

kubernetes, k8s的deployment, 滚动升级, 标签控制pod位置, 每个节点最多运行一个服务
本文由作者按照 CC BY 4.0 进行授权
