FastDFS文件服务器+单机+集群+DHT

  • 1. 需求分析
  • 2. 现状
    • 2.1 tomcat静态资源
      • 2.2 ftp服务器
      • 2.3 数据库
      • 2.4 MogileFS
      • 2.5 FastDfs
      • 2.6 Zimg
      • 2.7 OSS
  • 3. FastDFS和MogileFS对比
  • 4. 具体实施措施
    • 4.1 docker镜像
      • 4.2 docker-compose文件
        • 4.2.1 tracker
          • 4.2.2 storage
      • 4.3 配置
        • 4.3.1 tracker-fdht
          • 4.3.2 tracker-fdfs
          • 4.3.3 storage
  • 5. 扩展
    • 5.1 水平扩展
      • 5.2 垂直扩展

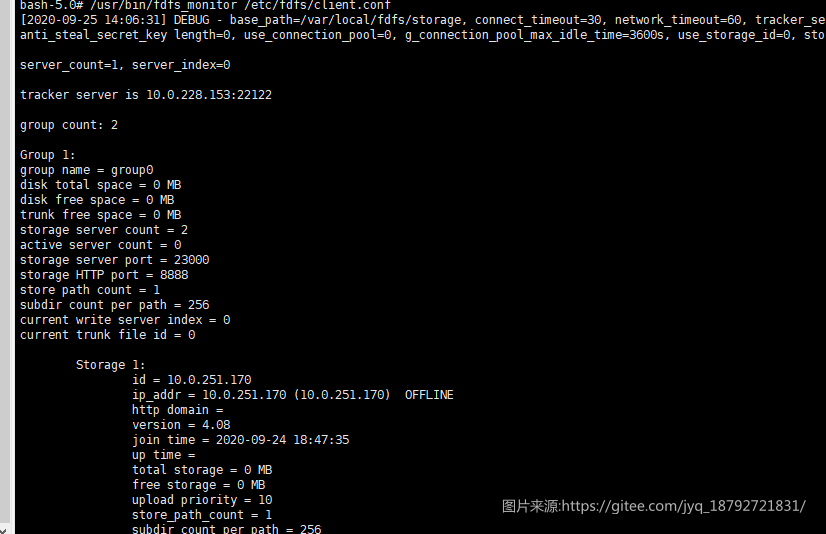

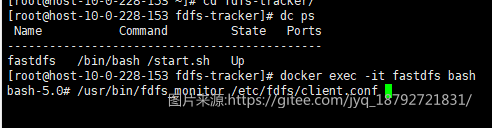

      • 5.3 查看FastDFS系统信息
      • 5.4 验证FastDFS系统

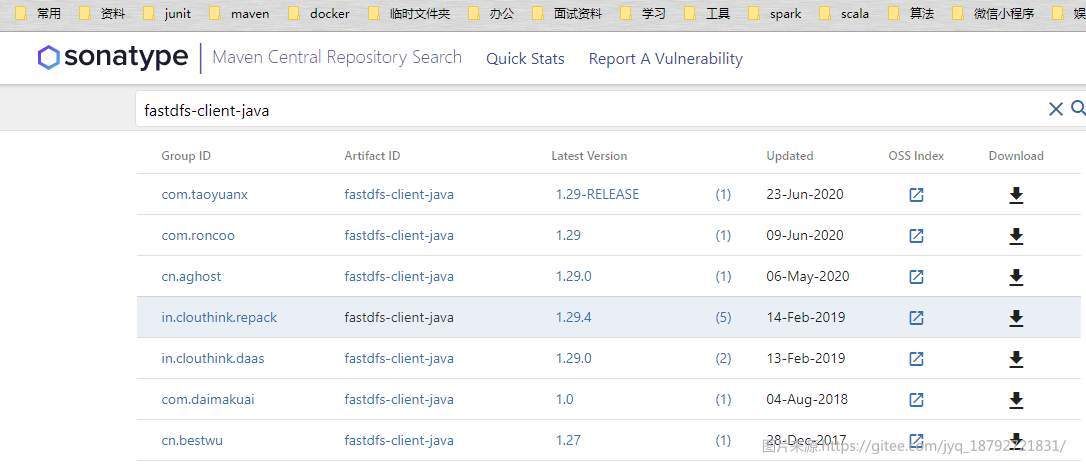

  • 6. java程序连接FastDFS
    • 6.1 上传
      • 6.2 下载

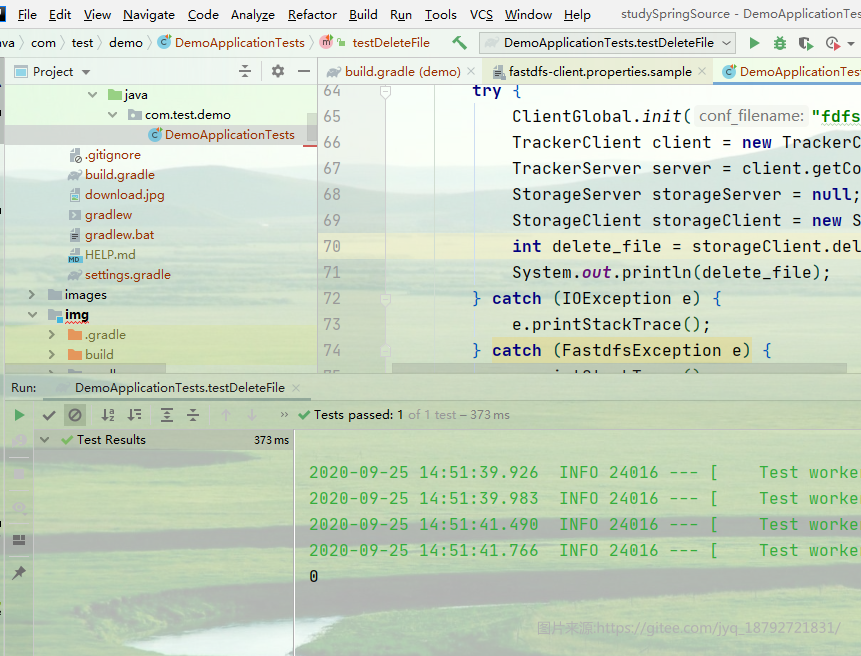

      • 6.3 删除
  • 7. 总结

github地址:https://github.com/a18792721831/fastdfs-docker-compose.git

1. 需求分析

因业务需求，现在需要搭建一个图片服务器，用于存储图片，而图片访问的地址则存储于数据库中。

而且，图片服务器需要考虑扩展，不仅仅需要存储图片，还有可能存储视频、文档等等。

其实就是自建一个文件服务器。

2. 现状

作为图片服务器，目前的解决方案有很多种。

2.1 tomcat静态资源

自己写一个上传，下载的控制器，然后将图片存储于tomcat容器下的某个目录，图片存储于这个目录，访问时，直接指定路径即可。

缺点：

  1. 暴露服务器文件目录结构
  2. 性能差，安全程度低，如果存在客户恶意上传，那么很快会导致服务器宕机
  3. 没有备份，抗灾能力差
  4. 没有负载均衡，没有分布式，并发能力差
  5. 没有索引，搜索性能差
  6. 没有缓存，性能差
  7. 没有压缩，网络传输性能差
  8. 可扩展性差
  9. 没有权限，角色管理，安全性差

优点：

  1. 简单，无需额外成本

2.2 ftp服务器

直接将图片上传到ftp服务器，然后提供下载。

缺点：

  1. 暴露服务器文件目录结构
  2. 性能差，安全程度低，如果存在客户恶意上传，那么很快会导致服务器宕机
  3. 没有备份，抗灾能力差
  4. 没有负载均衡，没有分布式，并发能力差
  5. 没有索引，搜索性能差
  6. 没有缓存，性能差
  7. 没有压缩，网络传输性能差
  8. 可扩展性差
  9. 没有权限，角色管理，安全性差

优点：

  1. 简单，无需额外成本
  2. 成熟，解决方案成熟可用

2.3 数据库

在数据库中创建表，以clob的方式存储资源。

缺点：

  1. 性能差，安全程度低，如果存在客户恶意上传，那么很快会导致服务器宕机
  2. 没有备份，抗灾能力差
  3. 没有负载均衡，没有分布式，并发能力差
  4. 没有缓存，性能差
  5. 没有压缩，网络传输性能差
  6. 可扩展性差
  7. 没有权限，角色管理，安全性差

优点：

  1. 简单，无需额外成本

数据库就不应该存储资源。因为资源通常占用较大的空间，而服务器空间是很宝贵的。

2.4 MogileFS

MogileFS是一个开源的分布式文件存储系统，是由LiveJournal旗下的Danga Interactive公司开发。目前使用MogileFS的公司非常多，如日本排名先前的几个互联公司以及国内的Yupoo(又拍)、digg、豆瓣、大众点评、搜狗等，分别为所在的组织或公司管理着海量的图片。以大众点评为例，用户全部图片均有MogileFS存储，数据量已经达到500TB以上

缺点：

  1. 整个架构非常复杂，管理，实施起来不太容易
  2. 系统复杂，出现问题比较难解决

优点：

  1. 性能好，安全
  2. 有备份，抗灾能力强
  3. 有负载均衡，支持分布式，并发能力强
  4. 易扩展
  5. 大厂都在用

MogileFS由3个部分组成：

1、server：主要包括mogilefs和mogstored两个应用程序。

mogilefs实现的是tracker，它通过数据库来保存元数据信息，包括站点domain、class、hots等；mogstored是存储节点（storgenode’），它其实是个WsbDAV服务，默认监听在7500 端口，接受客户端的文件存储请求。在Mogilefs安装完后，要运行mogadm工具将所有storge node注册到mogilefs的数据库里，mogilefs会对这些节点进行管理和监控。

2、utils（工具集）：主要是Mogilefs的一些管理工具，例如mogadm等

3、客户端API：mogilefs的客户端API很多，例如Perl、PHP、java、python等，用这个模块可以编写客户端程序，实现文件的备份管理功能等

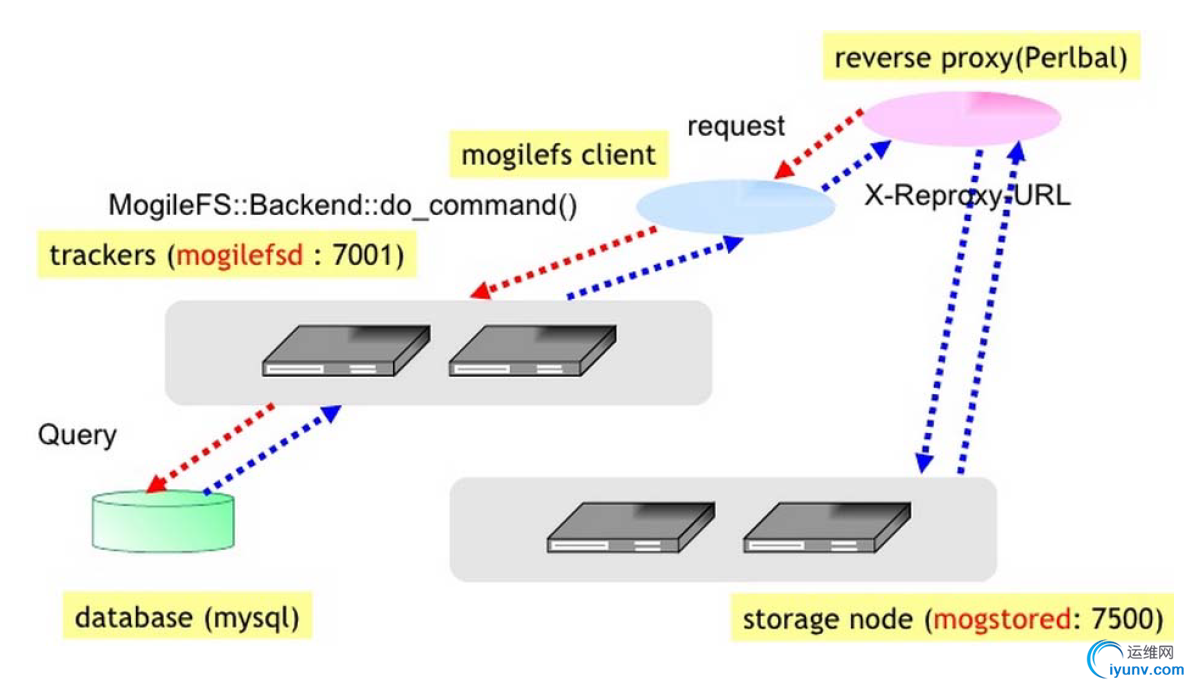

MogileFS的架构图：



上图为Mogilefs架构图，下面也描述了图中体现出一次数据请求过程。
1、 客户端在发起一次数据请求，假设请求banner.jpg,请求首先到达前端代理perbal（当然此处可利用Nginx实现）
2、 perbal或nginx会将请求代理至Mogilefs client（这里解释下，MogileFS本身就是一个Web服务可以提高返回数据信息，不过普通的浏览器或web客户端是不具备利用获取的Mogilefs返回的数据位置信息再次请求storage节点获取数据的，所以此处需要一个特定的客户端来访问Mogilefs，而此客户端在Nginx代理时，是nginx的特定的模块。）
3、 mogilefs client模块将请求发往trackers节点，trackers向DB server发起查询
4、 tracker将以banner.jpg为key查询到的vlaue值发给nginx。
5、 Nginx通过Mogilefs API向storage 节点请求数据。

这就是一次完整的数据获取过程。

更多详情请见：MogileFS，mogilefs-docs，github-mogilefs

2.5 FastDfs

  • fastDFS 是以C语言开发的一项开源轻量级分布式文件系统，他对文件进行管理，主要功能有：文件存储，文件同步，文件访问（文件上传/下载）,特别适合以文件为载体的在线服务，如图片网站，视频网站等

  • 分布式文件系统：
    基于客户端/服务器的文件存储系统
    对等特性允许一些系统扮演客户端和服务器的双重角色，可供多个用户访问的服务器，比如，用户可以“发表”一个允许其他客户机访问的目录，一旦被访问，这个目录对客户机来说就像使用本地驱动器一样

FastDFS由跟踪服务器(Tracker Server)、存储服务器(Storage Server)和客户端(Client)构成。

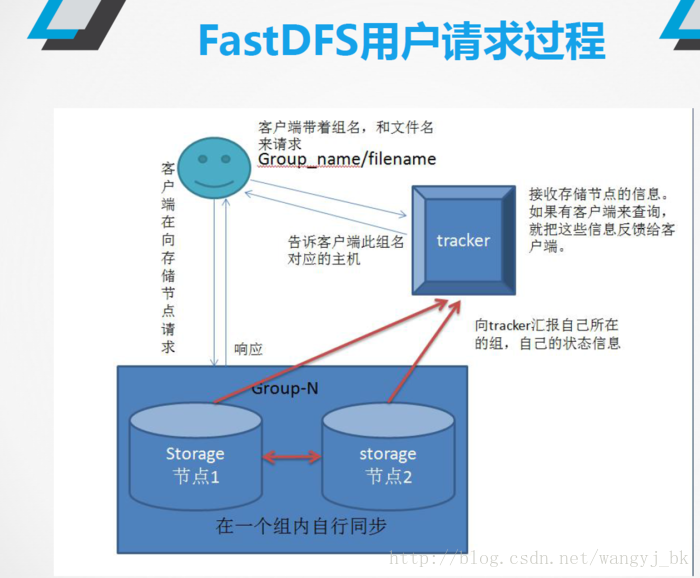

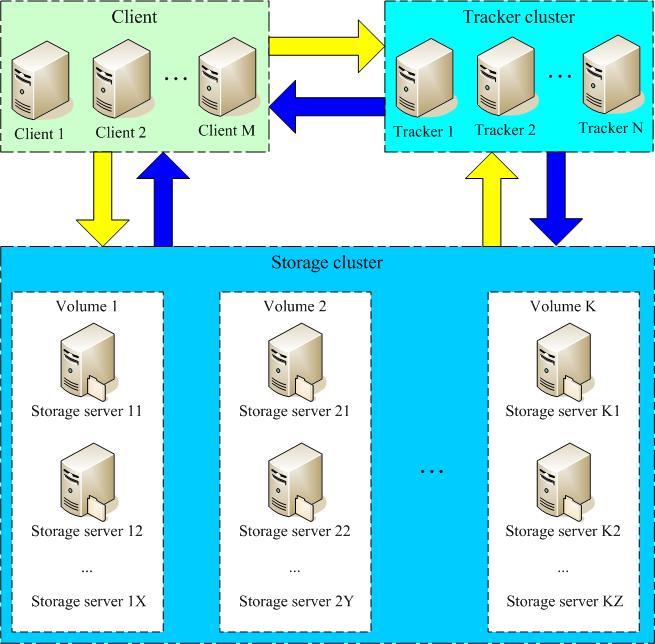

FastDFS的系统结构图：

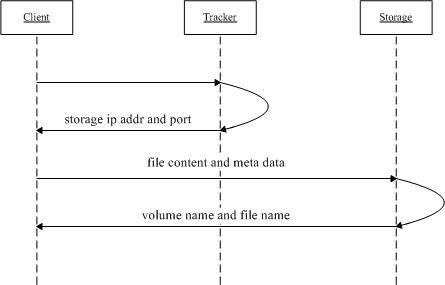

FastDFS网络时序图


2.6 Zimg

  • zimg是图像存储和处理服务器。您可以使用URL参数从zimg获得压缩和缩放的图像。
    http://demo.buaa.us/5f189d8ec57f5a5a0d3dcba47fa797e2?w=500&h=500&g=0&x=0&y=0&r=45&q=75&f=jpeg
  • 参数包括宽度，高度，调整大小类型，灰色，裁剪位置（x，y），旋转，质量和格式。您可以通过配置文件控制图像的默认类型。
    您可以像这样在zimg服务器中获取图像信息：http 😕/demo.buaa.us/info?md5=5f189d8ec57f5a5a0d3dcba47fa797e2
  • 如果要自定义图像的变换规则，可以编写zimg-lua脚本。t=type在URL中使用参数来获取特殊图像：http :
    //demo.buaa.us/5f189d8ec57f5a5a0d3dcba47fa797e2?t=webp500
  • zimg的并发I / O，分布式存储和及时处理能力非常出色。您不再需要在图像服务器中使用nginx。在基准测试中，zimg可以在高并发级别上每秒处理3000个以上的图像下载任务和每秒90000个以上的HTTP回显请求。性能高于PHP或其他图像处理服务器。

下面罗列zimg可以提供的常见功能：

  1. 所有图片默认返回质量为75%，JPEG格式的压缩图片，这样肉眼无法识辨，但是体积减小
  2. 获取宽度为x，被等比例缩放的图片
  3. 获取旋转后的图片
  4. 获取指定区域固定大小的图片
  5. 获取特定尺寸的图片，由于与原图比例不同，尽可能展示最多的图片内容，缩放之后多余的部分需要裁掉
  6. 获取特定尺寸的图片，要展示图片所有内容，因此图片会被拉伸到新的比例而变形
  7. 获取特定尺寸的图片，但是不需要缩放，只用展示图片核心内容即可
  8. 获取按指定百分比缩放的图片
  9. 获取指定压缩比的图片
  10. 获取去除颜色的图片
  11. 获取指定格式的图片
  12. 获取图片信息
  13. 删除指定图片

而以上这些功能的提供，仅需要一个url+特定的参数，通过get方式就可以完成，这才是简便之处。

zimg提供三种存储方式：本地磁盘，beansdb，ssdb三种。单机存储，依据其目录结构设计，可以存储1024 * 1024 * 1024 * 200KB = 200TB（单图200KB大小）数据量，切换成beansdb或ssdb，后续可扩展成更大容量的存储完全不是问题。

个人意见：

zimg是个人开源的一个C实现的集图片存储，图片简单编辑的轻量级的图片服务器。最新版本于2017.11.5发布后，再无后续， 目前github有98issues，5个pull request,last commit 是2018Otc.几乎可以想到，作者应该是已经放弃这个项目了，慎用。

更多详情请见：zimg，zimg-github

2.7 OSS

市面上各云服务厂商几乎都有OSS解决方案。基本上云服务厂商的OSS服务比自建的服务要可靠的多，速度也更快，安全性更高，运营成本更低。

如果有可能，还是尽可能选择OSS解决方案。

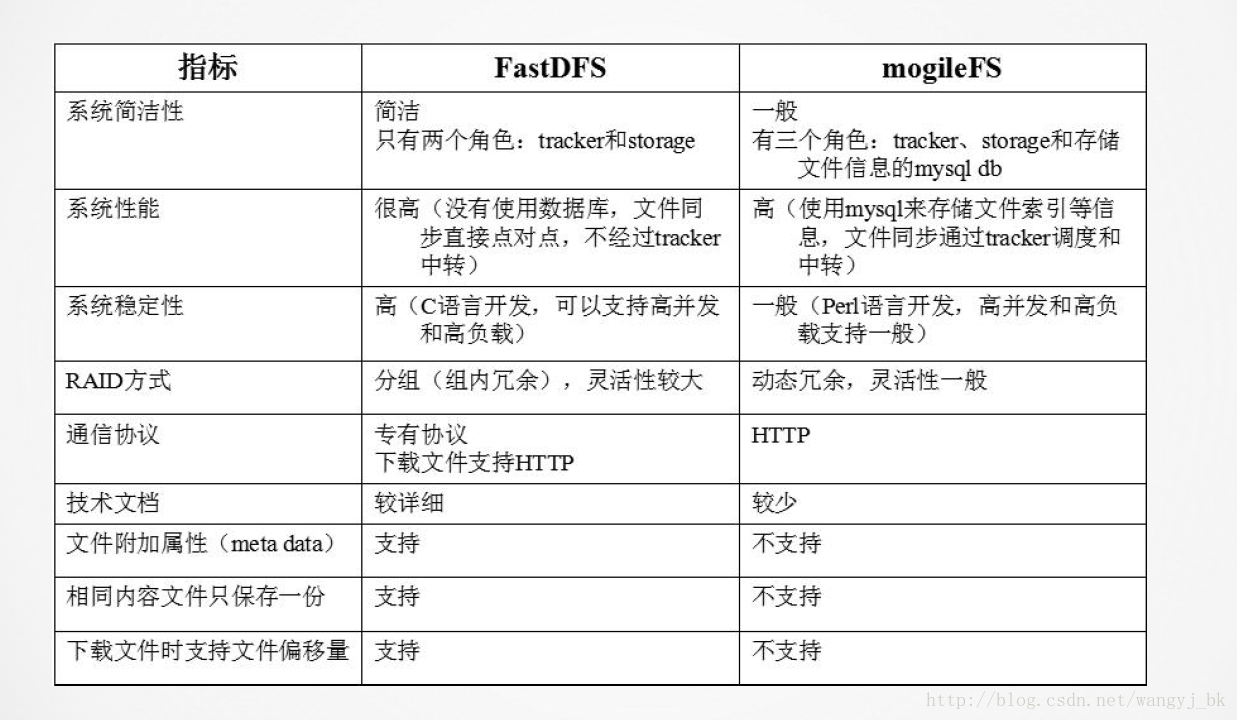

3. FastDFS和MogileFS对比

基于目前的文件系统解决方案，排除OSS等之后，可能目前最好的选择就是FastDFS和MogileFS了。

这两个实现的原理和功能也很类似。

  • 1 )支持多节点冗余
  • 2）可实现自动的文件复制
  • 3）使用名称空间（命名空间），每个文件通过key来确定，比如123.jpg是一个key，真正存储的位置可能是/000/000/00/01/md5hash.fid
  • 4）不需要RAID，应用层可直接实现RAID，不共享任何东西，通过”集群接口”提供服务
  • 5）工作于应用层，没有特殊的组件要求
  • 6）不用共享任何数据，MogileFS不需要依靠昂贵的SAN来共享磁盘，每个机器只用维护好自己的磁盘

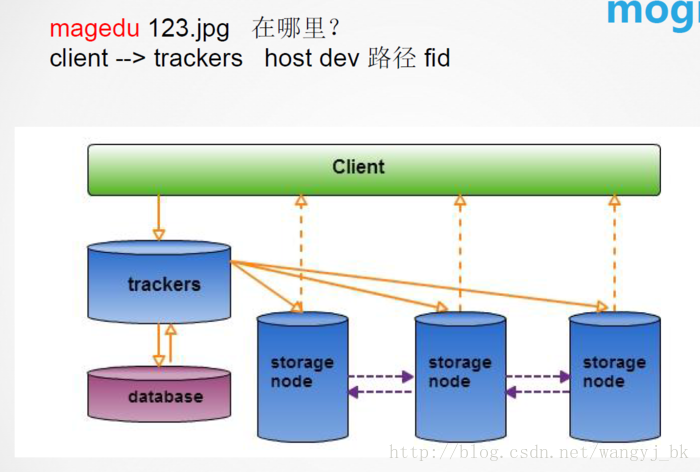

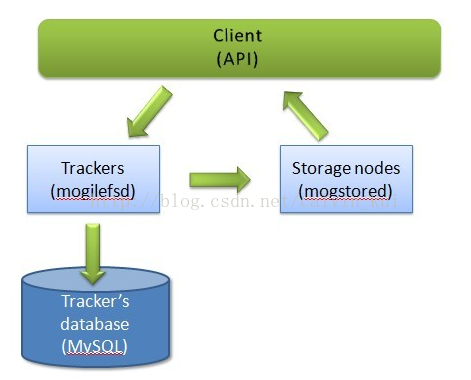

MogileFS主要由三部分构成：tracker节点、database节点、storage节点

这里写图片描述

  • 1、分组存储，灵活简洁、对等结构，不存在单点
  • 2、 文件ID由FastDFS生成，作为文件访问凭证。FastDFS不需要传统的name server
  • 3、和流行的web server无缝衔接，FastDFS已提供apache和nginx扩展模块
  • 4、大、中、小文件均可以很好支持，支持海量小文件存储
  • 5、 支持多块磁盘，支持单盘数据恢复
  • 6、 支持相同文件内容只保存一份，节省存储空间
  • 7、 存储服务器上可以保存文件附加属性
  • 8、 下载文件支持多线程方式，支持断点续传

FastDFS同步机制
采用binlog文件记录更新操作，根据binlog进行文件同步
同一组内的storage server之间是对等的，文件上传、删除等操作可以在任意一台storage server上进行；
文件同步只在同组内的storage server之间进行，采用push方式，即源服务器同步给目标服务器；
源头数据才需要同步，备份数据不需要再次同步，否则就构成环路了；
上述第二条规则有个例外，就是新增加一台storage server时，由已有的一台storage server将已有的所有数据（包括源头数据和备份数据）同步给该新增服务器。

这里写图片描述

这里写图片描述

这里写图片描述

基于这些原因，采用FastDFS作为文件存储的解决方案。

4. 具体实施措施

4.1 docker镜像

FastDFS服务器的搭建方式不是很难，但是，为了更高的隐藏底层操作，同时也是更好的融入公司生态环境，采用docker镜像的方式部署FastDFS。

FastDFS镜像

综合考虑，采用如下docker镜像：

tracker:FastDFS+FastDHT单机版

storage:FastDFS官方镜像(可能不是真正的官方镜像，但是这个却是下载次数最多的)

为什么采用不同的镜像？

首先，在FastDFS中，不管是tracker还是storage，都是需要同client进行通信的(他通过前面的网络时序图和系统结构图可以看出)，也就是说，FastDFS都需要使用host模式(其他模式获取的ip地址是docker内网地址，无法与client通信)。

在文件服务器中，如果有一个文件已经被存储了，那么，后续在存储相同的文件，就不应该重复存储。但是FastDFS没有集成任何DB，所以，对于重复文件，FastDFS是无法处理的。这个问题的解决方式就是使用DHT服务器(这个解决方案也是FastDFS的作者余庆提出的)，而且为了实现统一接口交互(至少对我们的业务代码来说)，tracker还需要nginx做代理。

因此，FastDFS+FastDHT单机版就是我们tracker的最佳选择。

作为storage，核心是提供存储即可，其他并不需要storage关心，因此，storage使用官方的纯净的镜像即可。

4.2 docker-compose文件

有了docker镜像，还远远不够。镜像提供的配置，仅仅是默认配置，并不一定能够完全满足我们的需求，因此，我们需要将镜像内的配置文件暴露出来，而且，作为文件存储服务器，最重要的就是文件数据，如果不使用目录挂载，那么所有的数据存储在容器内，这是不正确的。

因此需要挂载目录，配置启动参数等等，所以，使用docker-compose进行管理容器。

既然使用了docker镜像，我们希望docker-compose和相关的目录等，在所有的linux中都可以使用，需要忽略目录差异，因此，需要将docker-compose相关的目录和文件放置在~目录下。

4.2.1 tracker

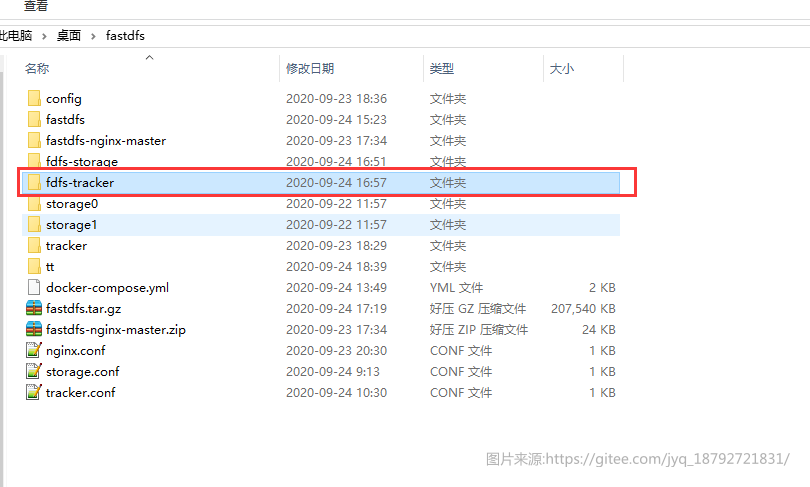

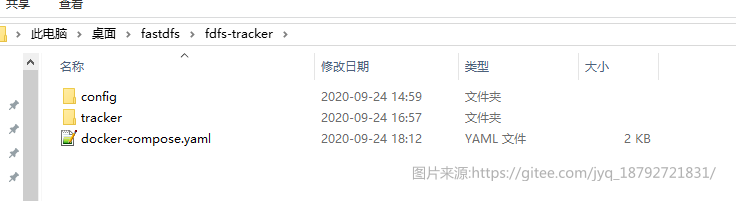

image-20200925102302223

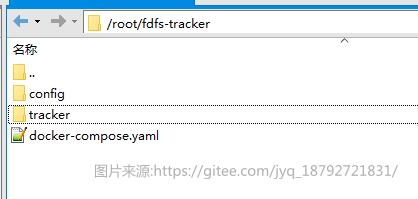

这个目录就是tracker的目录，将这个目录整个上传到~下即可。

fdfs-tracker目录内分为三部分：docker-compose.yaml，config，data

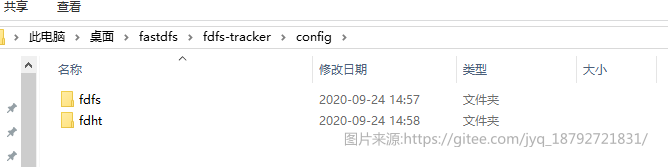

config目录

image-20200925102413752

其中config中是FastDFS中全部的配置文件，可以根据需要随时调整。

image-20200925102503536

image-20200925102513137

image-20200925102523132

docker-compose.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

version: '3'
services:
  fastdfs:
    image: qbanxiaoli/fastdfs
    # 该容器是否需要开机启动+自动重启。若需要，则取消注释。
    restart: always
    container_name: fastdfs
    environment:
      # nginx服务端口,默认80端口，可修改
    - WEB_PORT=40080
      # tracker_server服务端口，默认22122端口，可修改
    - FDFS_PORT=22122
      # storage_server服务端口，默认23000端口，可修改
    - STORAGE_PORT=23000
      # fastdht服务端口，默认11411端口，可修改
    - FDHT_PORT=11411
      # docker所在的宿主机内网地址，默认使用eth0网卡的地址
    - IP=
    volumes:
    # 将本地目录映射到docker容器内的fastdfs数据存储目录，将fastdfs文件存储到主机上，以免每次重建docker容器，之前存储的文件就丢失了。
    - ~/fdfs-tracker/tracker/:/var/local
    - ~/fdfs-tracker/config/fdfs/:/etc/fdfs/
    - ~/fdfs-tracker/config/fdht/:/etc/fdht/
    # 网络模式为host，可不暴露端口，即直接使用宿主机的网络端口，只适用于linux系统
    network_mode: host
    tty: true

这里需要注意，docker-compose里面配置的端口和目录，与config中的配置应该保持一致。

如果物理机的eth0网卡的地址不是外网地址，应该配置IP环境变量。

docker-compose里面的目录都是以~为开始目录进行挂载的。

网络模式必须为host。

tracker里面包含traker和一个tracker下的storage.

tracker目录

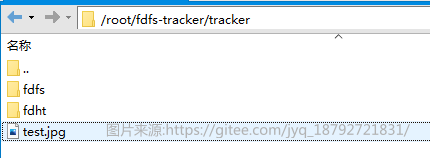

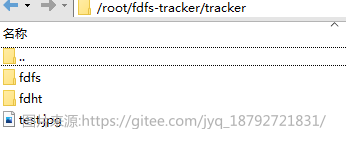

tracker目录在创建时，保持空目录即可，容器会自己创建其他的目录和数据。

image-20200925103321712

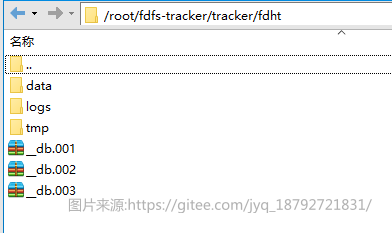

tracker目录下分为fdfs和fdht目录。

fdht目录下是相关数据：

image-20200925103406393

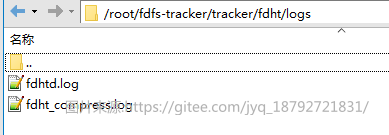

fdht的日志在logs目录下。

image-20200925103427318

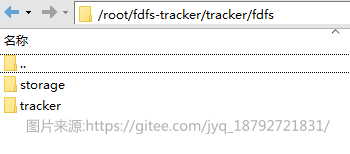

fdfs目录下分为两个目录：tracker+storage(因为tracker也有一个storage)

image-20200925103521285

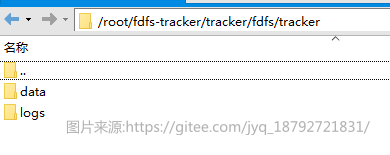

tracker目录下分为两个目录：data+logs

image-20200925103546926

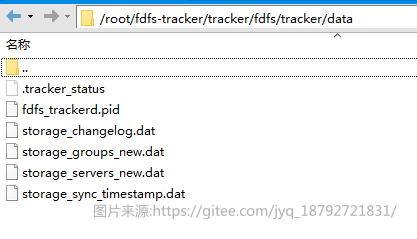

data目录是整个FastDFS系统的一些交换信息

image-20200925103617585

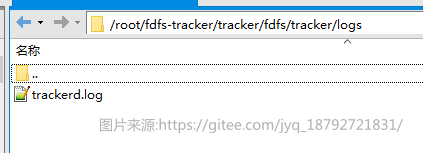

logs目录是整个FastDFS系统的调度等日志

image-20200925103641830

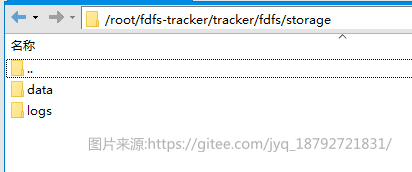

storage目录是tracker服务器上的storage的相关数据和日志

image-20200925103719960

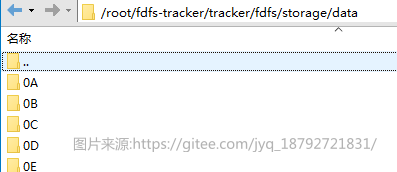

data就是实际存储文件的位置。

image-20200925103745440

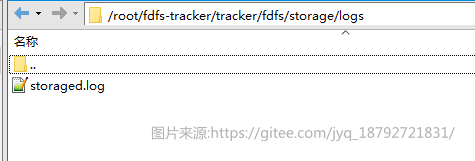

logs目录就是storage的日志

image-20200925103810022

这些目录和文件都不需要创建，保证fdfs-tracker下存在tracker目录即可。

image-20200925103856431

4.2.2 storage

storage使用的是官方的纯净的镜像，和tracker类似，也是将数据和配置全部挂载。

image-20200925104020791

fdfs-storage就是storage相关的目录。

也是整体上传到服务器的~目录下就行。fdfs-storage和fdfs-tracker不能再同一个服务器上启动，存在端口冲突。

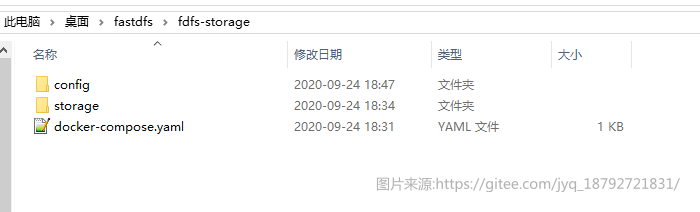

fdfs-storage包含三个部分：docker-compose.yaml，config和storage目录

image-20200925104222059

config目录

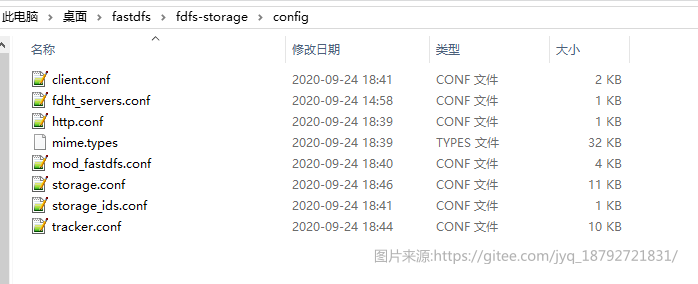

config目录下是storage的全部的FastDFSstorage的配置

image-20200925104248205

docker-compose.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

version: '3'
services:
  storage:
    image: season/fastdfs
    command: storage
    # 该容器是否需要开机启动+自动重启。若需要，则取消注释。
    restart: always
    container_name: storage
    environment:
    - TRACKER_SERVER=10.0.228.153:22122
    volumes:
    # 将本地目录映射到docker容器内的fastdfs数据存储目录，将fastdfs文件存储到主机上，以免每次重建docker容器，之前存储的文件就丢失了。
    - ~/fdfs-storage/storage/:/fastdfs/storage/
    #- ./storage/:/fastdfs/store_path
    - ~/fdfs-storage/config/:/fdfs_conf/
    # 网络模式为host，可不暴露端口，即直接使用宿主机的网络端口，只适用于linux系统
    network_mode: host
    tty: true

和tracker的docker-compose文件类似。区别在于，storage需要指定tracker服务器的连接信息，也就是需要增加TRACKER_SERVER的环境变量。

storage目录

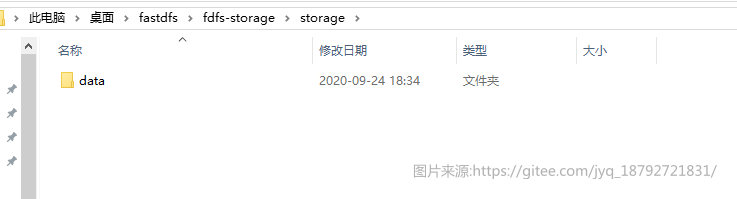

storage目录下需要手动创建data目录

image-20200925104523865

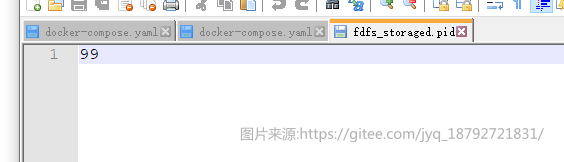

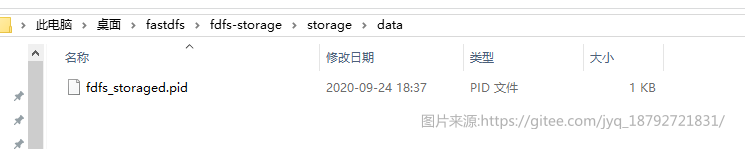

data目录下需要手动创建一个pid文件，文件名必须是fdfs_storaged.pid里面填写一个大于1的数字即可。

image-20200925104614183

image-20200925104625102

为什么tracker不需要？

因为tracker使用镜像做了这件事，而官方的镜像没有那么智能，需要手动创建。这个pid文件就是storage主进程启动时使用的id号。

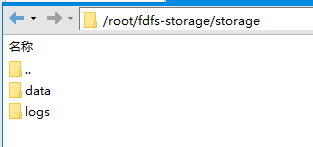

storage容器启动后，会创建logs目录

image-20200925104837644

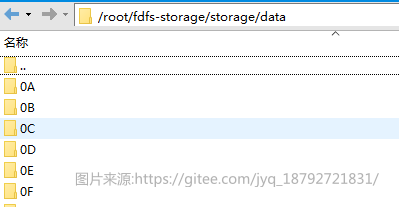

在data目录下会创建实际存储的文件目录：

image-20200925104902256

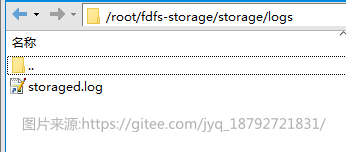

logs目录下是storage的目录：

image-20200925104919928

实际使用非常简单：

  1. 上传相关的文件夹到服务器的~目录下
  2. 修改相关的配置
  3. 进入fdfs-tracker或者fdfs-storage目录
  4. 执行docker-compose up -d即可(需要服务器安装docker和docker-compose，而且对于配置的端口没有端口冲突)

4.3 配置

4.3.1 tracker-fdht

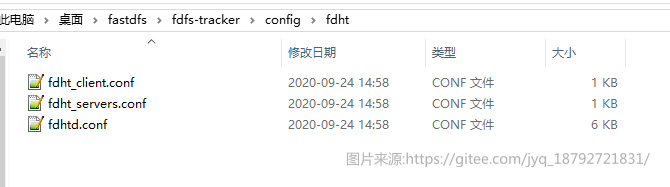

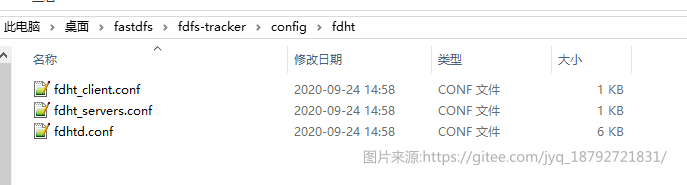

dht包含三个配置文件：

image-20200925105258118

fdhtd.conf

核心的配置：

1
2
3
4
5
6
7
8

# 当前配置文件是否不允许(false表示允许)
disabled=false
# fdht服务的端口
port=11411
# fdht的目录(里面存储data和logs)
base_path=/var/local/fdht
# 访问白名单(如果是外网环境，可以在一定程度上保护dht服务器)
allow_hosts=*

其他的配置在配置文件中有说明，可以随着使用，进行不断的调整。

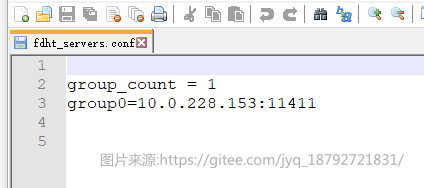

fdht_server.conf

image-20200925105858642

里面就两个配置，第一个表示dht分为几组，第二个配置就是实际的分组了。

为什么会有分组？

因为dht服务器可以是集群，多个dht服务是对等的，在单机dht压力大的时候，可以配置多个。

如果配置多个，那么fdht_server.conf配置可能就是这样的：

1
2
3
4
5
6
7
8

# 分组数量
group_count = 3
# 第一个分组
group0=10.0.228.153:11411
# 第二个分组
group1=10.0.228.154:11411
# 。。。
group2=10.0.228.155:11411

fdht_client.conf

配置dht客户端连接的一些信息：

核心配置

1
2
3
4

# dht的目录
base_path=/var/local/fdht
# 引入fdht_servers.conf文件
#include fdht_servers.conf

4.3.2 tracker-fdfs

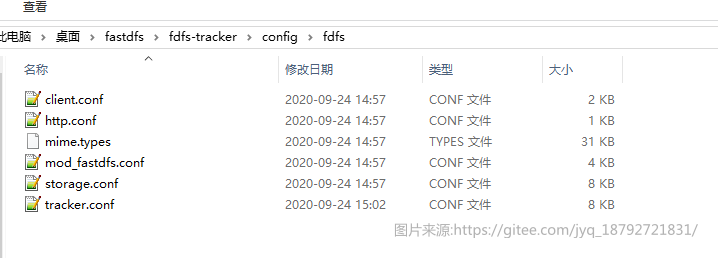

里面的配置很多，并不是全部的配置文件都是tracker的，还有一些是storage的。

核心配置

tracker.conf

1
2
3
4
5
6
7
8

# 端口，和docker-compose里面的端口保持一致
port=22122
# 目录，和docker-compose里面的目录保持一致(容器内目录)
base_path=/var/local/fdfs/tracker
# 留给操作系统和其他程序的空间(fdfs使用的空间等于=总空间-resered_storage_space)
reserved_storage_space = 20g
# 白名单
allow_hosts=*

mod_fastdfs.conf

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

# 连接超时时间
connect_timeout=2
# 等待时间
network_timeout=30
# 存储目录
base_path=/var/local/fdfs/tracker
# tracker服务的地址
tracker_server=10.0.228.153:22122
# 当前服务器上的storage的端口
storage_server_port=23000
# 当前服务器上的组名，可以有多个，用 / 区分
group_name=group1
# 请求文件时，是否包含组名
url_have_group_name = true
# 当前服务器挂载的硬盘或者目录个数
store_path_count=1
# 挂载目录地址
store_path0=/var/local/fdfs/storage
#store_path1=/home/yuqing/fastdfs1
# 当前服务器上分组个数，与组名对应，如果只有一个写0即可，如果写1，需要配置这个分组的信息，写0不需要
group_count = 0
# 如果有多个分组，需要配置组名，端口和挂载的磁盘
#[group1]
#group_name=group1
#storage_server_port=23000
#store_path_count=2
#store_path0=/home/yuqing/fastdfs
#store_path1=/home/yuqing/fastdfs1

client.conf

1
2
3
4
5
6
7
8
9
10

# 连接超时时间
connect_timeout=30
# 网络超时时间
network_timeout=60
# storage 的log存储目录
base_path=/var/local/fdfs/storage
# tracker服务的地址
tracker_server=10.0.228.153:22122
# tracker服务器的http端口(作用不大，主要是调试的时候，上传成功，使用浏览器访问，程序都是走23000端口的)
http.tracker_server_port=80

4.3.3 storage

storage 中的其他配置和tracker-fdfs中的一样，一个服务中的配置应该保持一致。

核心是storage.conf文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

# 是否允许
disabled=false
# 当前storage中包含几个分组(一个服务器只能有一个storage，但是分组和storage是多对多关系，分组和storage_path是多对多关系)
group_name=group1
# 当前storage的端口(和分组有一定的关系，这个配置只在group_count=0时有效)
port=23000
# 容器内的目录
base_path=/var/local/fdfs/storage
# 当前服务器挂载的硬盘或者目录个数
store_path_count=1
# 挂载目录地址
store_path0=/var/local/fdfs/storage
#store_path1=/home/yuqing/fastdfs1
# tracker服务的地址
tracker_server=10.0.228.153:22122
# 白名单
allow_hosts=*
# storage可以连接的dht服务的配置，和tracker-dht中fdht_servers.conf一致
#include /etc/fdht/fdht_servers.conf
# http访问storage的端口
http.server_port=40080

5. 扩展

随着业务的发展，当前的配置肯定存在不够使用的情况。当资源不足的时候，就需要进行扩展。

扩展就我理解，分为两个方向：水平扩展和垂直扩展。

水平扩展 ：随着业务发展，系统增加了一个子系统，或者一个项目，或者按需存储不同类型的文件，现在增加了一种类型，那么就需要增加一个group。如果一个storage存储一个group，那么可以不用修改现有的配置，但是这个不安全，如果某个类型的storage的服务器损坏，那么这个类型的文件全部丢失。更好一些的是，每个group有多个storage进行备份，这些storage和group可以交叉。所以，水平扩展是增加不同数据的storage。

垂直扩展 ：随着用户数量的增加，每个storage的并发量在增加，达到一定程度后，单个storage已经无法满足并发了，此时需要对storage做负载均衡。所以，垂直扩展是增加相同数据的storage的数量，达到负载均衡和数据备份的目的。

5.1 水平扩展

image-20200925113552997

增加的storage与原有的组名不同即可。(同一个服务器中的配置文件中相同的配置应该保持一致)

如果每个组名下只有一个storage，那么表示文件只存储了一份，没有备份，请小心。

如果新增一个storage需要备份全部的数据，那么新增的storage配置全部的组名即可。

5.2 垂直扩展

image-20200925113936879

增加的storage与原有的组名相同即可。(同一个组名的storage的端口应该保持一致)

同个组名下有几个storage，就是相同的数据有几份。

5.3 查看FastDFS系统信息

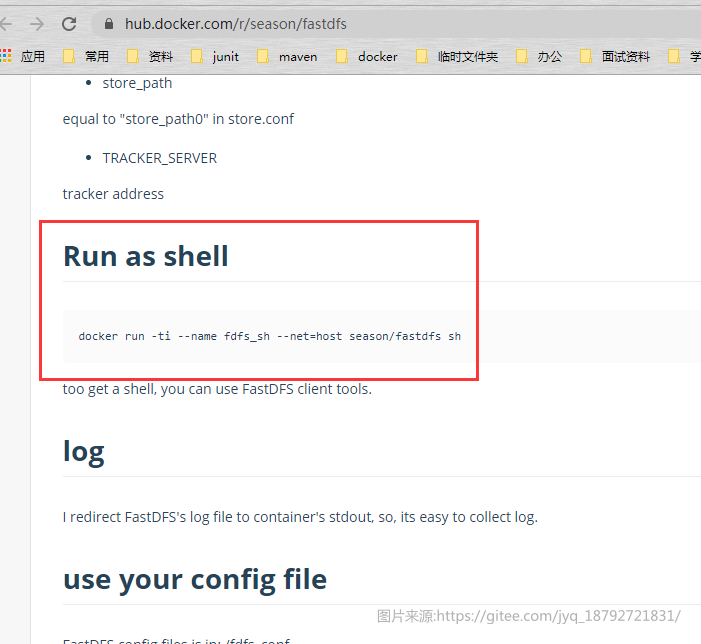

可以进入docker容器，也可以启动官方镜像，只启动shell.

image-20200925114045010

然后使用fdfs_monitor程序

image-20200925114211013

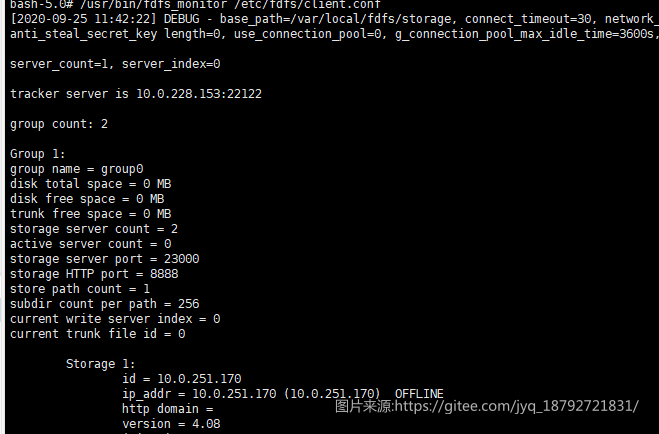

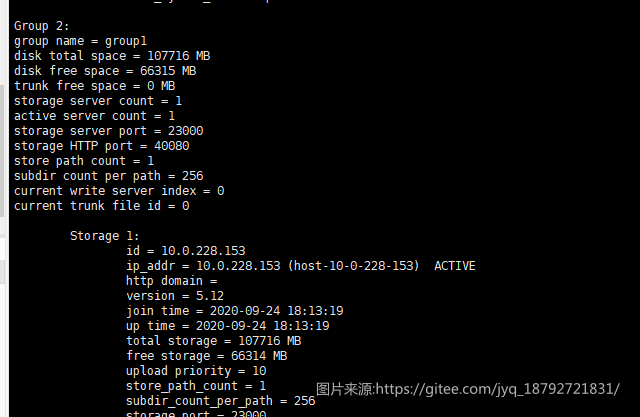

输出结果

image-20200925114341257
image-20200925114348940

image-20200925114358256

这个可以在任意storage,tracker或者shell中执行。

5.4 验证FastDFS系统

在fdfs-tracker/tracker/下存储一张图片，用于测试。(任意一个storage,tracker或者shell都可以验证)

image-20200925114502832

上传

然后使用fdfs_upload_file上传

image-20200925114630599

返回group1/M00/00/00/CgDkmV9taA6AMBn0AAhzLEdg5HE776.jpg上传成功

接着我们访问http://tracker_server:port/group1/M00/00/00/CgDkmV9taA6AMBn0AAhzLEdg5HE776.jpg

因为tracker集成了nginx，所以http直接访问tracker就行了。

比如

image-20200925114805996

下载

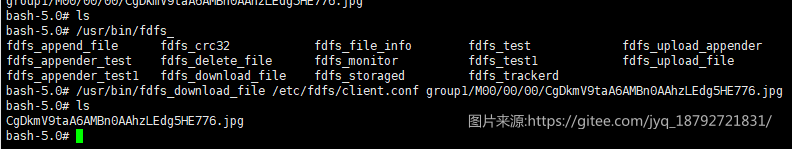

使用fdfs_download_file下载

image-20200925114941221

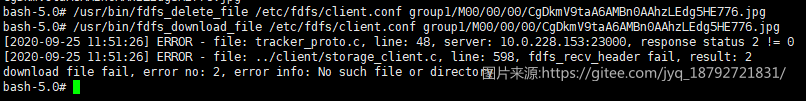

删除

使用fdfs_delete_file删除(删除服务器上的文件)

image-20200925115134269

浏览器依然能访问，可能是这几个原因：浏览器缓存，tracker中的nginx的缓存。
演示使用的是tracker容器，storage容器中程序和配置的所在位置可能和tracker容器不同，可以使用find搜索。

6. java程序连接FastDFS

java程序连接FastDFS，就需要用到fastdfs-client-java客户端。

maven仓库fastdfs-client-java

image-20200925134655412

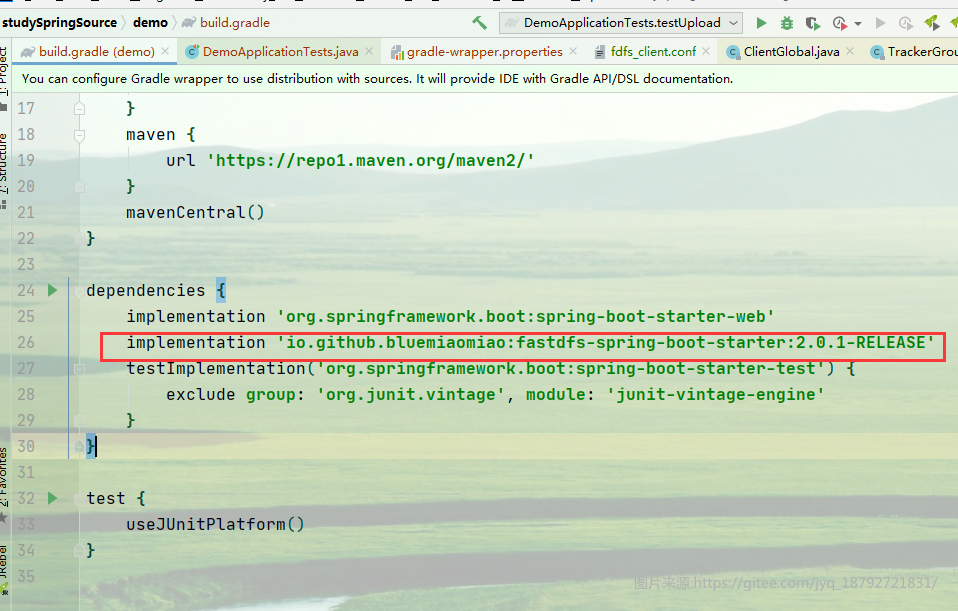

随便挑一个加入依赖，当然，有些集成了starter.

maven仓库fastdfs

image-20200925134841508

然后将fastdfs-client-java包中的fdfs_client.conf.simple拷贝到resouce下(我演示的是spring boot web项目，gradler管理)，去掉.simple

可以先依赖fastdfs-client-java包，拿到了conf文件后，在依赖starter包。

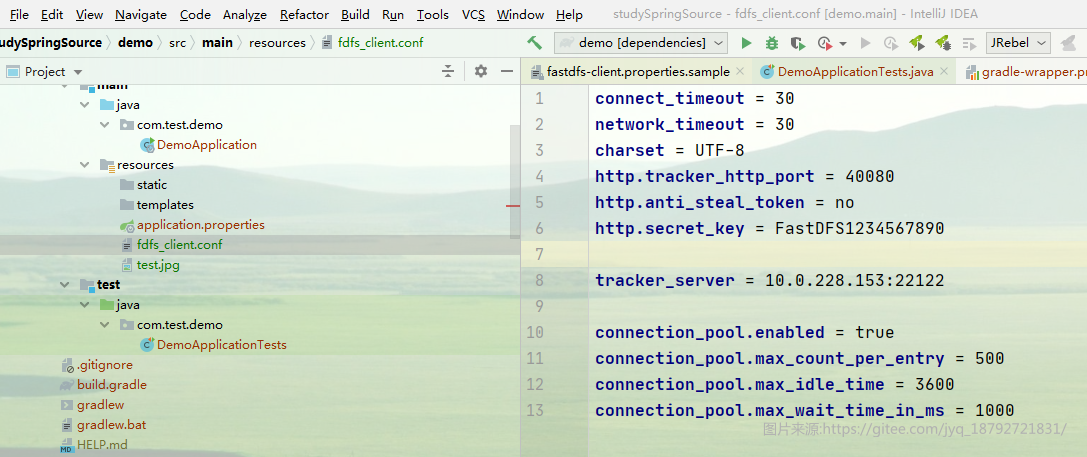

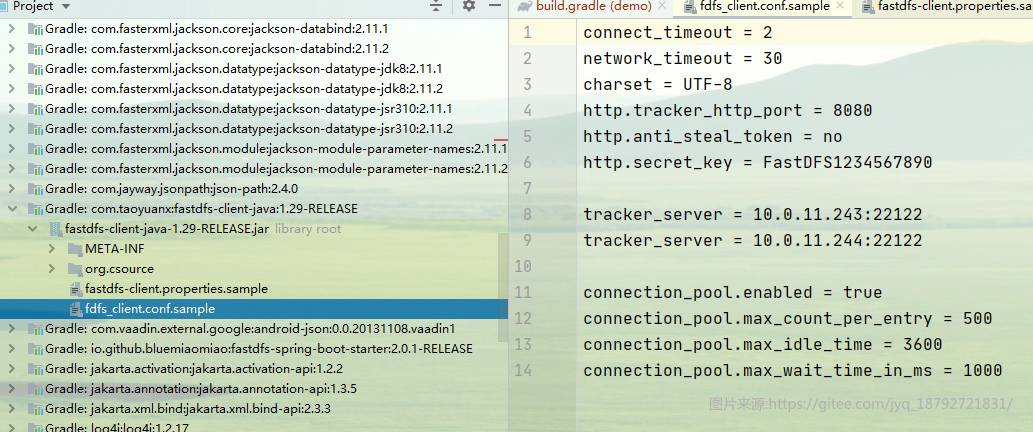

image-20200925135605774

支持两种配置方式.conf和.properties。

主要还是配置tracker的ip和端口。

image-20200925135744215

然后在resource目录下放一张图片，用于上传和下载。

6.1 上传

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

    @Test
    public void testUpload() {
        try {
            ClientGlobal.init("fdfs_client.conf");
            TrackerClient client = new TrackerClient();
            TrackerServer server = client.getConnection();
            StorageServer storageServer = null;
            StorageClient storageClient = new StorageClient(server, storageServer);
            ClassPathResource classPathResource = new ClassPathResource("test.jpg");
            String[] result = storageClient.upload_file("group1", classPathResource.getInputStream().readAllBytes(), "jpg", null);
            StringBuilder builder = new StringBuilder();
            builder.append("http://10.0.228.153:40080/")
                    .append(result[0])
                    .append("/")
                    .append(result[1]);
            System.out.println(builder.toString());
        } catch (IOException e) {
            e.printStackTrace();
        } catch (FastdfsException e) {
            e.printStackTrace();
        }

    }

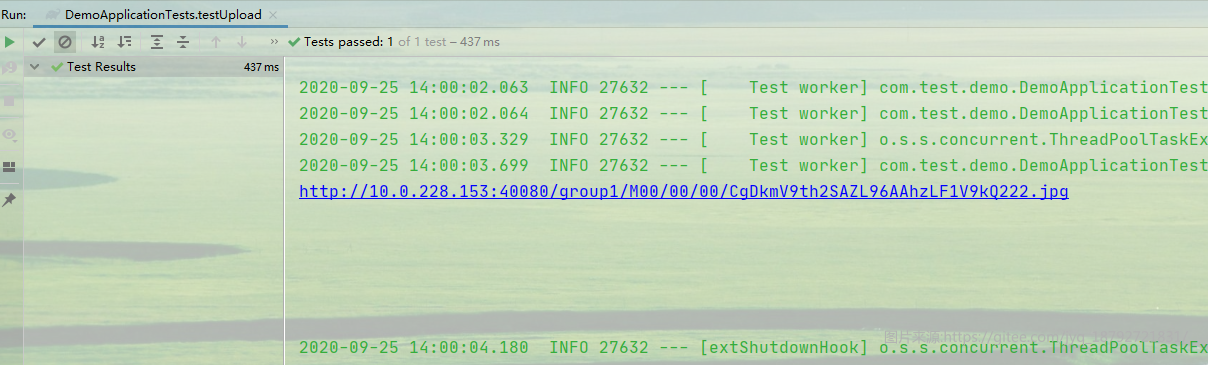

image-20200925140024832

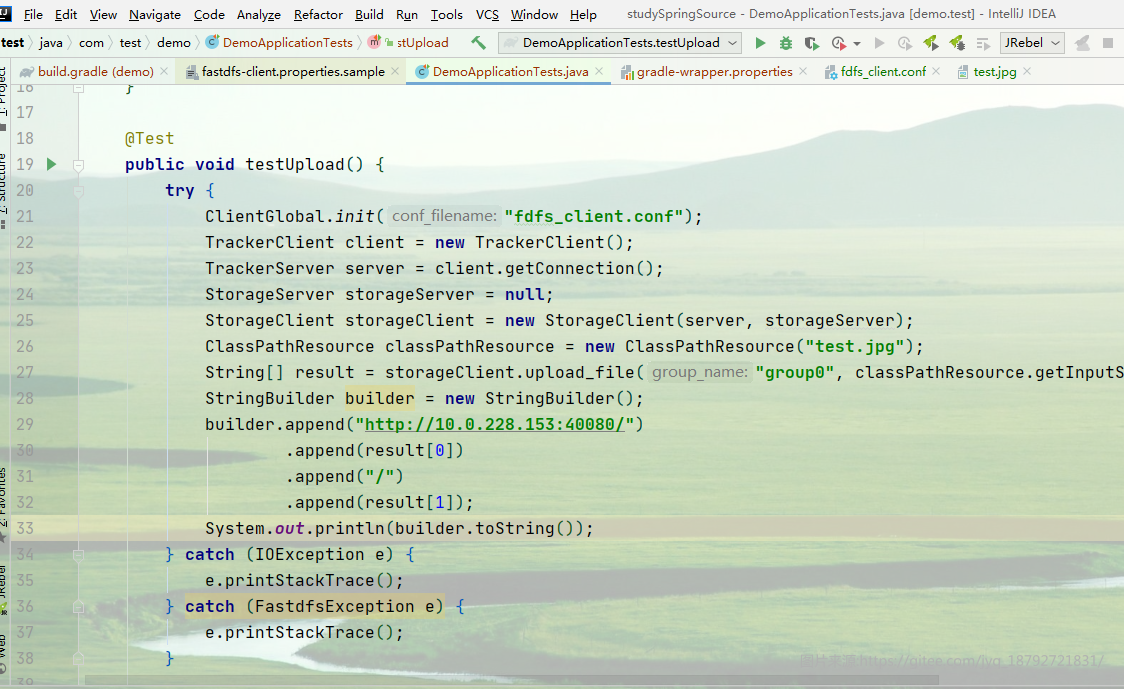

我们也可以将这个图片上传到group0:

image-20200925140100994

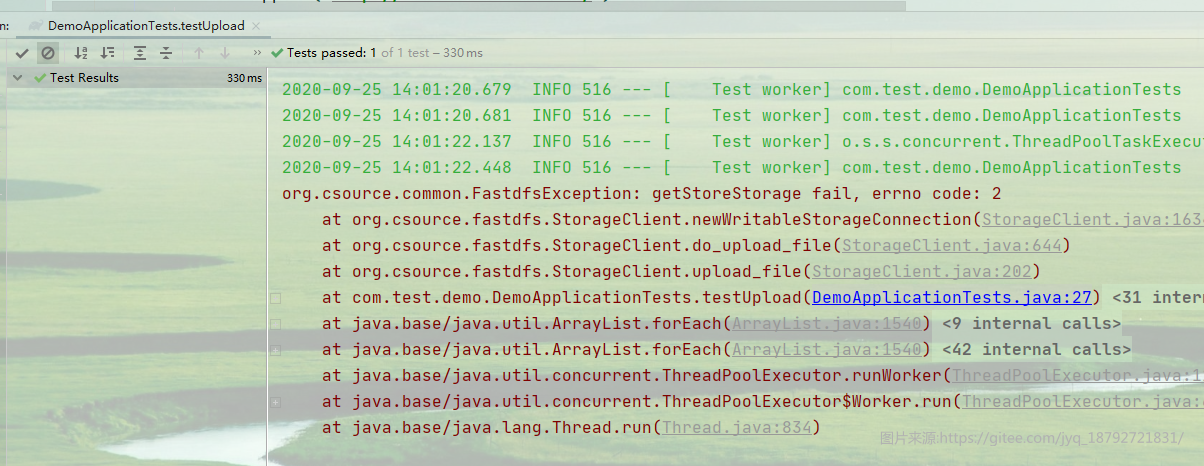

什么情况，竟然异常了

image-20200925140229787

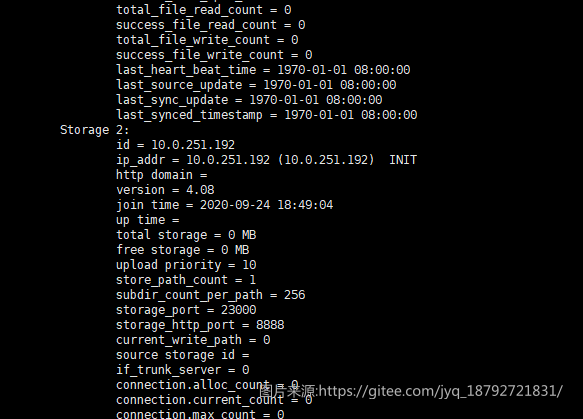

根据前面我们查看的FastDFS系统的信息，应该是group0的storage离线了。

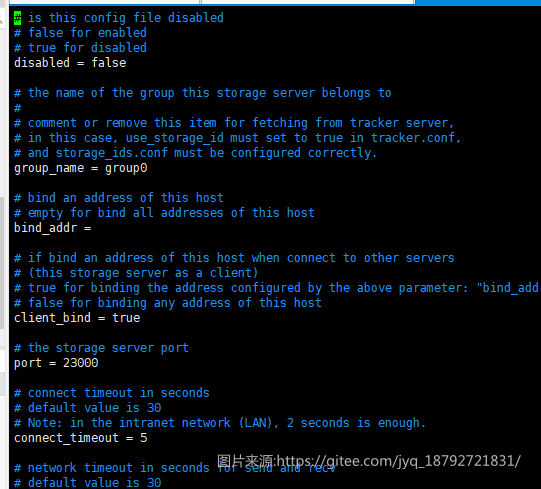

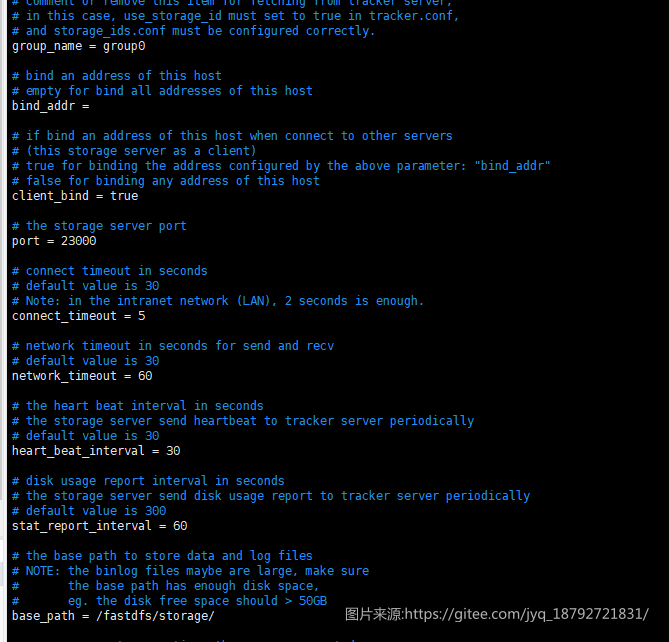

image-20200925141340760

一般storage有7种状态

FDFS_STORAGE_STATUS：INIT :初始化，尚未得到同步已有数据的源服务器

FDFS_STORAGE_STATUS：WAIT_SYNC :等待同步，已得到同步已有数据的源服务器

FDFS_STORAGE_STATUS：SYNCING :同步中

FDFS_STORAGE_STATUS：DELETED :已删除，该服务器从本组中摘除

FDFS_STORAGE_STATUS：OFFLINE :离线

FDFS_STORAGE_STATUS：ONLINE :在线，尚不能提供服务

FDFS_STORAGE_STATUS：ACTIVE :在线，可以提供服务

首先使用fdfs_monitor删除storage,然后清除全部数据，重新加入。

我猜测是tracker和storage是不同的网段，中间一段时间，tracker和storage无法通信，超过默认的时间了。

网络问题，暂时不深究了。

为什么group1没有问题？

一因为group1是tracker下的storage，相当于storage和tracker在同一个服务器上。

6.2 下载

还记得前面上传返回的地址吗，http://10.0.228.153:40080/group1/M00/00/00/CgDkmV9tjpWAGxfmAAhzLHTDQrc462.jpg

这个就是浏览器访问的地址，程序访问需要去掉group1前面的。M00/00/00/CgDkmV9tjpWAGxfmAAhzLHTDQrc462.jpg这是程序访问的地址

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

    @Test
    public void testDownload() {
        try {
            ClientGlobal.init("fdfs_client.conf");
            TrackerClient client = new TrackerClient();
            TrackerServer server = client.getConnection();
            StorageServer storageServer = null;
            StorageClient storageClient = new StorageClient(server, storageServer);
            int group1 = storageClient.download_file("group1", "M00/00/00/CgDkmV9tjpWAGxfmAAhzLHTDQrc462.jpg", "download.jpg");
            System.out.println(group1);
        } catch (IOException e) {
            e.printStackTrace();
        } catch (FastdfsException e) {
            e.printStackTrace();
        }
    }

image-20200925144952535

image-20200925145001632

返回0表示成功。

6.3 删除

删除的地址和下载的地址相同，api也差不多。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

    @Test
    public void testDeleteFile() {
        try {
            ClientGlobal.init("fdfs_client.conf");
            TrackerClient client = new TrackerClient();
            TrackerServer server = client.getConnection();
            StorageServer storageServer = null;
            StorageClient storageClient = new StorageClient(server, storageServer);
            int delete_file = storageClient.delete_file("group1", "M00/00/00/CgDkmV9tjpWAGxfmAAhzLHTDQrc462.jpg");
            System.out.println(delete_file);
        } catch (IOException e) {
            e.printStackTrace();
        } catch (FastdfsException e) {
            e.printStackTrace();
        }
    }

image-20200925145242802

返回0表示成功。

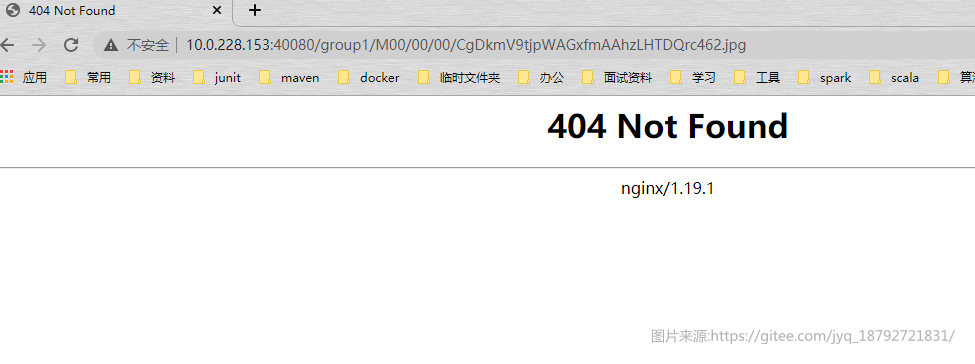

然后在访问就404了

image-20200925145335048

7. 总结

通过这个项目，首先我了解了目前市面上的，关于文件服务器的解决方案，基本上了解了这些解决方案的优缺点。通过对比这些解决方案的优缺点，挑选出最适合的解决方案，FastDFS。

通过这个项目，基本上了解了FastDFS的实现原理，设计思想，安装实现以及如何操作。也基本上全面了解了FastDFS的配置指标以及如何配置优化。

通过试验，结合目前已经实现的docker镜像，在已有的docker镜像的基础上，进行了扩展，实现了我们需要的可扩展的FastDFS。

通过练习，学会了如何将FastDFS集成到项目中，进行上传、下载、删除等操作。

通过项目，更了解到，我们不能闭门造车，要学会站在巨人的肩膀上。

FastDFS单机版搭建, FastDFS集群搭建+DHT, FastDFS如何配置, FastDFS原理解析, FastDFS如何集成
本文由作者按照 CC BY 4.0 进行授权
