Ribbon源码解析

• 1. LoadBalancerClient
• 2. BaseLoadBalancer
• 3. DynamicServerListLoadBalancer
• 4. IRule
• 5. IPing
• 6. DynamicServerListLoadBalancer与Eureka
• 7. Ribbon更新数据的时间
• 8. @LoadBalancer

git地址
https://github.com/a18792721831/studySpringCloud.git
本文全为源码跟踪等，无实际项目。
此文主要笔记使用，基本都是从书本摘抄。

1. LoadBalancerClient

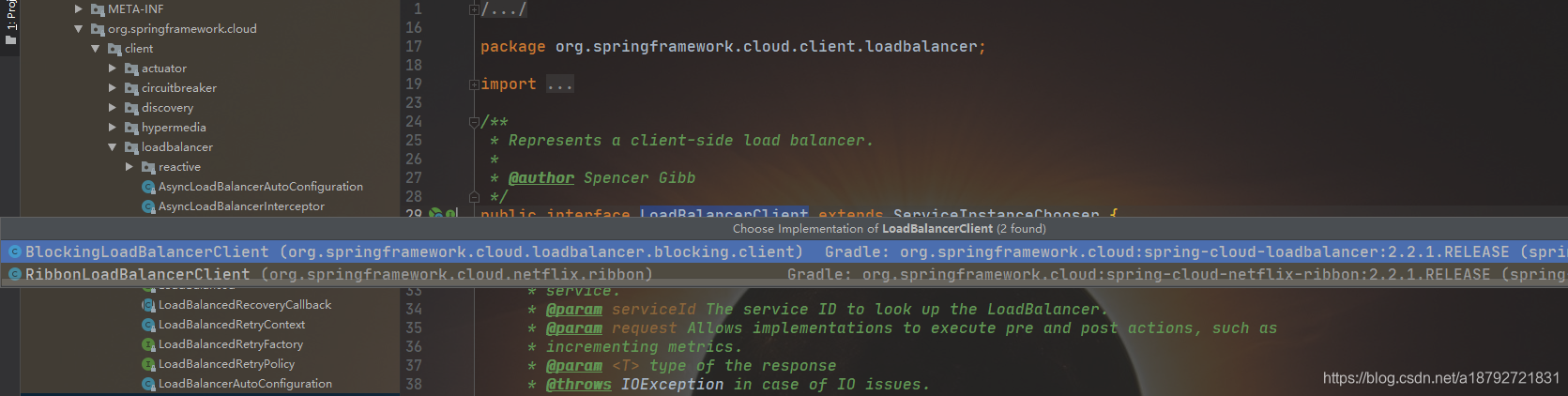

LoadBalancerClient是接口，有三个方法，有多个实现

我们主要看的就是RibbonLoadBalancerClient

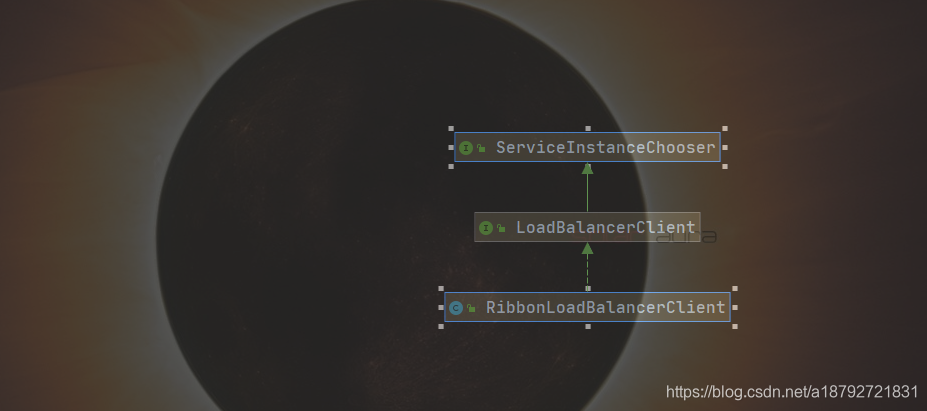

其关系图如下

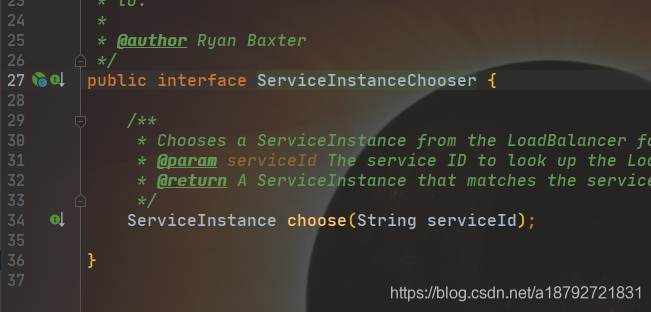

ServiceInstanceChooser接口只有一个方法。

那么RibbonLoadBalancerClient就实现了choose方法等

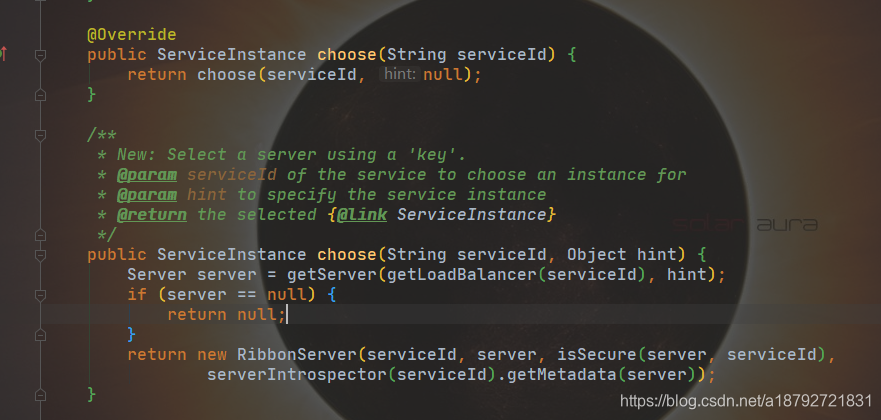

看下choose方法

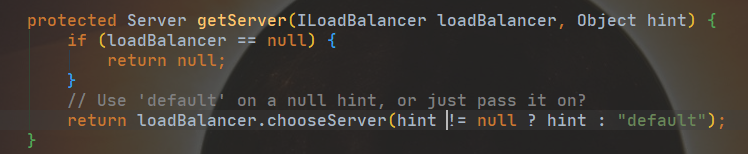

这里调用方法getServer方法

这里看到最终有ILoadBalancer的chooseServer去获取的。

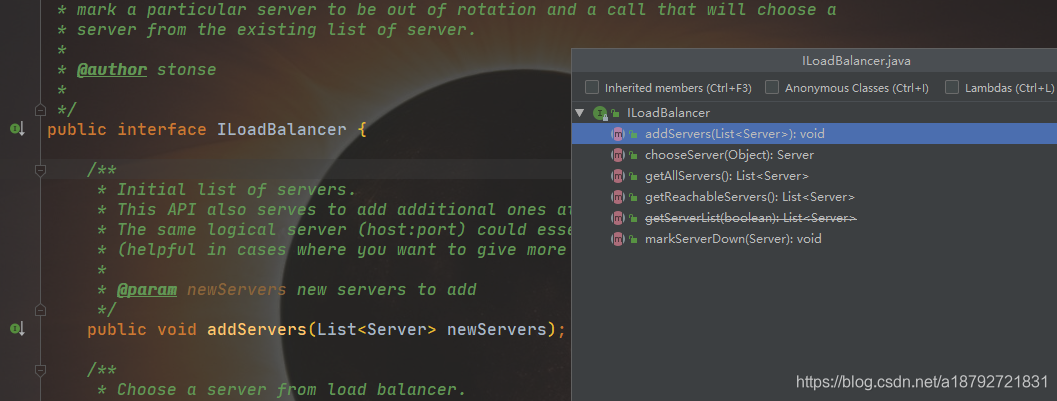

ILoadBalancer是一个接口，有5个方法(不包含计划删除的)

• addServers添加服务集合
• chooseServer根据key选择服务
• markServerDown标记某个服务下线
• getReachableServers获取可用的服务集合
• getAllServers获取所有的集合

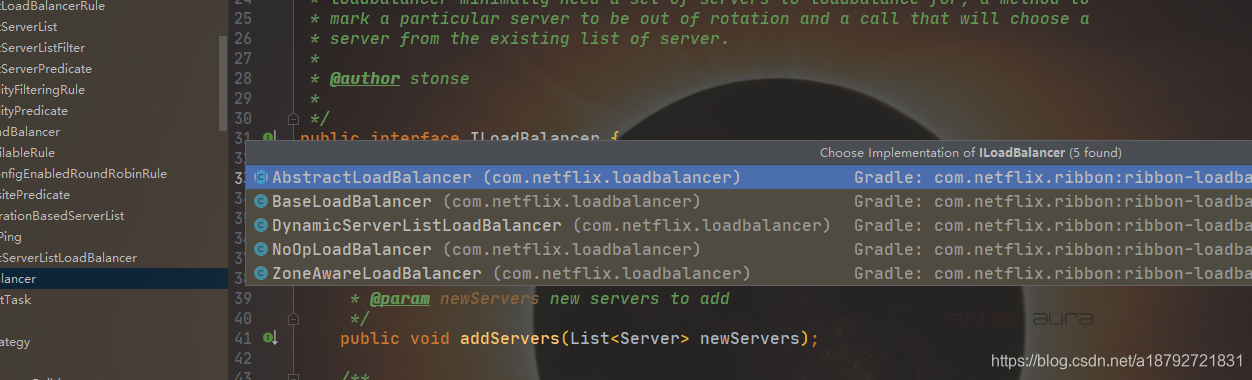

  ILoadBanlancer有多个实现类

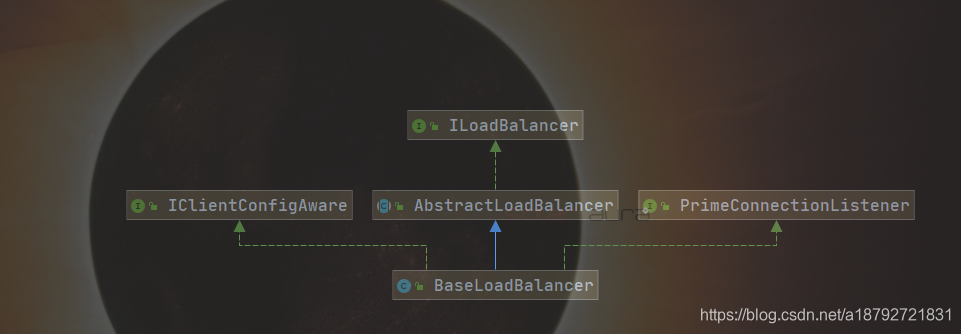

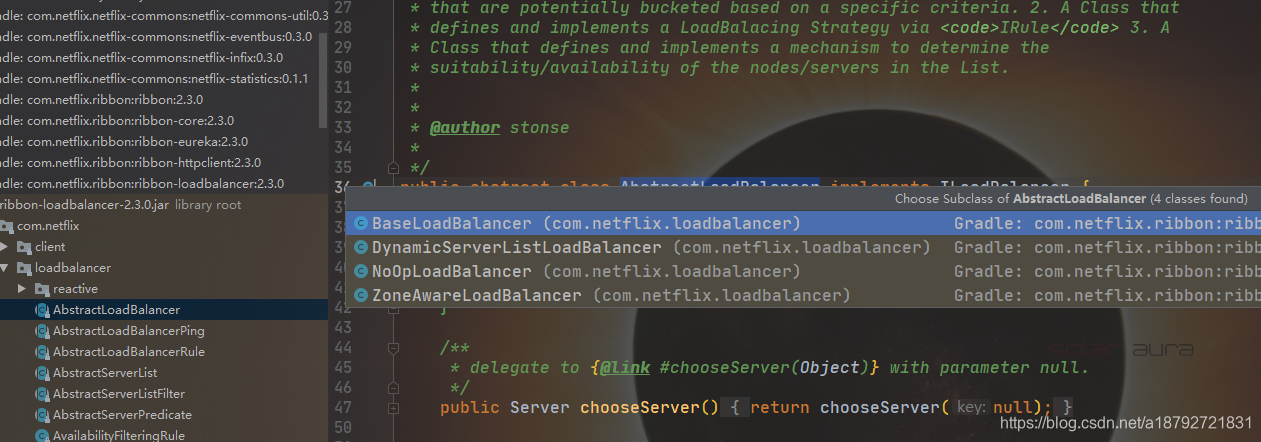

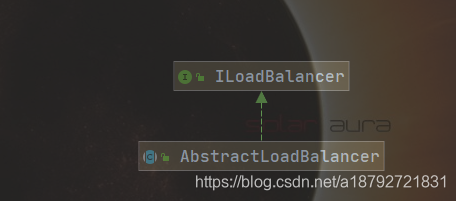

  AbstractLoadBalancer有四个实现类


2. BaseLoadBalancer

根据接口，其必然实现了ILoadBalancer的方法。

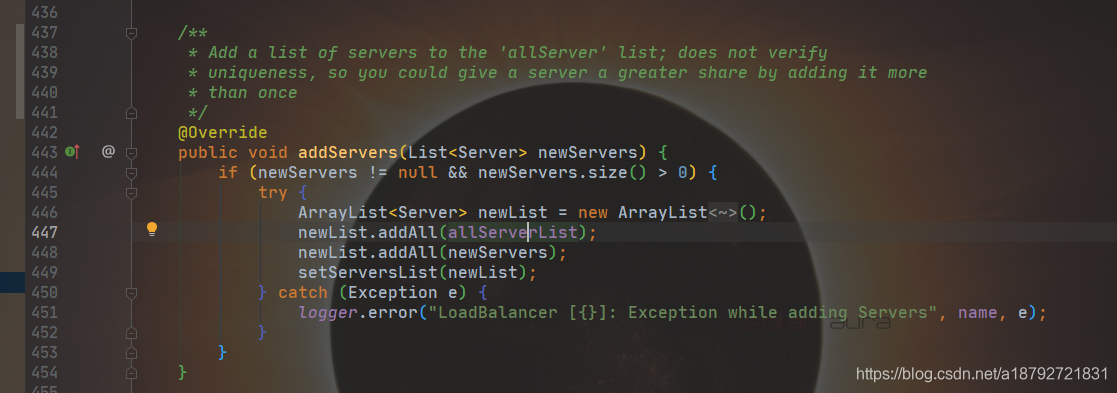

addServers

被放到了allServerList变量中

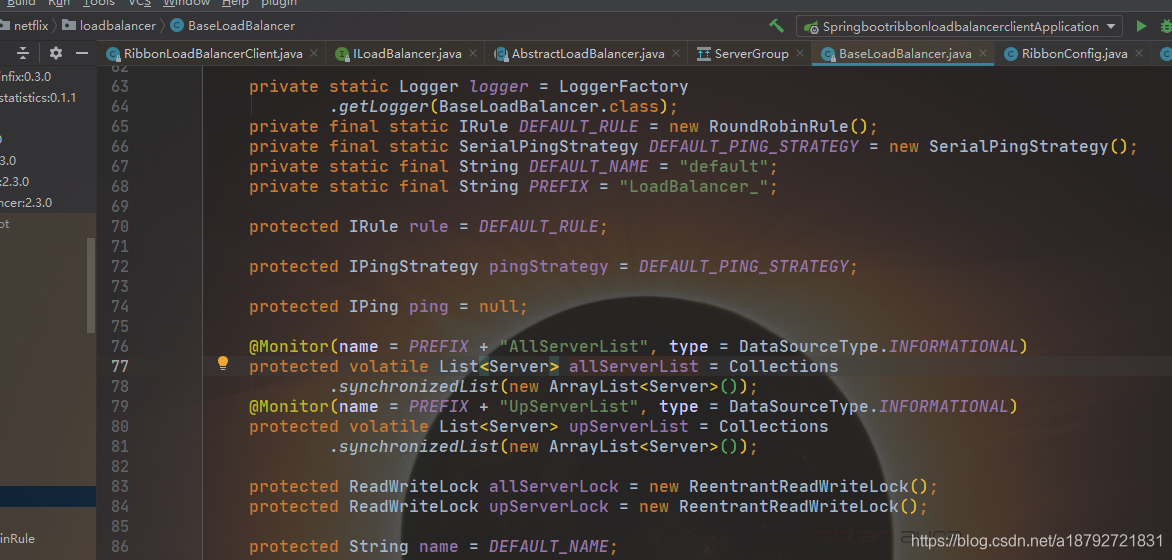

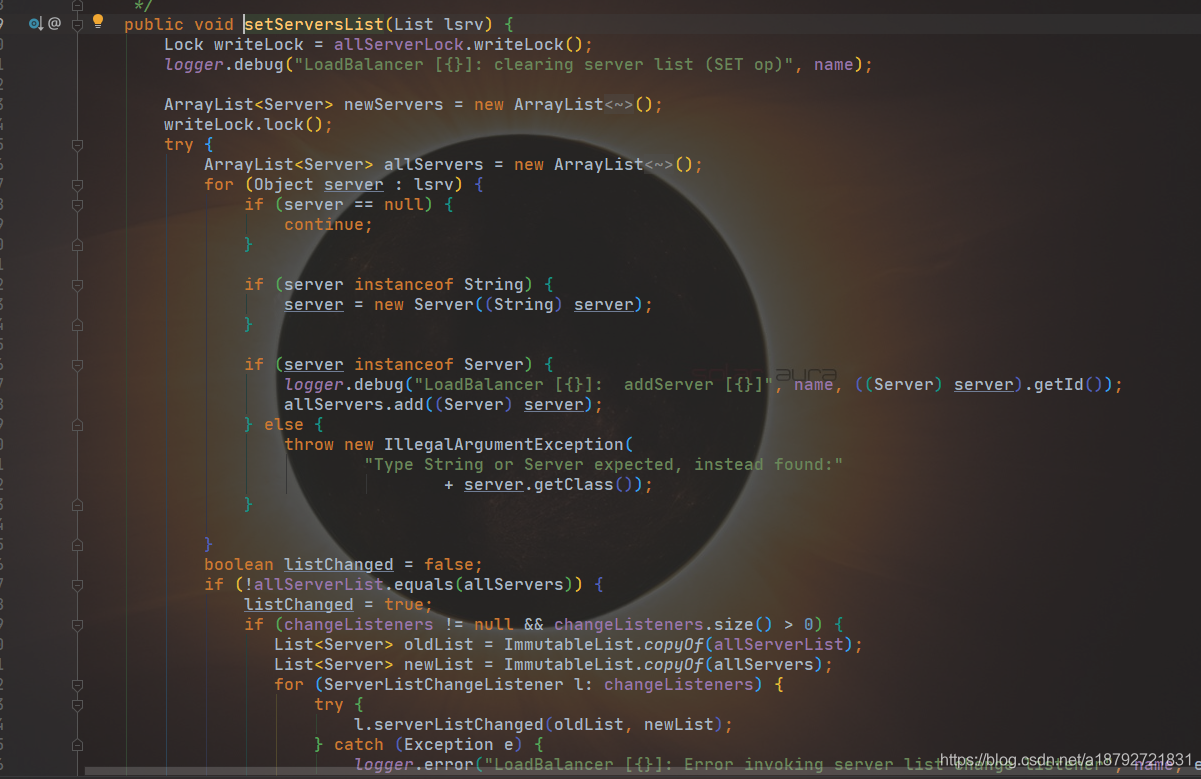

存在两个volatile修饰的列表，保证并发安全。还有对应的两个读写锁。。

使用锁进行更新。

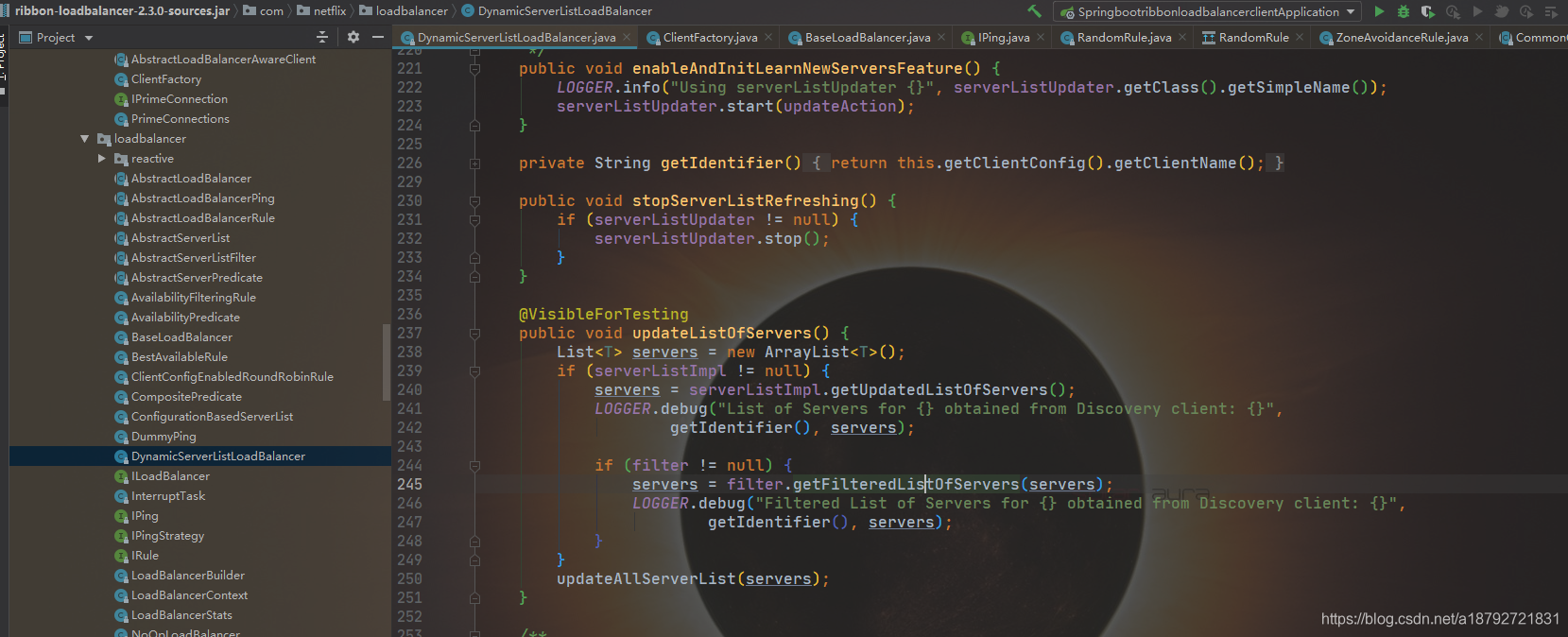

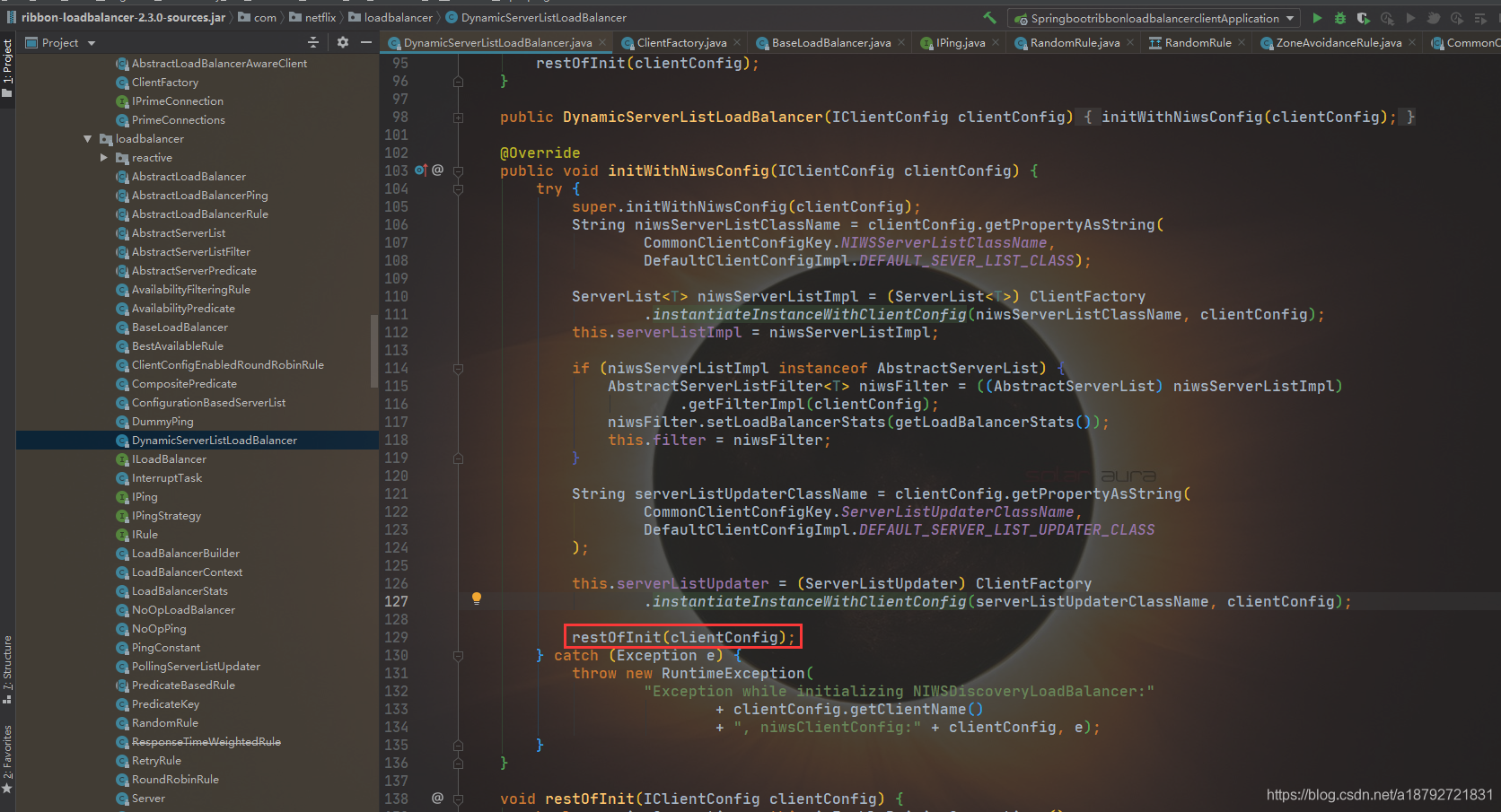

3. DynamicServerListLoadBalancer

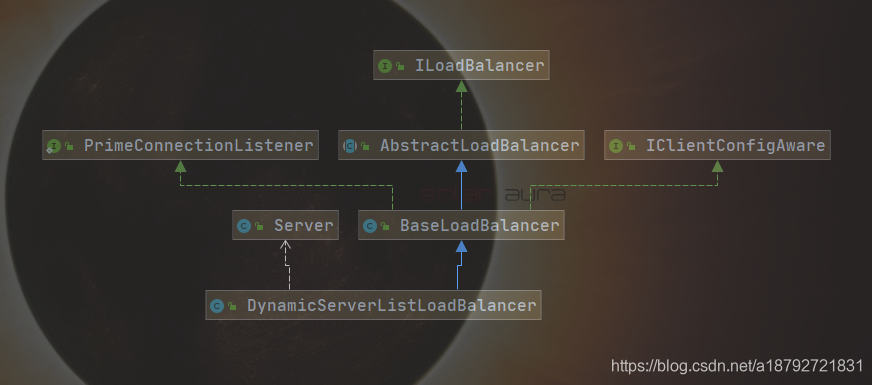

其关系如下

继承BaseLoadBalancer，聚合Server
DynamicServerListLoadBalancer需要配置IClientConfig、IRule、IPing、ServerList、ServerListFilter和ILoadBalancer.

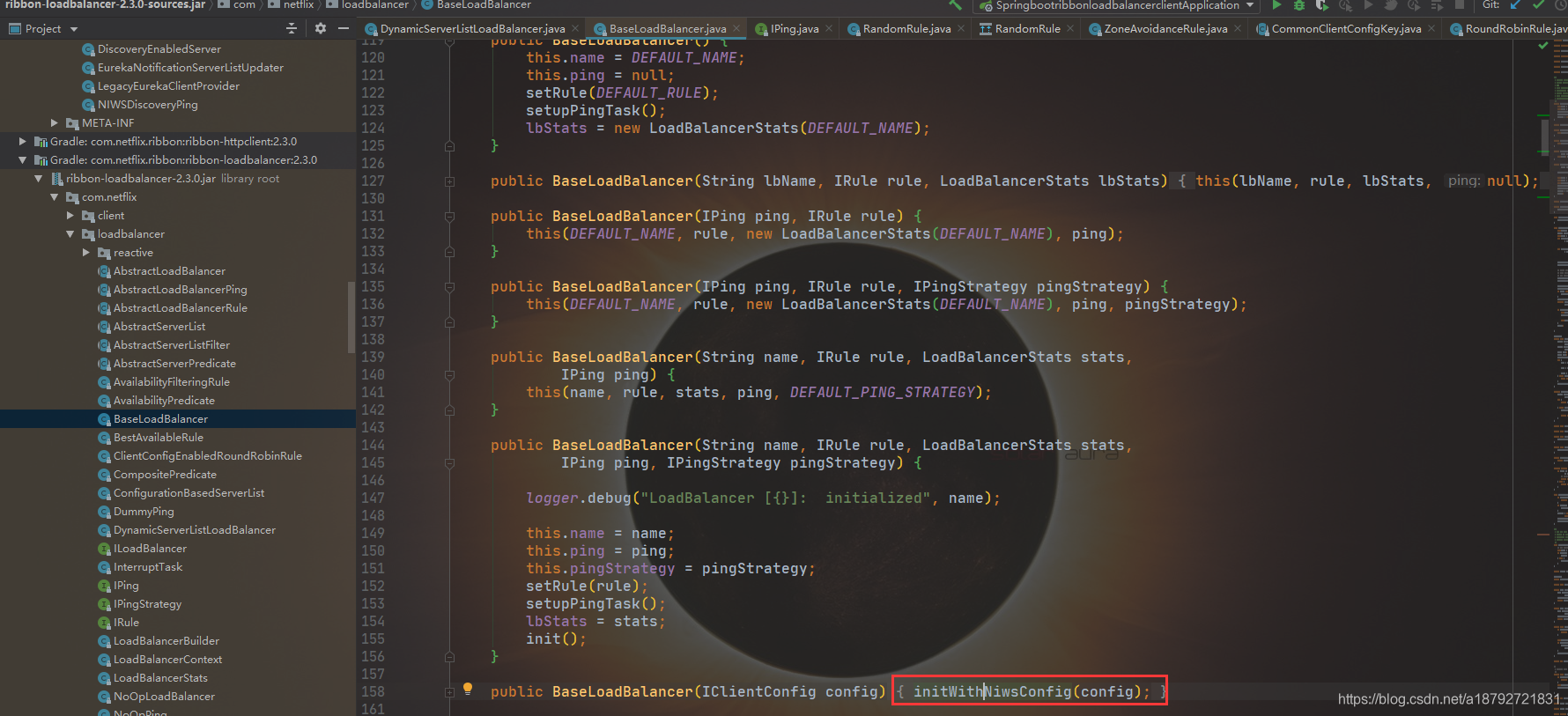

在BaseLoadBalancer中默认实现如下配置

• IClientConfig ribbonClientConfig：DefaultClientConfigImpl
• IRule ribbonRule:RoundRobinRule
• IPing ribbonPing:DummyPing
• ServerList ribbonServerList:ConfigurationBasedServerList。
• ServerListFilter ribbonServerListFilter:ZonePreferenceServerListFilter。
• ILoadBalancer ribbonLoadBalancer:ZoneAwareLoadBalancer。
• IClientConfig 用于配置负载均衡的客户端，IClientConfig 的默认实现类为 DefaultClient-
  ConfigImpl。

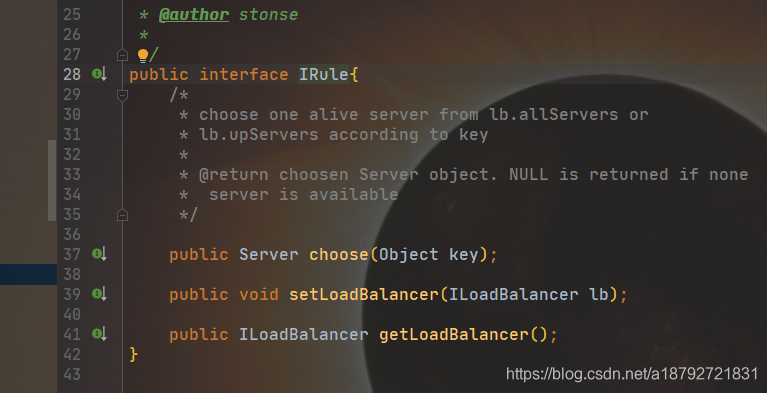

4. IRule

IRule 用于配置负载均衡的策略，IRule有3个方法，其中choose(）是根据key来获取 server实例的，setLoadBalancer和getLoadBalancer是用来设置和获取ILoadBalancer的

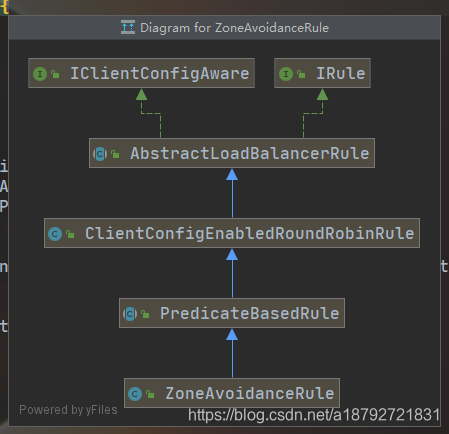

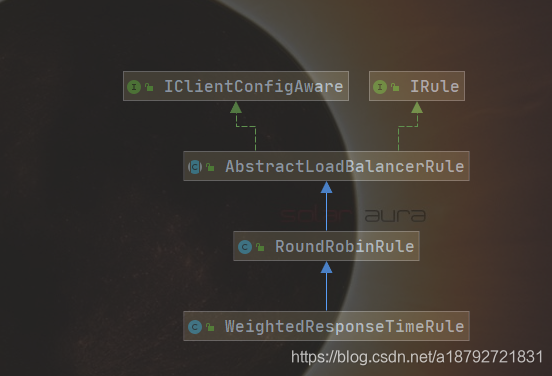

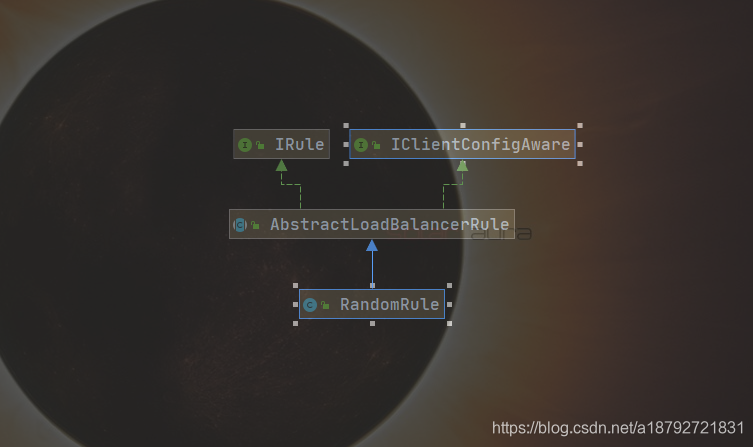

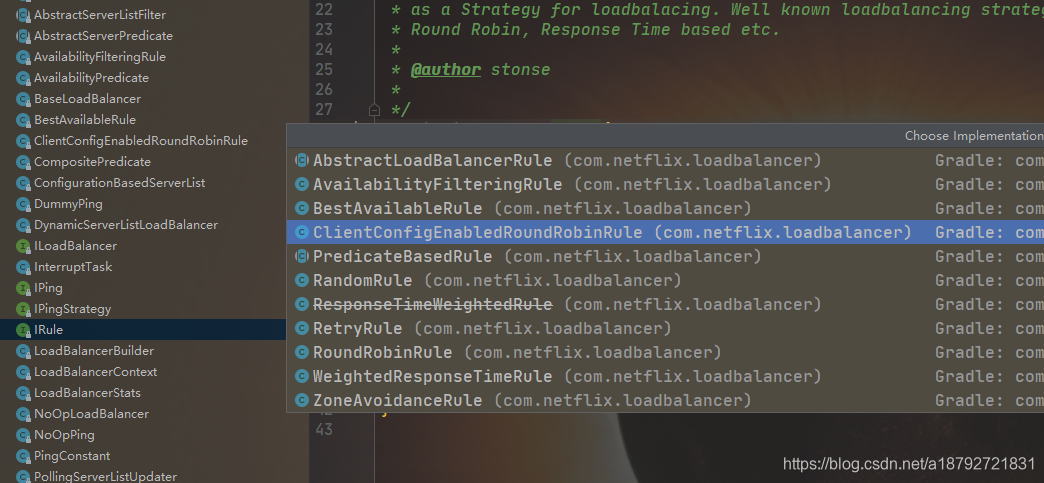

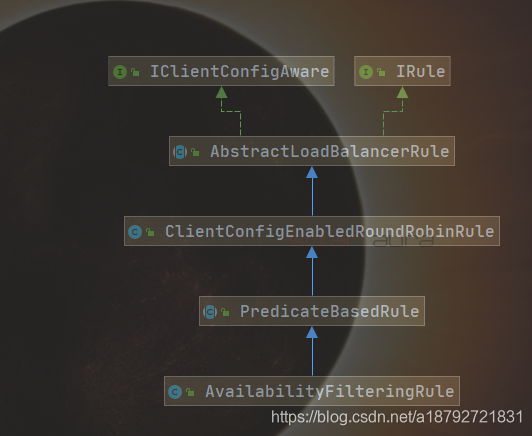

其实现较多。

• BestAvailableRule：选择最小请求数。
• ClientConfigEnabledRoundRobinRule：轮询。
• RandomRule：随机选择一个 server。
• RoundRobinRule：轮询选择server。
• RetryRule：根据轮询的方式重试。
• WeightedResponseTimeRule：根据响应时间去分配一个 weight，weight越低，被选择的可能性就越低。
• ZoneAvoidanceRule：根据 server 的zone区域和可用性来轮询选择。

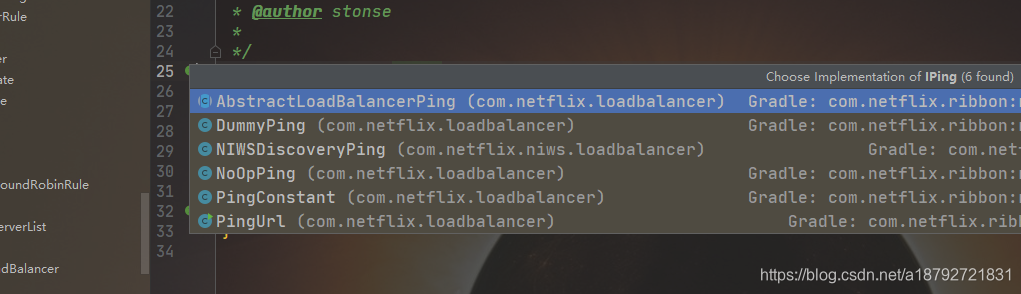

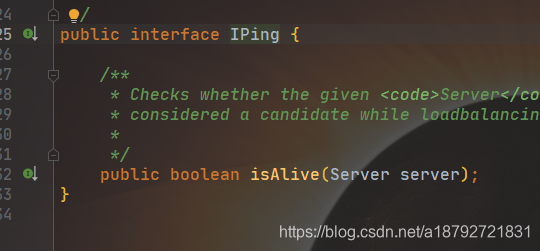

5. IPing

• PingUrl：真实地去ping 某个Url，判断其是否可用。
• PingConstant：固定返回某服务是否可用，默认返回true，即可用。
• NoOpPing：不去 ping，直接返回true，即可用。
• DummyPing：直接返回true，并实现了 initWithNiwsConfig方法。
• NIWSDiscoveryPing：根据 DiscoveryEnabledServer 的 InstanceInfo 的 InstanceStatus去判断，如果为InstanceStatus.UP，则可用，否则不可用。

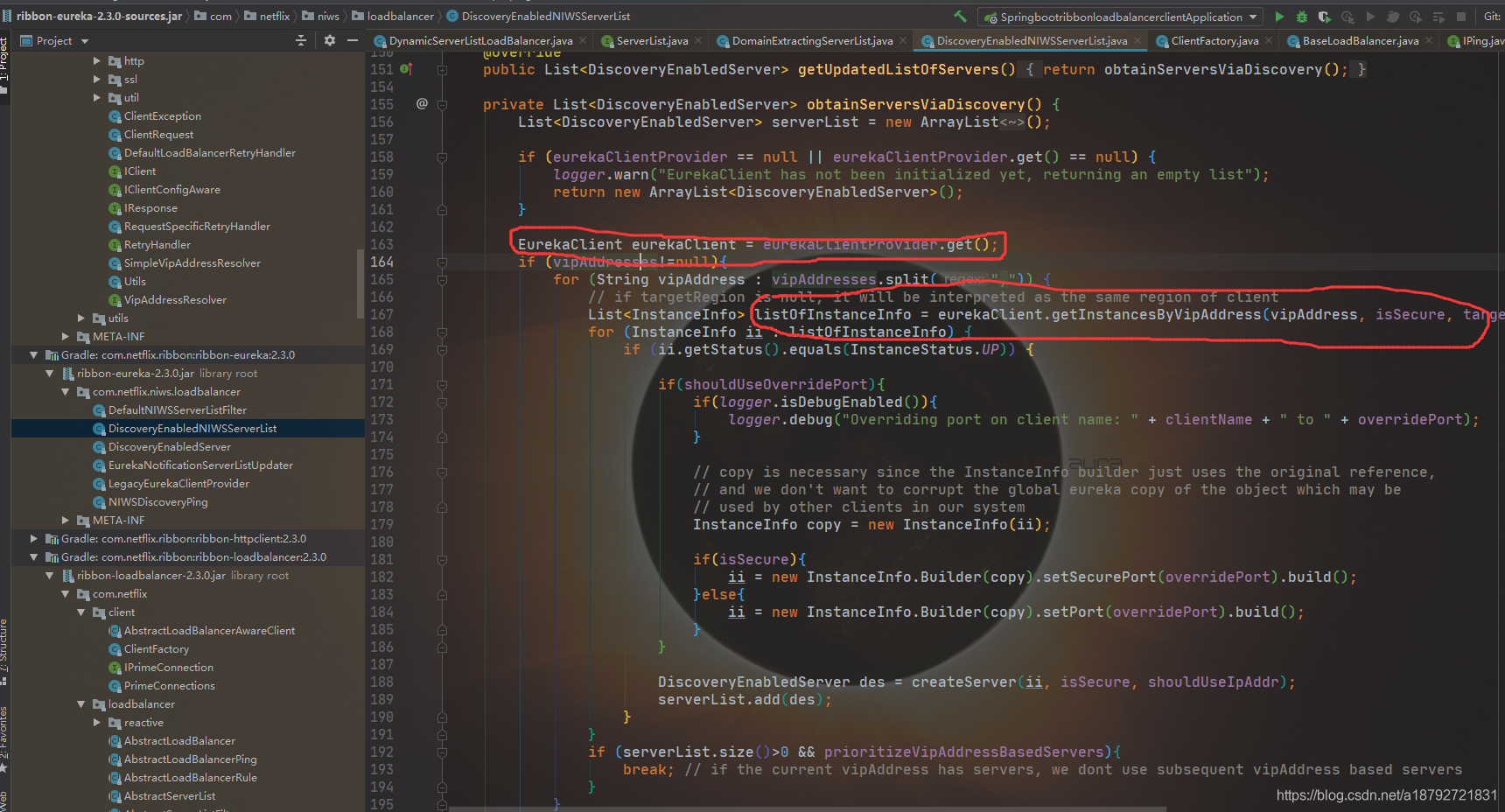

6. DynamicServerListLoadBalancer与Eureka

EurekaClient的实现类为 DiscoveryClient，在上一章已经分析了。DiscoveryClient 具有服
务注册、获取服务注册列表等功能。
由此可见，负载均衡器是从 Eureka Client 获取服务列表信息的，并根据IRule的策略去路
由，根据IPing 去判断服务的可用性。

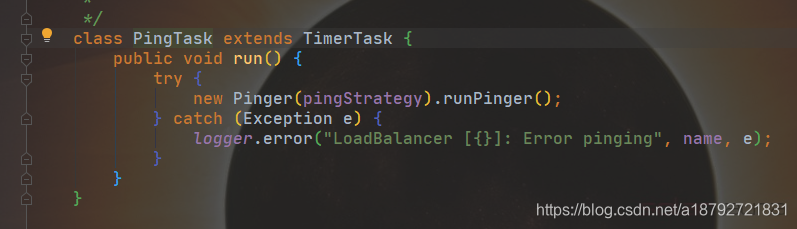

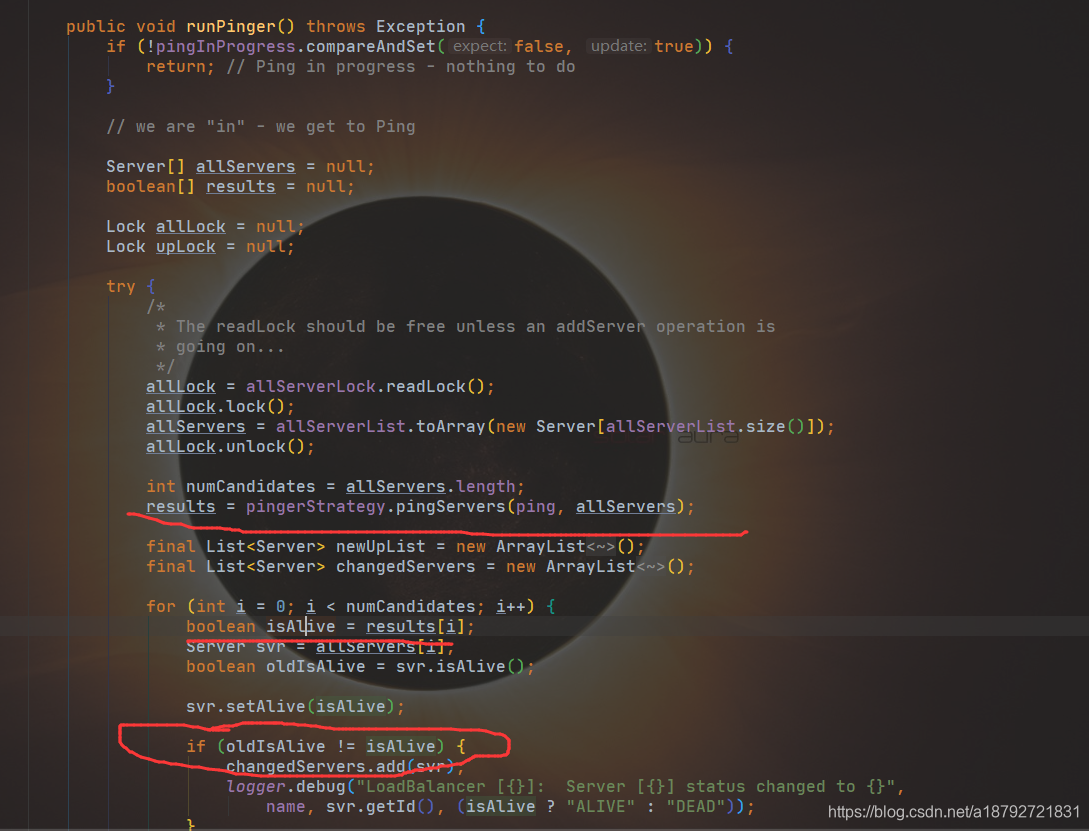

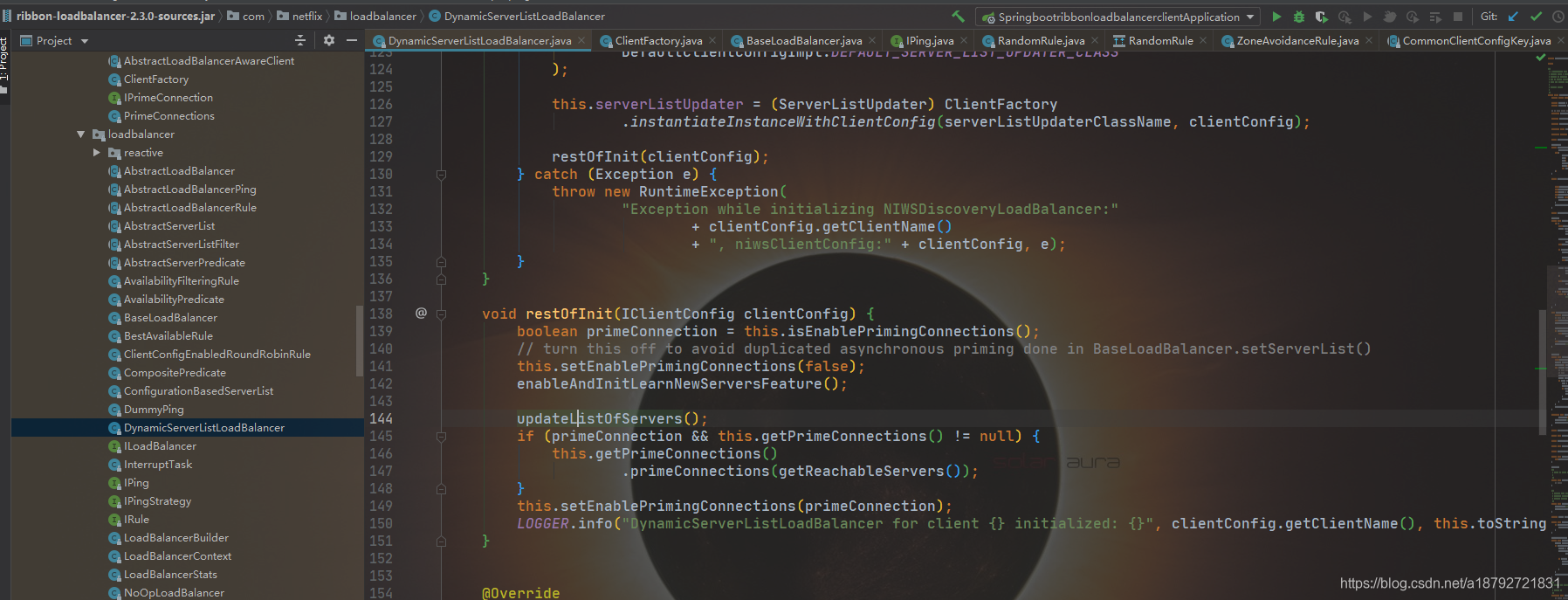

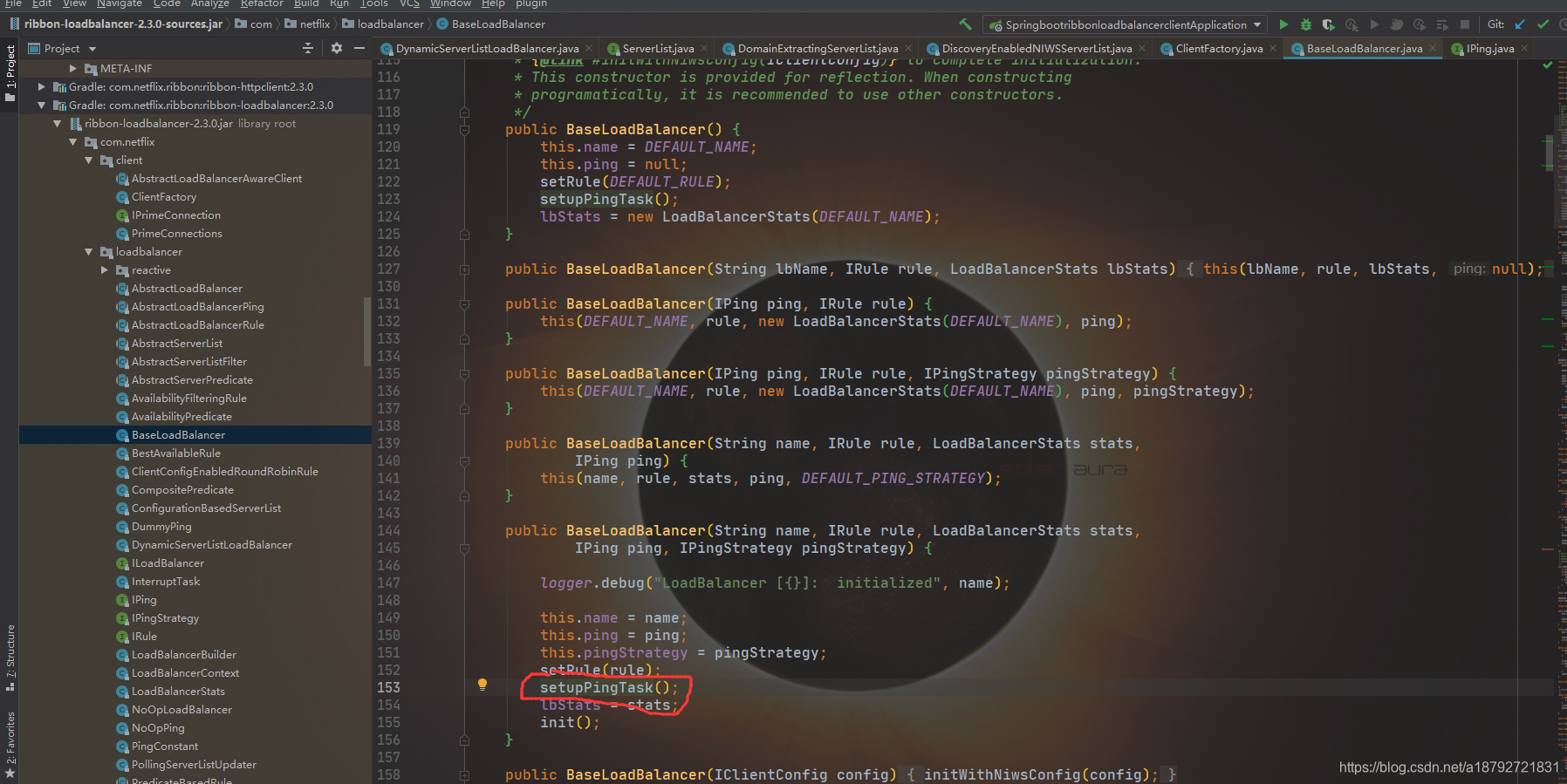

7. Ribbon更新数据的时间

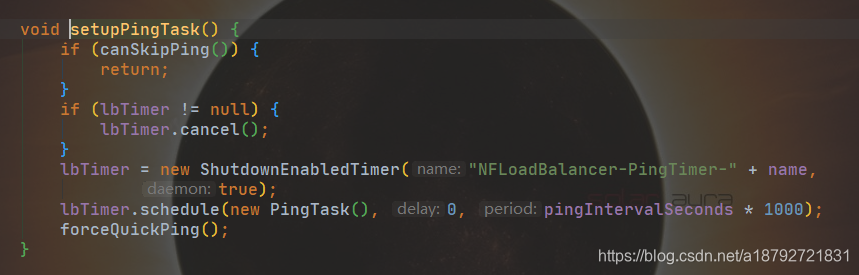

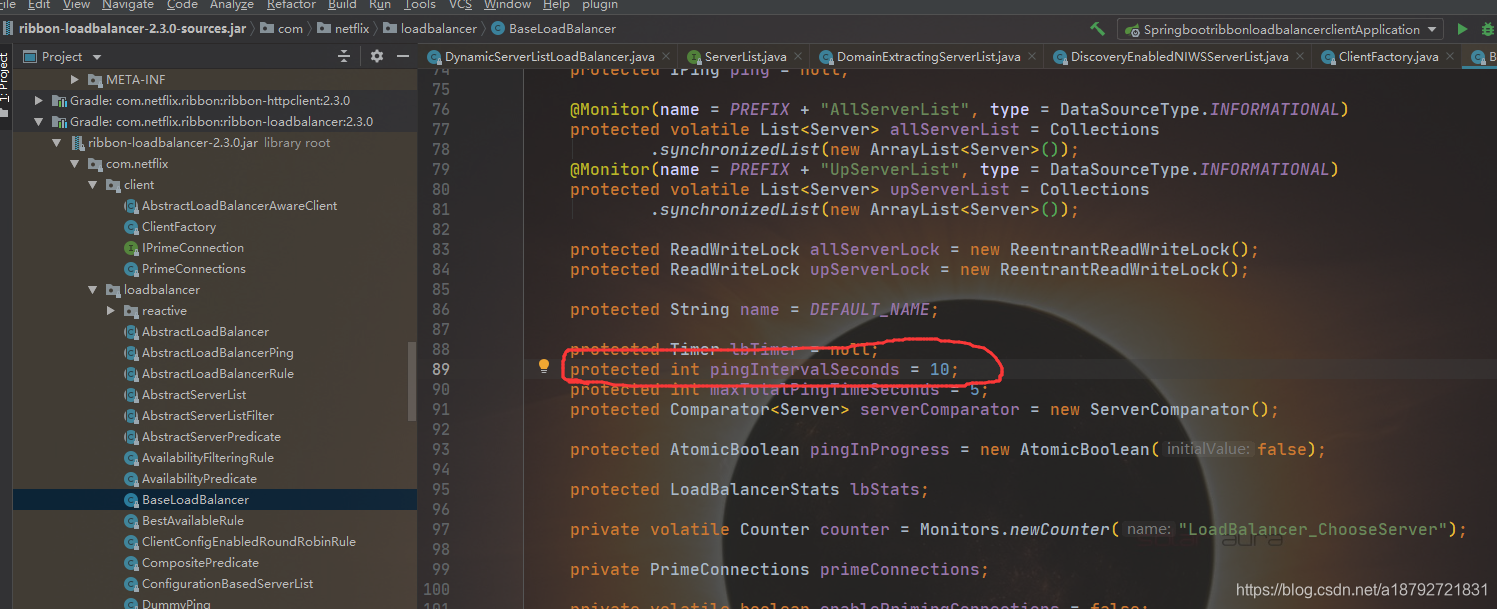

10秒中检测一次


由此可见，LoadBalancerClient是在初始化时向Eureka获取服务注册列表信息，并且每10秒向 EurekaClient发送“ping”，来判断服务的可用性。如果服务的可用性发生了改变或者服数量和之前的不一致，则更新或者重新拉取。LoadBalancerClient有了这些服务注册列表信息就可以根据具体的IRule的策略来进行负载均衡。

8. @LoadBalancer

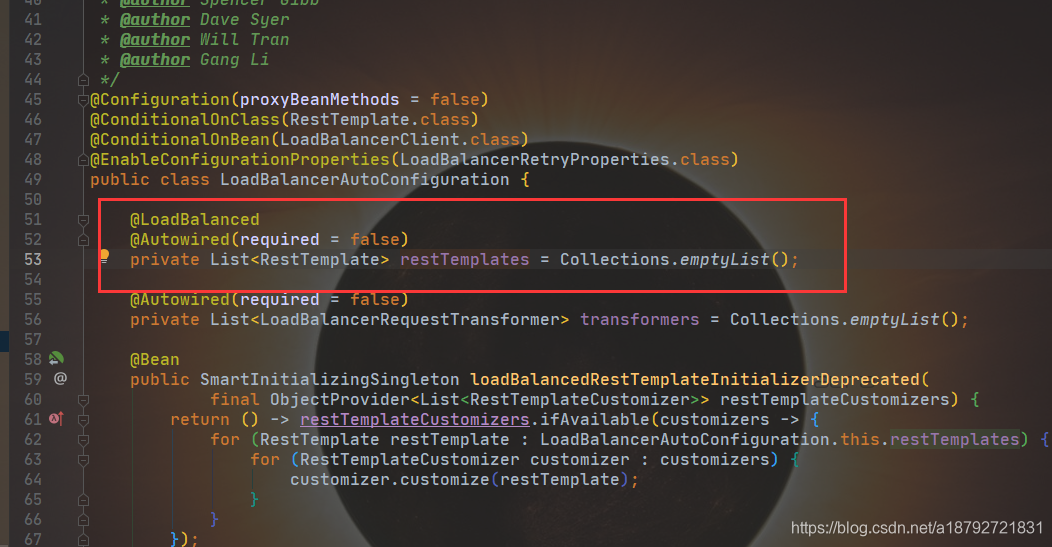

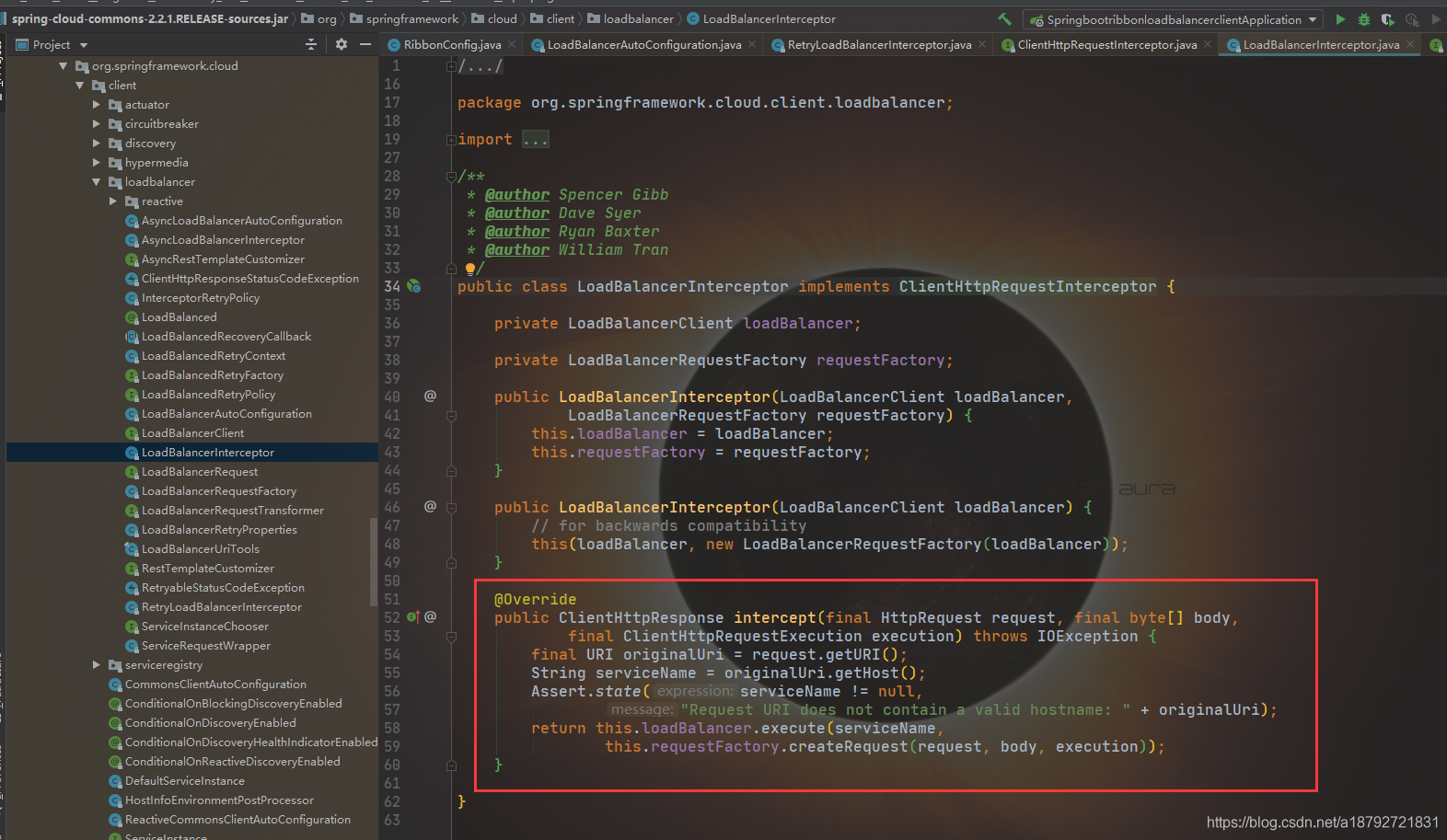

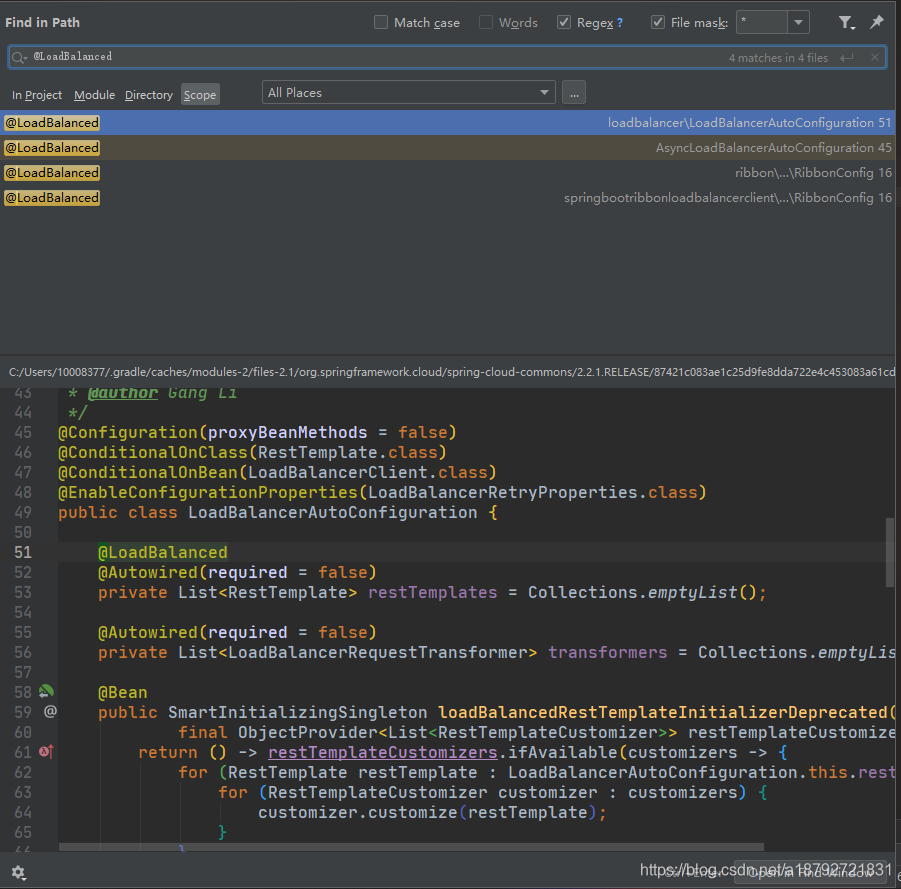

在 LoadBalancerAutoConfiguration 类中，首先维护了一个被@LoadBalanced修饰的RestTemplate对象的 List。在初始化的过程中，通过调用 customizer.customize(restTemplate)方法来给 RestTemplate 增加拦截器 LoadBalancerInterceptor。LoadBalancerInterceptor 用于实时拦截，在LoadBalancerInterceptor 中实现了负载均衡的方法。LoadBalancerInterceptor 类的拦截方法的代码如下：

综上所述，Ribbon 的负载均衡主要是通过LoadBalancerClient来实现的，而LoadBalancer-Client 具体交给了 ILoadBalancer来处理，ILoadBalancer通过配置IRule、IPing等，向 EurekaClient获取注册列表的信息，默认每10秒向EurckaClient发送一次“ping”，进而检查是否需要更新服务的注册列表信息。最后，在得到服务注册列表信息后，ILoadBalancer根据 IRule 的策略进行负载均衡。
而 RestTemplate 加上@LoadBalance 注解后，在远程调度时能够负载均衡，主要是维护了一个被@LoadBalance 注解的 RestTemplate列表，并给该列表中的RestTemplate对象添加了拦截器。在拦截器的方法中，将远程调度方法交给了 Ribbon 的负载均衡器 LoadBalancerClient去处理，从而达到了负载均衡的目的。
