介绍

Redo Log 记录了事务操作的变化。当事务发生回滚时，会记录到Undo Log 中。

Undo Log 是单个事务所匹配的撤销日志记录的集合。Undo Log 包含事务版本号和修改前的记录，应用于 MVCC.

当用于读取一行记录时，如果该记录已经被其他事务占用，那么当前事务可以通过Undo Log 读取之前的行版本信息，因为没有事务需要对旧数据进行修改操作，所以也不需要加锁，以此实现非锁定读取。

Undo Log 的 Purge

当事务提交时，InnoDB不会立即删除 Undo Log ，其他事务读取的是开启事务时最新提交的行版本信息，只要该事物不结束，就不能删除该行版本。

但是，事务提交时会放入待清理的链表，由 Purge 线程判断是否有其他事务在使用 undo 段中的上一个事务之前的版本，并决定是否可以清理 Undo Log 的日志文件。

两种 Undo Log

在事务执行过程中会产生两种 Undo Log

insert 的 Undo Log: insert 是不需要 Purge 线程的，只要事务提交了，就可以丢掉回滚记录。
update 的 Undo Log记录(delete也包含)：delete实际上不会执行删除操作，而是将delete 对象打上 delete flag 标记，最终的delete操作是由Purge线程完成的。

update Undo Log 分为两种情况，判断update 的列是否为主键：

如果不是主键的列，则在 Undo Log 中直接反向记录是如何 update 的，update 是直接进行的。

如果是主键列，则 update 分两步执行，先删除旧的行，在插入新的数据。

Undo Log 的格式

Undo Log 的格式有以下4种：

TRX_UNDO_INSERT_REC: 记录插入时的Undo Log 类型，只记录了表ID及主键信息。在回滚时，只需要通过主键在原 B+ 树中找到对应的记录进行删除。
TRX_UNDO_UPD_EXIST_REC:更新一条存在记录的 Undo Log，会记录表ID、主键、每个被更新的列的原始值和新值。在恢复时，根据主键信息修改成原来的值。
TRX_UNDO_UPD_DEL_REC:更新一条已经打了删除标志记录的 Undo Log类型，与 TRX_UNDO_UPD_EXIST_REC 相似。
TRX_UNDO_DEL_MARK_REC:在删除记录时，对记录打删除标志的Undo Log 类型，只记录了表ID及主键信息，用来在回滚或Purge时找到对应的记录。

回滚

在 Mysql 启动过程中会进行如下步骤：

恢复Redo Log
在Undo Log 中，将回滚段的 undo 扫描出来并缓存
依次处理每个 undo 段，根据 undo 段的状态决定后面的措施
根据TRX_UNDO_TRX_NO按照从大到小的顺序排序
执行与回滚相关的操作

配置

innodb_rollback_segments 参数配置回滚段的数量，范围[1,128]

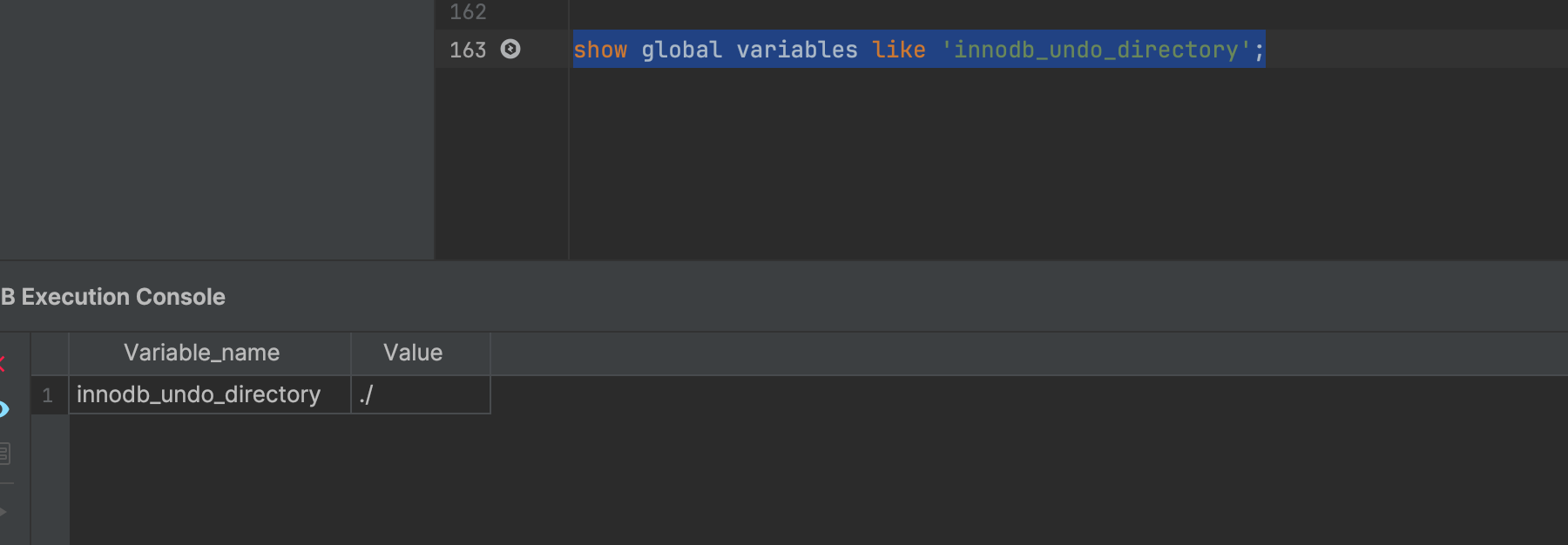

innodb_undo_directory参数指定 Undo 表空间所在的目录，默认为数据目录。

innodb_max_undo_log_size参数表示每个 Undo Log对应的日志文件的最大值。

innodb_undo_tablespaces参数表示 InnoDB使用的 Undo 表空间的数量，从 mysql 8.0.14 开始，该参数不能配置，未来移除该参数。

当启用innodb_undo_log_truncate参数时，如果超过 innodb_max_undo_log_size参数配置的值，那么Undo 表空间将被标为截断，只有独立的 Undo 表空间可以被截断，在system表空间中的 Undo Log 不可以被截断。如果配置为 ON，并且配置了两个或者两个以上的Undo 表空间数据文件，当某个日志文件的大小超过设置的最大值之后，就会自动收缩表空间数据文件。

innodb_undo_tablespaces参数的值必须大于或等于2才能设置innodb_undo_log_truncate为 ON。

innodb_purge_rseg_truncate_frequency参数指定 Purge 操作被唤醒多少次之后才释放回滚段。当Undo 表空间中的回滚段被释放时，Undo 表空间才会被截断。因此如果innodb_purge_rseg_truncate_frequency参数设置的越小，Undo 表空间被尝试截断的频率越高。

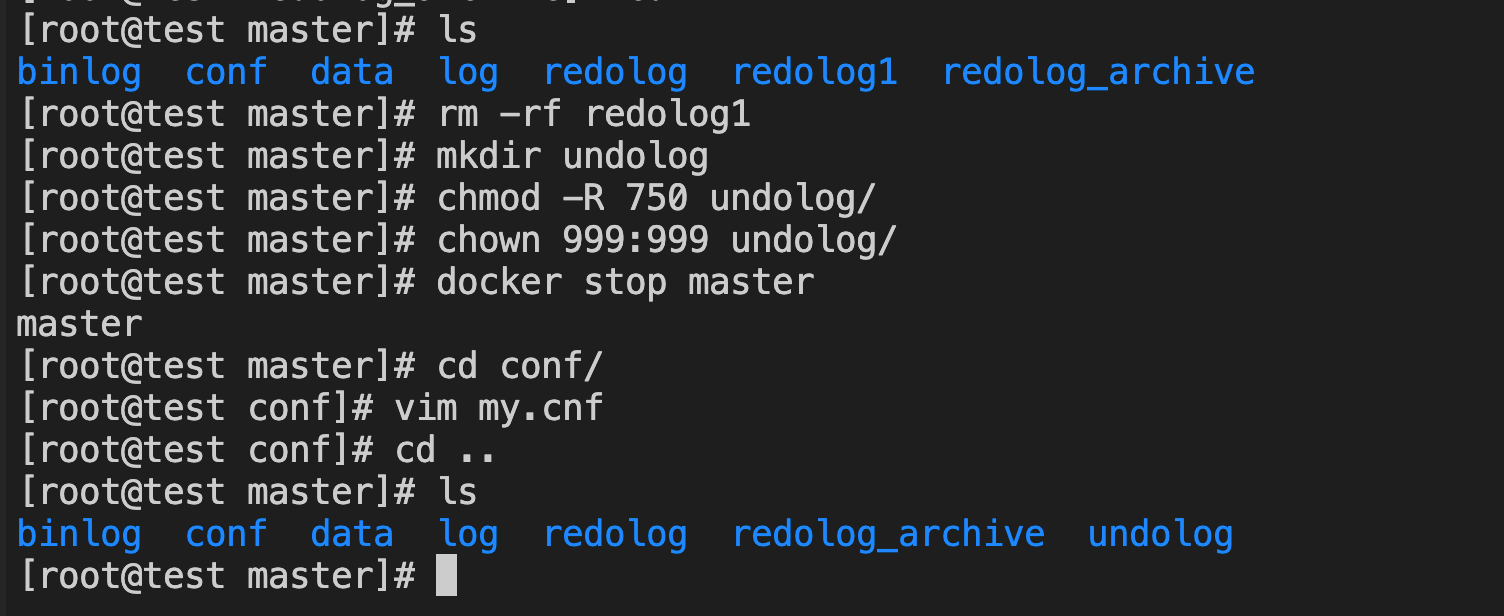

在目录下新建 undolog目录，并设置权限

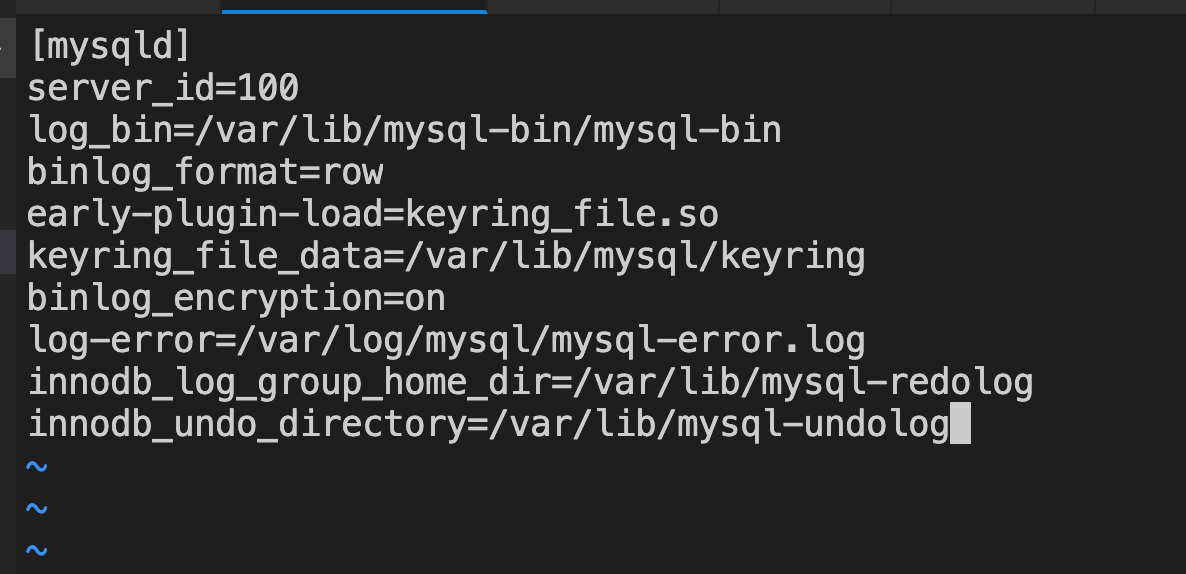

在配置文件中加入innodb_undo_directory=/var/lib/mysql-undolog配置

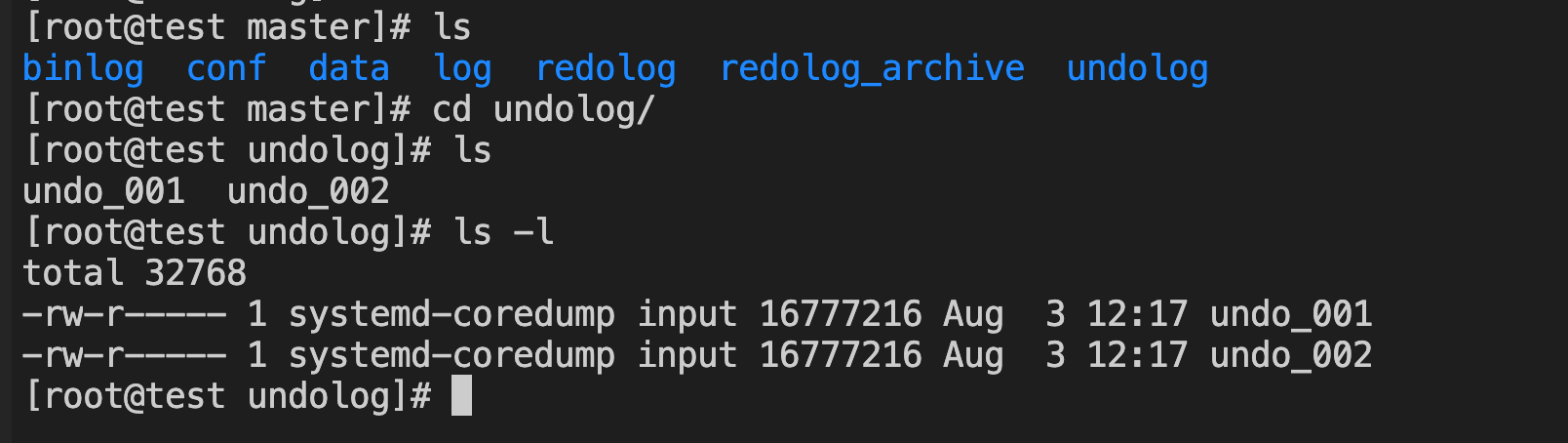

使用如下命令挂载并启动

docker run \
--name master \
-e MYSQL_ROOT_PASSWORD=master \
-v /data/mysql/master/log:/var/log/mysql \
-v /data/mysql/master/data:/var/lib/mysql \
-v /data/mysql/master/conf:/etc/mysql/conf.d \
-v /data/mysql/master/binlog:/var/lib/mysql-bin \
-v /data/mysql/master/redolog:/var/lib/mysql-redolog \
-v /data/mysql/master/undolog:/var/lib/mysql-undolog \
-v /data/mysql/master/redolog_archive:/var/lib/mysql-redolog-archive \
-p 3106:3306 \
-d \
mysql:8.0
