状态模式

  • 1.什么是状态模式
  • 2.核心思想
  • 3.角色
  • 4.例子
    • 4.1 项目结构
      • 4.2抽象的状态
      • 4.3具体的状态
      • 4.4 抽象的事物
      • 4.5 具体的事物
      • 4.6使用者
      • 4.7 结果
  • 5.扩展
    • 5.1项目结构
      • 5.2 抽象的中介者
      • 5.3 具体的中介者
      • 5.4 使用者
      • 5.5 结果
  • 6.总结

23种设计模式

1.什么是状态模式

对于一个事物，不同的状态下有不同的操作，那么需要知道事物的操作时，需要先判断事物的状态，然后调用事物的操作。
举一个通俗的例子：人在1天里有不同事情需要做，如果把每一个小时作为1个状态，那么人在1天里有24个状态，每个状态的操作都不同。
通常的做法是，首先判断现在是什么时间，从而获取到这个人现在的状态是什么，然后执行相应的方法。那么24个状态需要25个if分支判断（包含一个其他）。
当状态更多时，需要更多的分支。
为了解决因为状态多而判断分支多的问题，状态模式可以避免这种情况。

2.核心思想

首先，对于不同的状态，我们抽象一个状态的接口，这里定义了每一个状态都必须执行的方法。
然后每一种状态都是一个类，实现抽象的状态，并且自定义自己的操作。
然后改变不同的子类去执行抽象类中定义的方法，这样就实现了不同的状态之间的切换但不需要使用判断分支。
依赖于状态的操作
我们定义了状态的接口，然后定义了许多的实际的状态。切换的状态不同，执行的操作也不同。
委托
实际上我们并需要调用状态的方法，我们的目的是调用事物的方法，只是因为状态的不同，事物执行的操作不同。
所以，在事物的操作里面对于抽象的状态做一个委托，根据当前事物持有的实际的状态，调用实际的状态的方法。

3.角色

抽象的状态：定义事物在所有的状态下都有的方法
实际的状态：不同状态下不同的操作
抽象的事物：定义事物的状态的切换以及执行抽象状态方法的方法
实际的事物：实现方法，委托。

4.例子

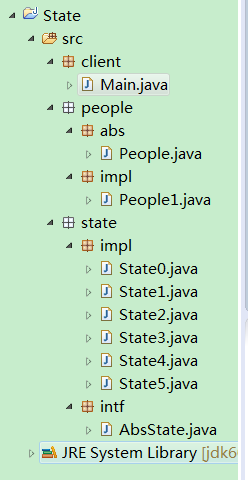

4.1 项目结构

在这里插入图片描述

4.2抽象的状态

1
2
3
4
5
6
7

package state.intf;

public interface AbsState {

	public void sayState();

}

4.3具体的状态

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92

package state.impl;

import state.intf.AbsState;

public class State0 implements AbsState{

	@Override
	public void sayState() {
		System.out.println(this.getClass().getName());
	}

}




package state.impl;

import state.intf.AbsState;

public class State1 implements AbsState{

	@Override
	public void sayState() {
		System.out.println(this.getClass().getName());
	}

}




package state.impl;

import state.intf.AbsState;

public class State2 implements AbsState{

	@Override
	public void sayState() {
		System.out.println(this.getClass().getName());
	}

}




package state.impl;

import state.intf.AbsState;

public class State3 implements AbsState{

	@Override
	public void sayState() {
		System.out.println(this.getClass().getName());
	}

}




package state.impl;

import state.intf.AbsState;

public class State4 implements AbsState{

	@Override
	public void sayState() {
		System.out.println(this.getClass().getName());
	}

}




package state.impl;

import state.intf.AbsState;

public class State5 implements AbsState{

	@Override
	public void sayState() {
		System.out.println(this.getClass().getName());
	}

}

4.4 抽象的事物

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

package people.abs;

import state.intf.AbsState;

public abstract class People {

	protected String name;

	protected String message;

	protected AbsState absState;

	public void changeState(AbsState absState){
		this.absState = absState;
	}

	protected void sayState(){
		this.absState.sayState();
	}

	protected String getName() {
		return name;
	}

	protected void setName(String name) {
		this.name = name;
	}

	protected String getMessage() {
		return message;
	}

	protected void setMessage(String message) {
		this.message = message;
	}

}

4.5 具体的事物

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

package people.impl;

import people.abs.People;

public class People1 extends People{

	public void sayState(){
		System.out.println(getName());
		this.absState.sayState();
		System.out.println(getMessage());
	}

	public String getName() {
		return super.name;
	}

	public void setName(String name) {
		super.name = name;
	}

	public String getMessage() {
		return message;
	}

	public void setMessage(String message) {
		this.message = message;
	}

}

4.6使用者

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

package client;

import java.util.ArrayList;
import java.util.List;

import people.impl.People1;
import state.impl.State0;
import state.impl.State1;
import state.impl.State2;
import state.impl.State3;
import state.impl.State4;
import state.impl.State5;
import state.intf.AbsState;

public class Main {

	public static void main(String[] args) {

		System.out.println("create a people");
		People1 people1 = new People1();
		people1.setName("lili");
		people1.setMessage("hello");
		System.out.println("people init over");
		System.out.println(people1.getName());
		System.out.println(people1.getMessage());

		System.out.println("init states");
		List<AbsState> states = new ArrayList<AbsState>();
		states.add(new State0());
		states.add(new State1());
		states.add(new State2());
		states.add(new State3());
		states.add(new State4());
		states.add(new State5());
		for(AbsState state : states){
			state.sayState();
		}
		System.out.println("states over");

		System.out.println("now let us 60 times");
		for(int i = 0;i < 60;i++){
			System.out.println("******"+i+"******");
			people1.changeState(states.get(i%6));
			people1.sayState();
			System.out.println("************");
		}
	}

}

4.7 结果

↓

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313

create a people
people init over
lili
hello
init states
state.impl.State0
state.impl.State1
state.impl.State2
state.impl.State3
state.impl.State4
state.impl.State5
states over
now let us 60 times
******0******
lili
state.impl.State0
hello
************
******1******
lili
state.impl.State1
hello
************
******2******
lili
state.impl.State2
hello
************
******3******
lili
state.impl.State3
hello
************
******4******
lili
state.impl.State4
hello
************
******5******
lili
state.impl.State5
hello
************
******6******
lili
state.impl.State0
hello
************
******7******
lili
state.impl.State1
hello
************
******8******
lili
state.impl.State2
hello
************
******9******
lili
state.impl.State3
hello
************
******10******
lili
state.impl.State4
hello
************
******11******
lili
state.impl.State5
hello
************
******12******
lili
state.impl.State0
hello
************
******13******
lili
state.impl.State1
hello
************
******14******
lili
state.impl.State2
hello
************
******15******
lili
state.impl.State3
hello
************
******16******
lili
state.impl.State4
hello
************
******17******
lili
state.impl.State5
hello
************
******18******
lili
state.impl.State0
hello
************
******19******
lili
state.impl.State1
hello
************
******20******
lili
state.impl.State2
hello
************
******21******
lili
state.impl.State3
hello
************
******22******
lili
state.impl.State4
hello
************
******23******
lili
state.impl.State5
hello
************
******24******
lili
state.impl.State0
hello
************
******25******
lili
state.impl.State1
hello
************
******26******
lili
state.impl.State2
hello
************
******27******
lili
state.impl.State3
hello
************
******28******
lili
state.impl.State4
hello
************
******29******
lili
state.impl.State5
hello
************
******30******
lili
state.impl.State0
hello
************
******31******
lili
state.impl.State1
hello
************
******32******
lili
state.impl.State2
hello
************
******33******
lili
state.impl.State3
hello
************
******34******
lili
state.impl.State4
hello
************
******35******
lili
state.impl.State5
hello
************
******36******
lili
state.impl.State0
hello
************
******37******
lili
state.impl.State1
hello
************
******38******
lili
state.impl.State2
hello
************
******39******
lili
state.impl.State3
hello
************
******40******
lili
state.impl.State4
hello
************
******41******
lili
state.impl.State5
hello
************
******42******
lili
state.impl.State0
hello
************
******43******
lili
state.impl.State1
hello
************
******44******
lili
state.impl.State2
hello
************
******45******
lili
state.impl.State3
hello
************
******46******
lili
state.impl.State4
hello
************
******47******
lili
state.impl.State5
hello
************
******48******
lili
state.impl.State0
hello
************
******49******
lili
state.impl.State1
hello
************
******50******
lili
state.impl.State2
hello
************
******51******
lili
state.impl.State3
hello
************
******52******
lili
state.impl.State4
hello
************
******53******
lili
state.impl.State5
hello
************
******54******
lili
state.impl.State0
hello
************
******55******
lili
state.impl.State1
hello
************
******56******
lili
state.impl.State2
hello
************
******57******
lili
state.impl.State3
hello
************
******58******
lili
state.impl.State4
hello
************
******59******
lili
state.impl.State5
hello
************

↑

5.扩展

在上面的例子中，使用者持有所有的状态，并且完成切换。
现在使用中介者（仲裁者）模式来解决。

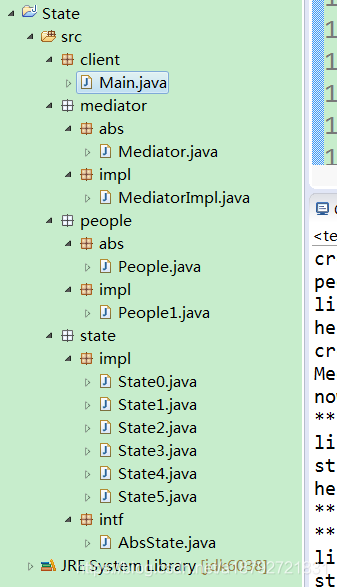

5.1项目结构

在这里插入图片描述

5.2 抽象的中介者

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

package mediator.abs;

import people.abs.People;

public abstract class Mediator {

	protected People people;

	protected abstract void changeState(int num);

	public Mediator(People people){
		this.people = people;
	}

	public void sayState(int num){
		changeState(num);
		people.sayState();
	}

}

5.3 具体的中介者

使用反射

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

package mediator.impl;

import people.abs.People;
import mediator.abs.Mediator;
import state.intf.AbsState;

public class MediatorImpl extends Mediator{

	public MediatorImpl(People people) {
		super(people);
	}

	@Override
	protected void changeState(int num) {
		try {
			super.people.changeState((AbsState) Class.forName(
					"state.impl.State"+ (num % 6)).newInstance());
		} catch (InstantiationException e) {
			e.printStackTrace();
		} catch (IllegalAccessException e) {
			e.printStackTrace();
		} catch (ClassNotFoundException e) {
			e.printStackTrace();
		}
	}

}

5.4 使用者

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

package client;

import mediator.abs.Mediator;
import mediator.impl.MediatorImpl;
import people.impl.People1;

public class Main {

	public static void main(String[] args) {

		System.out.println("create a people");
		People1 people1 = new People1();
		people1.setName("lili");
		people1.setMessage("hello");
		System.out.println("people init over");
		System.out.println(people1.getName());
		System.out.println(people1.getMessage());

		System.out.println("create Mediator");
		Mediator mediator = new MediatorImpl(people1);
		System.out.println("Mediator over");

		System.out.println("now let us 60 times");
		for(int i = 0;i < 60;i++){
			System.out.println("******"+i+"******");
			mediator.sayState(i);
			System.out.println("************");
		}
	}

}

5.5 结果

↓

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307

create a people
people init over
lili
hello
create Mediator
Mediator over
now let us 60 times
******0******
lili
state.impl.State0
hello
************
******1******
lili
state.impl.State1
hello
************
******2******
lili
state.impl.State2
hello
************
******3******
lili
state.impl.State3
hello
************
******4******
lili
state.impl.State4
hello
************
******5******
lili
state.impl.State5
hello
************
******6******
lili
state.impl.State0
hello
************
******7******
lili
state.impl.State1
hello
************
******8******
lili
state.impl.State2
hello
************
******9******
lili
state.impl.State3
hello
************
******10******
lili
state.impl.State4
hello
************
******11******
lili
state.impl.State5
hello
************
******12******
lili
state.impl.State0
hello
************
******13******
lili
state.impl.State1
hello
************
******14******
lili
state.impl.State2
hello
************
******15******
lili
state.impl.State3
hello
************
******16******
lili
state.impl.State4
hello
************
******17******
lili
state.impl.State5
hello
************
******18******
lili
state.impl.State0
hello
************
******19******
lili
state.impl.State1
hello
************
******20******
lili
state.impl.State2
hello
************
******21******
lili
state.impl.State3
hello
************
******22******
lili
state.impl.State4
hello
************
******23******
lili
state.impl.State5
hello
************
******24******
lili
state.impl.State0
hello
************
******25******
lili
state.impl.State1
hello
************
******26******
lili
state.impl.State2
hello
************
******27******
lili
state.impl.State3
hello
************
******28******
lili
state.impl.State4
hello
************
******29******
lili
state.impl.State5
hello
************
******30******
lili
state.impl.State0
hello
************
******31******
lili
state.impl.State1
hello
************
******32******
lili
state.impl.State2
hello
************
******33******
lili
state.impl.State3
hello
************
******34******
lili
state.impl.State4
hello
************
******35******
lili
state.impl.State5
hello
************
******36******
lili
state.impl.State0
hello
************
******37******
lili
state.impl.State1
hello
************
******38******
lili
state.impl.State2
hello
************
******39******
lili
state.impl.State3
hello
************
******40******
lili
state.impl.State4
hello
************
******41******
lili
state.impl.State5
hello
************
******42******
lili
state.impl.State0
hello
************
******43******
lili
state.impl.State1
hello
************
******44******
lili
state.impl.State2
hello
************
******45******
lili
state.impl.State3
hello
************
******46******
lili
state.impl.State4
hello
************
******47******
lili
state.impl.State5
hello
************
******48******
lili
state.impl.State0
hello
************
******49******
lili
state.impl.State1
hello
************
******50******
lili
state.impl.State2
hello
************
******51******
lili
state.impl.State3
hello
************
******52******
lili
state.impl.State4
hello
************
******53******
lili
state.impl.State5
hello
************
******54******
lili
state.impl.State0
hello
************
******55******
lili
state.impl.State1
hello
************
******56******
lili
state.impl.State2
hello
************
******57******
lili
state.impl.State3
hello
************
******58******
lili
state.impl.State4
hello
************
******59******
lili
state.impl.State5
hello
************

↑

6.总结

主要还是理解一个思想：
类来表示状态
不同的类对应不同状态的操作
需要哪个状态就设置状态变量的值为相应的类的对象
就会执行正确的操作。
23种设计模式

状态模式, 23种设计模式, 行为型模式, 类表示状态, 依赖于状态的操作
本文由作者按照 CC BY 4.0 进行授权
